Проектирование каркасных частных домов

Каркасные дома, как правило, более гибки в проектировании и позволяют использовать архитектурные изыски. С другой стороны проектирование каркасных домов можно значительно упростить, так как можно использовать материалы стандартных размеров.

Естественно, проектирование лучше начинать с фундамента. Пятно строительства может быть в некоторых случаях ограничено и, соответсвенно, накладывать определённые рамки.

Особенности и нюансы проектирования каркасных коттеджей

Конструкции каркасных домов более лёгкие, и в большинстве случаев целесообразно использовать свайные фундаменты с их последующей обвязкой.

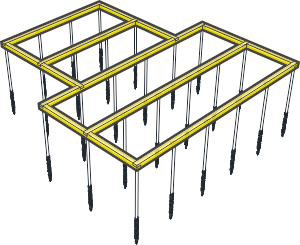

схема свайного фундамента с обвязкой

Такая схема фундамента будет одним из лучших вариантов для каркасного небольшого лёгкого дома

Каркас дома может выполняться как из металлических профилей, так и из деревянного бруса. В последнее время всё большую популярность приобретают готовые панели. Такие панели изготавливаются из нескольких слоёв материалов, напоминающих бутерброд или сэндвич. Соответсвенно и панели получили название сэндвич-панели.

Как правило, сэндвич-панели представляют собой металлический каркас, заполненный утеплителем из минеральной ваты и обшитый металлопрофилем. Если панели изготавливаются из продуктов деревообрабатывающей промышленности, то мы имеем дело с сип-панелями (sip-панели). В качестве обшивки в сип-панелях используется осп-плита (osb-3), наполнителем является пенополистирол (пенопласт).

Если каркасный дом будет изготавливаться при помощи готовых панелей, то проектировать необходимо с привязками к стандартным размерам. Например, канадский стандарт панели: высота 2440 мм ширина 1220 мм. Существуют панели высотой 2500 мм и 2800 мм.

Лучшая программа для проектирования каркасных домов

Лидером при проектировании деревянных конструкций выступает программа для проектирования каркасных и блочных домов немецких разработчиков SEMA Experience.

Программа для проектирования каркасных домов



В программу заложены размеры пиломатериалов, панелей, перекрытий. Можно вывести отображение примыкающих стен в горизонтальном сечении.

каркас дома

Подробные чертежи окон и дверей могут выводиться в виде «скрытых кромок».

чертеж окон и дверей

При передаче отдельных номеров компонентов эти номера могут отображаться на чертежах.

сип-панель

3D визуализация позволяет оценить планировку каждого этажа.

3D визуализация

Каркасные конструкции, пролётные строения, покрытие — всё это доступно в программе.

пролёты и покрытия каркасных домов

В этом видео Вы можете увидеть, как происходит проектирование в программе Sema.

Правильное проектирование каркасных домов из сип-панелей

При проектировании каркасных домов на основе осп-панелей удешевлению строительства может способствовать применение оконных проёмов, соответствующих ширине плиты. При этом можно свести к минимуму отходы. Аналогично желательно применять высоту этажей по размеру плиты 2440 мм, 2500 мм или 2800 мм.

Если перекрытие более получается более 5 метров, то необходимо предусматривать дополнительные опорные стены или колонны.

Также при проектировании каркасных домов на основе сип-панелей необходимо учитывать, что инженерные коммуникации не удастся спрятать в стены. Лучшим решением будет проектирование подвесного потолка или наружней электропроводки.

схема каркасного дома из сип-панелей

Схема устройства каркасного дома из сип-панелей, сделанного по канадской технологии

Особенностью каркасных домов, строящихся по, так называемой, канадской технологии, является низкая теплопроводность стен. Следовательно, проектируемые системы отопления могут быть меньшей мощности. Кстати, дома из сип-панелей в 1,5 раза теплее традиционных каркасных домов.

За основу при проектировании каркасного дома можно взять любой готовый проект. Податливость материала, будь то металлопрофиль или осп-плита, позволяет строить дома любой сложности.
