Стропильная система двухскатной крыши: схема устройства

Стропильной системой называют несущий каркас крыши, дополненный обрешеткой. Существует несколько способов её структурирования, но в частном домостроении наибольшей популярностью пользуется вариант с двумя симметричными скатами.

Всё дело в том, что устройство стропильной системы двухскатной крыши является наиболее простым конструктивно и целесообразным с точки зрения себестоимости вариантом.

баня из бревна
Бревенчатая баня с черепичной двухскатной крышей
Вернуться к оглавлению

Какими бывают стропила

Главными элементами системы, за счёт которых и образуется контур крыши, являются стропила. Это наклонные балки, которые в зависимости от типа установки бывают наслонными и висячими. Разберёмся, какая между ними разница.

Наслонные стропила

В наслонную схему кроме стропильных ног включаются прогоны, подкосы и обязательно лежни – балки, передающие нагрузку на стены и столбы. Её применяют обычно в тех случаях, когда в здании имеется минимум один ряд промежуточных вертикальных опор с шагом в пределах 5-8м.

схема стропил
Устройство стропильной системы двухскатной крыши с наслонными стропилами

Поверх центральной опоры прокидывается лежень – балка, располагаемая параллельно коньку и соединяемая с ним для жёсткости стойками.

Элементы поддержки

У наслонных стропил имеется опора не только со стороны мауэрлата, но и со стороны конькового прогона, поэтому они легко перекрывают небольшие пролёты.

В качестве стропильных ног могут использоваться брусья, доски или даже брёвна, располагаемые друг от друга на расстоянии 80-120 см. Бывает и больше, но редко, и зависит это от расчета.

Чтобы не занимать пространство чердака, внутреннюю стену выводят всего на 15-20 см выше верха чердачного перекрытия. Стойки, соединяющие лежень и коньковый прогон, устанавливают с шагом до 6 метров.

что такое лежень
Лежень – несущий элемент стропильной системы

Стропило сверху опирается на прогон, а снизу – на подстропильный брус (мауэрлат). Для устойчивости, от низа стоек под углом 45 градусов выставляются подкосы. Они образуют подстропильную раму, которая принимает на себя часть нагрузок от стропил.

Рекомендуем прочесть: угол наклона двухскатной крыши.

При минимальном пролёте в 5 м система в такой подстраховке не нуждается, но при увеличении пролёта до 8 м установка подкосов обязательна.

Усиление срощенных стропил

Иногда длина стропильных ног получается больше шести метров — стандартной длины пиломатериалов. В этом случае их делают составными. А соединяют торцы брусьев двумя способами:

  1. При помощи парных накладок.
сращивание элементов
Сращивание стропил накладками
  1. Методом косого прируба.
метод косого прируба
Соединение методом косого прируба

В таком случае ставится не одна стойка по центу, а две, смещённые ближе к местам сращивания стропил, и соединяют их поверху растяжкой. Образуется своеобразная поддерживающая рамка, от которой так же отходят раскосы. Оба варианта построения стропильной системы показаны на картинке снизу.

системы стропил
Вверху показан вариант усиления составных стропил, а внизу — цельных
Крепление стропил и формирование свесов

Чтобы кровлю не сорвало ветром, стропила (не все, а через одно) закрепляют проволочной скруткой к заделанному в стену стальному костылю, как показано на фото снизу, либо фиксируют к балкам чердачного перекрытия.

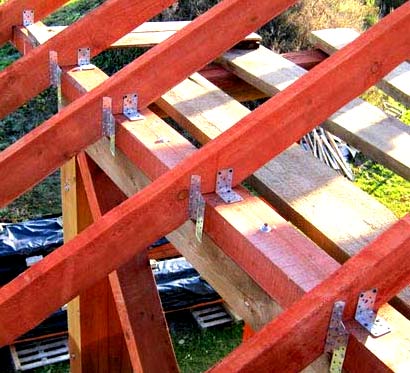

как крепить к стене
Фиксация стропил к стене

Как вариант, крепят к поверхности чердачного перекрытия, если оно бетонное.

крепление к монолитному перекрытию
Крепление скрутками к монолитному перекрытию

Примечание: крепить стропила к балкам перекрытия гораздо проще, но иногда чердака в доме и вовсе нет, поэтому приходится использовать способ анкерного крепления к стене.

стропила в интерьере
Загородный дом без чердачного перекрытия

На карнизных свесах устраивается поддерживающая обрешётка, позволяющая впоследствии произвести их декоративную подшивку.

Свес формируется за счёт кобылки — доски толщиной 25-40 мм, зафиксированной к стропильной ноге гвоздями сбоку, и как бы продолжающей длину ската.

карнизный свес
Принцип формирования карнизного свеса



Размеры всех элементов стропильной системы определяются расчётом. Стропила чаще делают из доски толщиной 40-50 мм и шириной 150-200 мм, либо бруса 60*140. Для мауэрлата берут брёвна диаметром 180-200 мм с отёской на два канта, либо брусья 160*180 или 140*160 мм. Лежень должен иметь то же сечение, что и столбы или стены, на которые его опирают.

В массовом строительстве могут применяться элементы укрупнённой заводской сборки, представляющие собой щиты, состоящие из стропил, связанных брусковой обрешёткой с раскосами. Готовые щиты, похожие на фермы, укладывают с опорой на коньковый прогон и мауэрлат.

Все виды устройства кровель выполняются согласно своду правил 17.13330.2011, который является актуализированной редакцией СНиП II-26-76. А на устройство двухскатной крыши индивидуальных жилых домов имеется отдельная технологическая карта (ТТК).

Висячие стропила

Когда во внутреннем пространстве дома отсутствует промежуточная несущая стена, либо ряд столбов или колонн, на которые можно было бы опереть лежень.

Применение системы наслонных стропил невозможно, так как расстояние между наружными стенами получается слишком большим.

В таких ситуациях и применяются висячие стропила, нижние концы которых соединяются затяжками, образуя пространственную ферму. Это простейший вариант, применяемый при перекрытии пролётов до 5 м (например, когда строится гараж, беседка или крыльцо).

Читайте также
Толщина утеплителя для мансарды

Читайте также:

варианты крепления
Устройство стропил двухскатной крыши без промежуточной опоры

При увеличении пролёта до 8 м, ниже точки соединения стропил устанавливается ещё одна, короткая затяжка. На пролётах, превышающих 10 м, вместо короткой затяжки устанавливается центральная стойка с двумя подкосами.

Эта стойка только придаёт жёсткость конструкции, но опоры не имеет – именно поэтому такие стропила и называют висячими.

Роль затяжки и её усиление

Затяжка является самым длинным элементом данной системы. Для пролётов, превышающих 6 м, сделать её из цельного бруса проблематично. Да и смысла нет, так как он будет сильно прогибаться под собственным весом.

В таких случаях в стропильную арку вводится коньковый прогон (как в случае с наслонными стропилами), а к нему при помощи вертикального элемента, называемого бабкой, подвешивают затяжку.

жесткое защемление
Вариант с коньковым прогоном

Подвеска может быть как деревянной, так и металлической. При этом могут использоваться более короткие элементы с регулируемой цанговой скруткой, либо элементы затяжки стыкуются прямым или косым прирубом и фиксируются болтами.

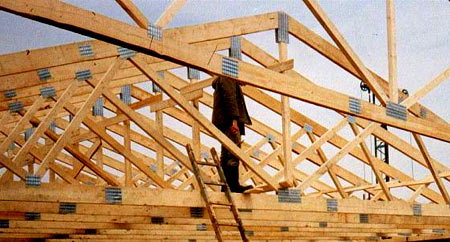

висячая стропильная ферма
Вариант системы висячих стропил с подвеской затяжки
Вернуться к оглавлению

Сборка крыши

Из чего бы ни возводились стены дома, крыша всегда формируется из дерева. С его структурой в двухскатном варианте мы разобрались, теперь уделим внимание этапам работы.

Рекомендуем прочесть: составление чертежа двухскатной крыши.

Этапы возведения каркаса

Предлагаем небольшой пошаговый фотоотчет по монтажу наслонных стропил при устройстве двухскатной крыши:

№ п/п Шаги, фото Комментарий
1.

Монтаж мауэрлата по периметру стен

Если это крыша кирпичного дома (в том числе и стены из пеноблока, газобетона, керамического или керамзитобетонного блока), на обрезе кладки — с тех сторон, куда будут свешиваться скаты крыши, монтируются подстропильные балки (мауэрлат).

Читайте также:

Их либо анкеруют в кладку, либо насаживают на шпильки, заложенные в монолит армопояса. Двухскатная крыша деревянного дома обычно устанавливается прямо на верхний венец сруба.

Всё зависит от конструктива стен, но в любом случае, под брусом должен прокладываться гидроизоляционный материал.

2.

Временный настил

Для безопасности перемещения, поверх балок чердачного перекрытия необходимо положить временный настил из нестроганой доски или фанеры.
3.

Установка конькового прогона на стене со щипцом

Теперь необходимо установить коньковый прогон. Дело обстоит проще, когда в торцах дома есть щипцовые стены как на нашем примере. Они выведены на нужную высоту, а в их самой высокой точке имеются выемки для установки коньковой балки.

Если же такой стены нет, а предполагается зашивать деревом фронтон, на землю устанавливается длинный брус. Он прибивается к стене ровно по её середине, на нём ставится отметка высоты крыши в коньке, по которой будет выравниваться каркас крыши.

То же самое нужно сделать и с противоположной стороны.

4.

Стыковка фронтонных стропил

Если монтируется вариант с фронтоном, первыми устанавливают две пары противоположных фронтонных стропил.

  1. Первое стропило поднимается на нужную высоту и временно прибивается к установленному на земле шесту. Нижний край прибивается к мауэрлату.
  2. Второе стропило поднимается и стыкуется с первым вверху без крепежа. Его поддерживает один человек, а второй в это время прибивает гвоздями его нижний конец.
  3. То же необходимо проделать и с другой стороны.
5.

Сопряжение крайних стропил с коньком

Когда оба нижних конца закреплены, временные гвозди вверху удаляют, разводят концы стропил и вставляют между ними коньковую балку.

Конёк прибивают к торцам стропил гвоздями длиной 10 см. Прежде чем произвести дополнительную фиксацию уголком, необходимо убедиться в том, что коньковый прогон параллелен земле, и если необходимо – отрегулировать его положение.

6.

Опорные элементы конька

На следующем этапе через каждые три метра устанавливаются стойки опоры конька, так как балка длинная и может провисать. Для надёжности сразу же ставятся подкосы. Все эти элементы в каркасной конструкции составляют опорную систему конька.
7.

Монтаж промежуточных стропил

Далее можно монтировать промежуточные стропила, выполняя тот вариант сопряжения, который предусмотрен чертежом.

Примечание: до начала монтажа на всех стропилах уже должны быть выпилены пазы для выполнения примыканий к прогону и балкам обвязки.
8.

Установка распорок

Для надёжности крепления между стропилами — и в коньке, и внизу, монтируются распорные бруски.
9.

Формирование выноса кровли

Затем приступают к монтажу ветровой доски и формированию свесов кровли, схема устройства которых была представлена в главе про наслонные стропила.

Если щипцов на торцевых стенах нет, после сборки каркаса выполняется устройство фронтона двухскатной крыши, и если надо формируются слуховые окна. Только тогда можно приниматься за составление кровельного сэндвича.

Вернуться к оглавлению

Формирование кровельных слоёв

Дальнейшие действия зависят от того, какой кровельный материал будет использован для покрытия. Если он жёсткий, типа шифера, металлочерепицы, керамической черепицы или профнастила, то по верхним плоскостям стропильных балок монтируется обрешётка.

Если чердак не отапливается

Но сначала – гидроветрозащитная мембрана. Рулон раскатывают по всей длине крыши, прихватывая полотно антисептированными рейками, как показано на фото.

установка обрешетки
Монтаж обрешётки крыши

Полотна укладывают с нахлёстом не менее 10 см, и сначала прикрепляют к стропилам степлером. Затем скотчем проклеивают стыки, после чего уже в ход идёт рейка, за счёт высоты которой обеспечивается зазор для вентиляции крыши.

Поперёк контробрешётки набивается обрезная доска, размер которой подбирают в зависимости от шага между стропилами. Чем он больше, тем толще должна быть доска обрешётки. Ширина обычно одинаковая, 100 мм.

Расстояние между досками определяется расчётом и зависит от параметров кровельного материала.

Вот как выглядит соотношение межстропильного шага и толщины доски горизонтальной обрешетки:

  1. 600 мм – 20 мм;
  2. 900 мм – 23 мм;
  3. 1200 мм – 30 мм;
  4. 1500 мм – 37 мм.
вариант обрешетки
Структура обрешётки холодной кровли с жёстким покрытием

При использовании для покрытия кровли мягкого материала (ондулина, гибкой черепицы), основание под него должно быть сплошным, поэтому доска монтируется не с шагом, а встык.

Как вариант, для настила используют листовой материал, в основном OSB-плиты. Ими же подшивают скаты кровли и с внутренней стороны.

чердак изнутри
Сплошной двускатный настил под мягкий кровельный материал

Если под крышей мансарда

Стропильная система двухскатной крыши мансарды конструктивных отличий от холодного варианта не имеет, но пирог составляется несколько по-другому.

В мансардном этаже, крыша – всё равно, что для каркасного дома внешние стены (проекты мансардных крыш представлены в нашей статье). Она должна не только уберечь подкровельные помещения от продувания и протекания, но так же обеспечить надлежащий температурный режим, и желательно, доступ света, для чего в скатах или фронтонах делают окна.

устройство мансарды
Схема устройства мансардной двухскатной крыши дома

Минераловатный или пенопластовый утеплитель (пеностекло здесь не используют в силу дороговизны и более существенного веса) закладывается не только в чердачное перекрытие, но и в структуру кровли (об утеплении перекрытий дома подробно рассказано в статье). Толщина утепления определяется расчётом, но не может быть менее 200 мм.

При этом очень важно сделать так, чтобы пар, проникающий внутрь конструкции через древесину и возможные щели, не смотря на наличие под внутренней обшивкой пароизоляционной мембраны, мог не оседать на минеральной вате или пенополистироле, а свободно выходить через маленький вентиляционный зазор.

принцип вентиляции
Принцип вентилирования мансардной крыши

Свободное пространство в 3-4 см оставляют между утеплителем и контробрешёткой, придерживающей рулонную гидроизоляцию в обязательном порядке, иначе пары не будут иметь выхода и станут конденсироваться внутри, снижая теплоэффективность конструкции, и приводя к загниванию дерева.

Как утеплить дополнительно

При необходимости дополнительного утепления – в случае, когда расчёт определяет большую, чем 200 мм толщину утеплителя (это стандартная высота сечения стропильного бруса), устанавливают дополнительный слой.

Угол наклона крыши
Выбор кровельного материала в зависимости от угла наклона

Сделать это можно как изнутри, так и снаружи, но первый вариант выполнить проще, так как утепление обычно закладывается в процессе внутренней отделки.

И потом, нужно как можно быстрее накрыть крышу профлистом или другим кровельным материалом, установить водосточные лотки — чтобы, пока не закончен монтаж, дождь не мог намочить утеплитель и стропила.

кровля крыши
Крышу нужно накрыть как можно быстрее

Когда с крыши не капает, изнутри всё можно делать не спеша и формировать через дистанционные обрешётки даже несколько дополнительных слоёв.

Чтобы они не «съедали» подкровельное пространство, очень удобно для этой цели использовать рулонные фольгированные материалы из вспененного полиэтилена.

внутреннее утепление
Дополнительное утепление Пенофолом

В плане сохранения тепла они в 4 раза эффективнее пенопласта или минваты, а чтобы не создавались мостики холода и между полотнами не проникал пар, их стыки проклеиваются металлизированным скотчем. Далее, по обрешётке, которая монтируется поверх полотен, выполняется обшивка, выбор которой зависит от дизайна помещений.

Вернуться к оглавлению

Видео: формирования стропильной системы

Вернуться к оглавлению

Заключение

Под обои, плитку, декоративную штукатурку или покраску, может быть использован любой листовой материал. Чаще всего это гипсокартон или ГВЛ, так как выполнить на их поверхности светлые виды отделки гораздо проще. Из него же, кстати, можно сделать и кое-какую встроенную мебель.

отделка мансарды
Использование гипсокартона в мансарде

Очень часто для отделки мансарды используют различные виды доски.

Древесина очень не любит сквозняки, поэтому вариант с фольгированным утеплителем будет в этом случае лучшим решением.

интерьер мансарды
Применение доски для оформления мансарды
