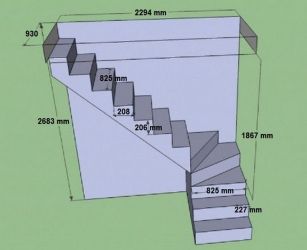

Чертежи лестницы в подвал частного дома с размерами

Лестница для подвала или погреба — это функциональная конструкция в доме, которая устанавливается на небольшой площади. Ей не нужны излишества, красота, элегантность и декор. При составлении чертежа лестницы в подвал надо рассчитать высоту, ширину и угол её наклона.

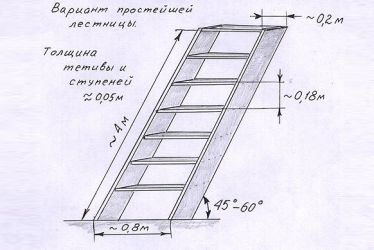

деревянная лестница

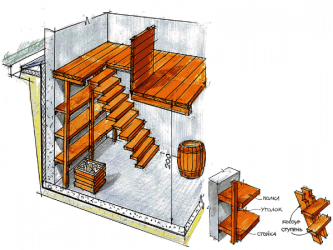

Лестница в погреб частного дома
Вернуться к оглавлению

Выбор конструкции и материала изготовления

Чаще всего стандартные лестницы делают из дерева, но это далеко не единственный материал. Давайте начнем с разновидностей материала.

Из чего можно сделать лестницу в подвал

Все материалы будут перечислены в таблице. Отметим их основные преимущества и недостатки.

Материал, фото: Описание:

Деревянная лестница «утиный шаг»

Дерево подкупает своей низкой стоимостью и простотой обработки. Лестницы из него получаются прочными и красивыми, если материал обрабатывается, как положено. На рынке представлены разные породы, отличающиеся характеристиками и ценой.

Работать с деревом приятно и при наличии нужного инструмента просто – любой мужчина с головой и руками справится с поставленной задачей.

Так как подвал (как обустроить подвал в частном доме читайте в статье) – это помещение с повышенной влажностью (не всегда) и плохой проветриваемостью, дерево чувствует себя в нем не лучшим образом. Отдельные породы быстро гниют, что ухудшает несущие свойства конструкций. Материал может пострадать от насекомых и является воспламеняемым.

С каждым из названных недостатков справляются при помощи соответствующих пропиток – натуральных и химических.

Лестница из стальной профильной трубы

Металл также популярен, но работать с ним сложнее – требуются навыки обращения со сварочным аппаратом, некоторые детали могут быть тяжелыми для поднятия.

Такие лестницы отличаются высокой прочностью и долговечностью. Покрашенный металл не будет ржаветь десятилетиями. Стоимость лестницы из металла выше, чем у деревянной конструкции. Сэкономить получается на каркасном построении ступеней – роль проступей играет деревянная доска.

Недостатков у стали в подвале нет — если помещение сухое, а конструкция окрашена, она прослужит 50 лет и более.

Из стали делают пожарные лестницы.

Бетонная лестница

Такая конструкция будет самой дорогой – в стоимость входит основной материал для лестницы, основания под нее, а также отделки, если таковая требуется.

Установить бетонную лестницу можно только в строящийся дом, заранее включив ее в проект. Под нее устраивается прочный фундамент, который справится с высокой нагрузкой.

Бетон имеет высокую прочность, долгий срок службы и возможность создания криволинейных конструкций.

Как и прочие материалы, бетон страдает от высокой влажности. Материал этот пористый и активно поглощает воду, которая в чистом виде безвредна, а вот насыщенная минералами – приведет к коррозии бетона.

Основная сложность монтажа – сооружение опалубки.

Блочные материалы

Кирпич, шлакоблоки и прочий штучный материал также используется для построения подвальных лестниц. Эти конструкции уступают в прочности бетонным и имеют меньшую массу, однако установка фундамента требуется.

Из кирпича возводят стенки, которые будут опорой для проступей. Сверху может лечь дерево или бетон, как на фото. Внутри делаются дополнительные места для хранения.

Такие материалы как стекло и натуральный камень, не рассмотрены, так как используются только для строительства красивых интерьерных лестниц, которые в подвале не нужны.

При выборе материала многое зависит от проекта (о проектировании лестниц рассказано в статье), бюджета стройки и стадии строительства здания. Дерево и металл универсальны – причины мы указали. Бетонные конструкции хороши для особняков или больших подвалов, в которых будут храниться габаритные грузы. Применяют их активно и в промышленном строительстве, так как материал негорючий.

Виды лестниц

Если определились с материалом, переходим к сопоставлению площадки под лестницу с ее типом. Существует 3 разновидности лестниц, но для подвалов используются только 2 из них.

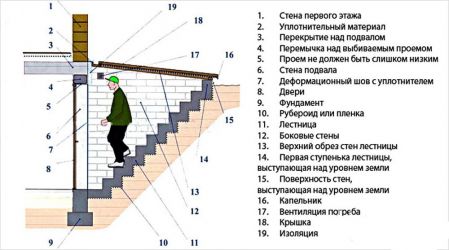

Лестница для погреба и подвала
Для подвала и погреба можно сделать Г-образную или П-образную лестницу

Лестницы маршевого типа

Самые удобные и безопасные конструкции. Марш – прямой подъем без поворотов, закруглений, изменений параметров ступеней и угла наклона.

маршевая конструкция
Деревянная маршевая лестница

Лестницы есть одномаршевые и многомаршевые. Последние имеют повороты на 90, 180, 270 и даже 360 градусов. Выбор формы и размера происходит по сопоставлению с размером площадки, формой помещения, наличием прилегающих стен.

Повороты реализуются путем установки междумаршевых горизонтальных площадок или встраивания забежных ступеней (чертежи и схемы забежной лестницы смотрите по ссылке), которые по мере разворота продолжают подниматься вверх.

Чем меньше маршей, тем больше места занимает конструкция. Это является самым важным недостатком.

Несмотря на большие габариты, пространство под маршевой лестницей можно грамотно использовать, установив там стеллажи или навесив полки.

Винтовые лестницы

Такие конструкции очень компактны и позволяют выполнять подъем на любую высоту всего на нескольких квадратных метрах площади Рекомендуем прочесть: чертежи винтовых лестниц.

каркас винтовой лестницы
Каркас для винтовой лестницы

Напоминает такая лестница архимедов винт, основанием которого является центральный столб – основная несущая деталь. Для конструкций с малым радиусом столб может не применяться. Вместо него конструкцию удерживают прилегающие стены или сам материал.

Компактность – это единственное достоинство этих лестниц. Также их выбирают как дизайнерское решение, что для подвала ни к чему.

Из недостатков отметим сложность подъема и низкую безопасность. Особенно сложны подъемы для стариков и детей – в ступенях легко запутаться. По винтовой лестнице трудно проносить габаритные предметы, которые могут храниться в подвале.

Чертежи лестницы в подвал и расчеты

Чтобы лестница была безопасной, она должна иметь пологий подъем и соответствовать антропологическим особенностям человека среднего роста. Оптимальные параметры уже регламентированы на государственном уровне, так что требуется только подгонка в допустимых пределах.

нормативы размеров

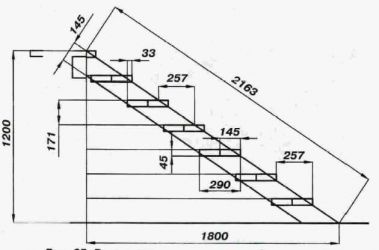

Пример расчета лестница в подвал

Этим параметрам должны соответствовать любые типы конструкций, но с некоторыми поправками.

  1. Ширина горизонтальной части ступени (проступи) должна составлять 25-30 см. Таковой же будет и ширина забежных ступеней на траектории, по которой двигается человек. Ширина ступени винтовой лестницы в узкой части не может быть меньше 10 см, в самой широкой при метре длины – 40 см.
  2. Высота в 16-22 см будет удобна для каждого пользователя.
  3. Ширина лестничного марша для комфортного подъема одного человека должна быть более 90 см.
соотношение размеров
Соотношение величин

Высота и глубина ступени привязаны друг к другу. Удобный подъем будет иметь пропорции, рассчитываемые по формуле 2а+b = 60(64) см. а – это глубина ступени, а b – ее высота. При этом не забываем про соответствие нормативным величинам.

Угол наклона для лестниц в жилых помещениях должен попасть в диапазон 20-45 градусов. В пределах погреба или подвала этого часто не получается сделать. Из-за увеличения угла наклона меняются и габариты ступеней – уменьшается глубина, растет высота, хотя второе необязательно.

Интересно знать! Чтобы увеличить уклон и сохранить удобство подъема, лестницы исполняют в стиле гусиный шаг. Перемещаться по ним можно только при правильной постановке ног. Ступени имеют форму лопастей, поэтому за них не цепляешься при восхождении.

конструкция утиный шаг
Лестница «утиный шаг»

В какой последовательности выполнять расчет для лестницы. Возьмем маршевый вариант, так как высчитать его проще.

чертеж проекта
Пример самостоятельного расчета
  1. Сначала замеряется высота лестницы в погреб (расстояние между перекрытиями) – необходимо вести отсчет от пола до пола.
  2. От той границы проема, к которой будет подходить лестница, опускаем вниз вертикальную прямую. Делается это отвесом или лазерным уровнем. Точка отмечается карандашом.
  3. От полученной точки отложите то расстояние, которое хотите оставить под конструкцию.
  4. Теперь можно составить прямоугольный треугольник и рассчитать угол наклона. Для этого требуется таблица синусов и косинусов. Если забыли правила расчета, используйте онлайн-калькуляторы. Есть и приблизительная формула расчета. Пусть высота потолка составляет 3 метра, а длина 5 метров: 90*(3/5)/2=27 градусов
  5. При соответствии нормам, оставляем как есть. Если выходим за пределы, стоит сделать лестницу разбитой на марши, выставляя удобные значения.
  6. Определяем параметры ступеней. Для этого высоту потолка делим на предполагаемую высоту ступеней. Возьмем самое удобное значение в 16 см. 300/16 и получаем 18,75. Округляем в большую сторону – несоответствие кратности будет компенсировано измененной высотой первой забежной ступени. Получаем 19 ступеней. Делим на это значение 500 и получаем 26,3 см. В принципе, в нормативы мы попали, но можно увеличить глубину.
угол наклона
Расчет лестницы в подвал — углы наклона маршевых лестниц в таблице

Есть и другие пути расчета, но все они имею похожие алгоритмы. Основным значением, от которого всегда отталкиваются, является высота пролета.

Вернуться к оглавлению

Строительство деревянной лестницы в подвал

Переходим к делу. Конструирование лестницы — непростой и ответственный процесс, требующий внимания и точности при отрезании деталей. Лучше всего приступать к работе, когда есть набор хорошего инструмента.

Инструмент и материалы для работы с деревом

Приобретите качественную металлическую линейку или строительный угольник для точной подгонки деталей. Рулетка имеет погрешности, поэтому используем ее для работы с косоурами – наклонными балками, удерживающими ступени. Обязательно используйте остро наточенный карандаш.

Чтобы выставить конструкцию, понадобится строительный уровень – лазерный упростит работу и не даст погрешности измерений.

лазерный осепостроитель
Двухплоскостной лазерный осепостроитель

Из прочего понадобится:

  • циркулярная пила и ножовка для вырезания зубцов косоура и обрезки прочих деталей;
  • для ступеней хорошо подойдет торцевая пила – она сделает ровные и гладкие спилы по краям;
  • струбцины для зажатия склеиваемых деталей и временной фиксации;
  • шуруповерт для монтажа конструкции, но удобнее работать с аккумуляторной моделью;
  • если лестница будет привязываться к бетонным стенам или перекрытиям, потребуется перфоратор;
  • при работе с черновой древесиной ее понадобится шлифовать, для чего используется шлифмашинка любого удобного типа.

Далее перечисляется материал:

  1. Основа конструкции – обрезная доска. Она послужит стойками и балками. В рассматриваемом примере мастер использует доску сечением 100*50мм. При установке на стойки он спаривает детали, чтобы увеличить прочность.

    доски для изготовления
    Нешлифованные доски
  2. Для косоуров нужны более широкие доски – 300*50мм. Приобрести можно как в цельном виде, так и в клееном. Второй вариант надежнее, имеет четкую геометрию, защищен от влаги, но стоит в два раза дороже.

    широкие доски
    Широкие доски для возможности выпиливания ступеней без потери прочности
  3. Ступени покупаются в готовом виде или собираются из обрезной доски. Для удержания нагрузок достаточно 3 см толщины детали.

    ступень из дерева
    Готовая ступень из клееной древесины

Материал для ограждения не рассматривается, так как это тема для отдельной статьи. Используйте толстый брус – для подвала он подойдет лучше всего. Резные балясины тут ни к чему.

Также понадобится набор расходных материалов:

  • саморезы;
  • перфорированные металлические уголки и анкера;
  • деревянные чопики;
  • антисептическая пропитка для древесины.
Вернуться к оглавлению

Как сделать лестницу в подвал своими руками

Работу разобьем на несколько этапов. Представляем пошаговую инструкцию.

Установка верхней площадки

Если сразу за дверью в подвал будет находиться ступень, человек может дезориентироваться в пространстве и упасть вниз, получив серьезную травму. Чтобы такого не произошло, установим небольшую площадку. Да, она займет место, но безопасность важнее. Также необходимо отворять дверь – в подвальные проходы она открывается вовнутрь. Площадка многократно упростит задачу.

Еще одна ситуация, когда площадка необходима – спуск идет не от двери, а в сторону. Как вариант, допускается использовать забежные ступени, но эта конструкция будет еще опаснее.

Пошаговая инструкция с фото

  1. Купленные доски шлифуются до гладкого состояния, чтобы увеличить декоративность и безопасность лестницы. Если пиломатериал имеет заметную кривизну, лучше пропустить его предварительно через рейсмус.
  2. Из двух сложенных досок формируем столбы. Материал отрезается по высоте с таким расчетом, чтобы настил встал в уровень с полом верхнего этажа. Для резки используется торцевая пила или ножовка со стуслом. Важно сделать спилы ровными, так как от этого будет зависеть прочность и ровность итогового результата.

    резка заготовок
    Резка пиломатериала торцовкой
  3. Чтобы точно совместить и прижать друг к другу две доски, зажимаем их в струбцинах, предварительно нанеся столярный клей или клей ПВА. По факту, получится прочная клееная опора. Доски зажимаются в разных плоскостях и нескольких местах. При установке струбцин с боков используются деревянные проставки, как показано на следующем фото.

    скрепление деталей
    Такое сжатие позволит выровнять доски
  4. Для прочной фиксации берутся оцинкованные саморезы, устойчивые к коррозии. Под них в досках насверливаются сначала отверстия, что избавит от растрескивания материала. Размещать их лучше не в середине, а ближе к краям, делая шаг змейкой. Отступ между крепежом составит 30-35 см. Для винтов с массивной шляпкой дополнительно насверливается потай.
  5. Затягиваем саморезы. Если они недостаточно длинны, чтобы войти в нижнюю доску на 4 см, крепеж лучше поставить с двух сторон. В результате получается мощная опора, даже более прочная, чем цельный брус, плюс уменьшаются денежные затраты.<

    сверление отверстия
    Заворачивание самореза в опоры
  6. От верхнего края опоры нужно отпилить кусок с отступом на 10 см (соответствие ширине досок). Отрезается только половина, то есть, одна из досок. Таким нехитрым приемом получается сделать паз для соединения с горизонтальной балкой площадки. Работа должна выполняться быстро, чтобы клей не успел затвердеть, либо изначально на край его наносить не нужно.

    резка по размеру
    Отрезаем только одну из досок, из которых состоит столб
  7. В зависимости от типа перекрытия (как сделать перекрытия в частном доме читайте в статье), может потребоваться таким же манером сделать две дополнительные опоры. Если есть возможность надежной привязки к перекрытию, используем качественный крепеж и делаем это.
  8. Из доски вырезаются две горизонтальные балки, длина которых будет соответствовать параметрам площадки.
  9. Балка связывается с опорой под углом 90 градусов, что выверяется по угольнику. Работа делается на полу или сразу на весу, если есть доступ. Далее балка соединяется с перекрытием. В нашем случае деталь имеет высоту лаг (пол деревянный), что позволит сделать настил неразрывным, а соединение надежным. Если перекрытие бетонное, к нему по уровню крепится на металлические анкера дополнительная балка, на которую будет опираться площадка.

    крепление стойки
    Стойка примыкает к стене, что упрощает монтаж
  10. Если одна из опор примыкает к ровной стене, есть смысл ее жестко к основанию привязать. В таком случае не потребуется спаривания досок, так как нужная жесткость получится за счет стены. Таким же манером крепится и балка.
  11. Для удобства выставления свободностоящей детали, используем горизонтальную перевязку, которая дополнительно усилит всю конструкцию. В результате должно получиться следующее.

    каркас площадки
    Готовое основание под площадку
  12. Затем стойки крепятся к полу. Для этого можно использовать металлические скобы или опорный брус, который укладывается на пол, связывается с ним анкерами, а потом соединяется с опорами.

    крепление бруса
    Крепление опорного бруса
  13. По центру площадки монтируется дополнительная лага. Можно и больше – все зависит от размера конструкции.

Установка лестничного марша

Чтобы не мучиться с вырезанием косоуров, заменим их простейшими тетивами.

  1. Отрезаем две балки одинаковой длины – пока больше, чем элементы будут в итоге.
  2. Устанавливаем балку под любым удобным углом, опирая ее на внешний угол площадки. Если требуется задать конкретное значение наклона, кладем на пол несколько брусков и от них выполняем замеры по транспортиру или угольнику. По этим же брускам и делаем разметку.

    нанесение разметки
    Разметка тетивы
  3. Отрезам по линии доску.
  4. Устанавливаем тетиву теперь так, как она будет смонтирована в дальнейшем. Прикладываем ее к внешней стойке сбоку, как это показано на следующем фото.

    нанесение разметки
    Разметка верхнего угла
  5. Тетива отрезается и в этом месте. Полученная заготовка используется как трафарет для второй тетивы, что позволит сделать их одинаковыми.
  6. Делаем надежную опору для тетив. Для этого бруски длиной по 10 см прикладываются к установленной тетиве, и делается разметка. Балка подрезается по контуру, а брусок крепится на саморезы к опоре. Как вариант можно использовать металлические скобы, но они будут заметными на деревянной конструкции.

    соединение тетивы и стойки
    Точка соединения тетивы и стойки
  7. Изнутри тетив делается горизонтальная разметка по угольнику. По линиям будут накручены опорные бруски, на которые лягут ступени – каждая деталь выставляется строго по уровню. Монтируются бруски на три самореза.

    крепление брусков
    Крепление опорных брусков
  8. Заготовки под ступени отрезаются по длине и монтируются на свои места.

    крепление ступеней
    Последние штрихи

Интересно знать! Если позволяет толщина тетивы, вместо установки брусков можно вырезать пазы, в которые погрузятся ступени. Эта работа требует хорошего инструмента и высокой точности.

Вернуться к оглавлению

Видео: как построить лестницу в подвал гаража


Вернуться к оглавлению

Заключение

На этом построение лестницы завершается. Для безопасности монтируются крепкие поручни. Также древесина обрабатывается антисептиками и красится.
