Садовые качели из металла и дерева — чертежи с размерами и 75 фото интересных вариантов


Садовые качели для летнего отдыха на даче можно смастерить своими руками, необходимо только выбрать чертёжСделать качели можно из разных материалов, подобрать модель по вкусу.

Вернуться к оглавлению

Садовых качели из металла

Конструкции из профилированных труб, листового гнутого железа, ковки — надежные и прочные, с длительным сроком службы. Соорудить качалку можно самостоятельно, в том числе из вторичного материала.

Основные материалы, которые используют для опорной и несущей перекладин:

  • металлический профиль;
  • балки из стали;
  • трубы различного сечения;
  • раскроенный листовой металл;
  • алюминиевый профиль.
Материалы для работы
Необходимые материалы для работы

Сидения скамейки обычно изготавливают из дерева, металл разогревается на солнце. Выделяют несколько основных видов:

  • качели–скамейка для нескольких человек;
  • детские;
  • переносные подвесные;
  • модели на пружинной подвеске.

Выбрав вид конструкции, переходят к поиску готовых чертежей садовых качалок, либо прочерчивают схему самостоятельно.

Второй вариант подходит на случай, когда конструкцию планируют делать из подсобного материала, который есть в хозяйстве.

Есть три вида изделий для отдыха, форма их напоминает буквы А, Л, П. Подобный конструктив оптимальный, с точки зрения надёжной устойчивости.

К основным достоинствам металлоконструкций относятся:

  • надёжность, прочность;
  • длительный срок службы;
  • практичность, за ними легко ухаживать;
  • устойчивость перепадам температур, ультрафиолетовому излучению;
  • хорошо выдерживают ветровые нагрузки;
  • органично вписываются в ландшафтный дизайн.

Металл комбинируют с деревом, пластиком.

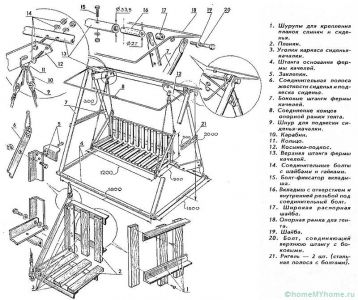

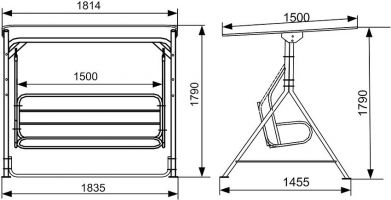

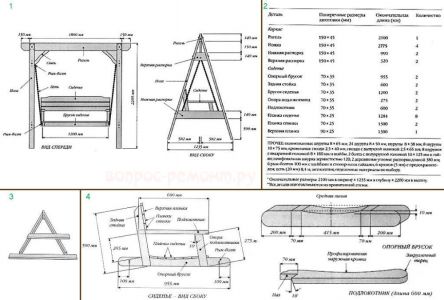

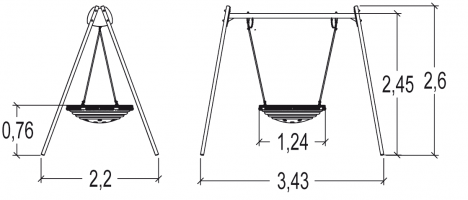

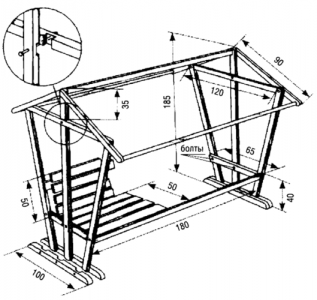

Чертежи металлических качелей

Вернуться к оглавлению

Качели со скамейкой на несколько человек

Этот тип семейных качалок оригинально впишется в планировку дачного участка. Они в большом ассортименте выпускаются серийно. Переносные или стационарные комплектуются навесом (тентом), либо с жестким укрытием (дерево, поликарбонат). Качели с крышей выгоднее, металлические элементы не греются на солнце, есть защита от дождя. Дополнительно устраивают противомоскитные занавески.

Качели со скамейкой, рассчитанные на 2–3 человек, — типовые модели для садовых участков.

Основные элементы конструкции.

Конструкция с А–образными опорами Комплектация
Каркас
  • 2 стойки (ножки, соединённые под углом);
  • 2 распорки (нижняя, верхняя);
  • поперечная перекладина (ригель).





Скамья, сидение
  • 4 основных опорных бруска сидения (продольные, поперечные);
  • дополнительное усиление сидения;
  • 2 стойка для спинки;
  • 2 подлокотника и его опоры;
  • деревянные планки для сидения, спинки скамьи.



Размеры рассчитывают с учётом модели.

Есть 2 типа соединения деталей. Предпочтительнее сварной, так как винтовой крепёж под воздействием эффекта вибрации при раскачивании раскручивается. Необходимо периодически подтягивать болты и гайки.

Сборная качеля для отдыха
Выделяют два вида соединений элементов конструкции: сварной и сборный

В перекладине просверливают отверстие, в него вставляют болт, к которому крепится рым–гайка. При помощи соединительного кольца подвешивают скамью. Соединение периодически смазывают, чтобы избежать повреждения механизма, скрипа.

Крепление цепей в качели для дачи
Скамью подвешивают к ригелю на канатных верёвках, цепях, металлических тросах

Строительство железных качелей начинают с установки каркаса. Для переносных конструкций правильнее сделать соединительную раму из металлопрофиля по нижнему периметру каркаса. Стационарные — вкапывают в землю на глубину 50–60 см, затем бетонируют.

Все металлические элементы конструкции обрабатывают составами, препятствующими образованию ржавчины, красят.

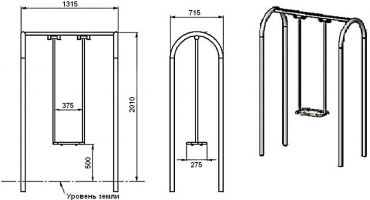

П–образные качели

Они конструктивно проще и состоят из боковых столбов и перекладины. Устойчивость обеспечивают верхние угловые планки, соединяющие опоры.

П-образная качель
П–образная конструкция менее устойчива, поэтому такие качели заглубляют в землю, с последующим бетонированием

При составлении плана, схемы модели нужно учесть некоторые моменты. Сидения подвешивают на высоте 50–60 см. От боковых опор делают минимальный отступ в 30 см.

Вернуться к оглавлению

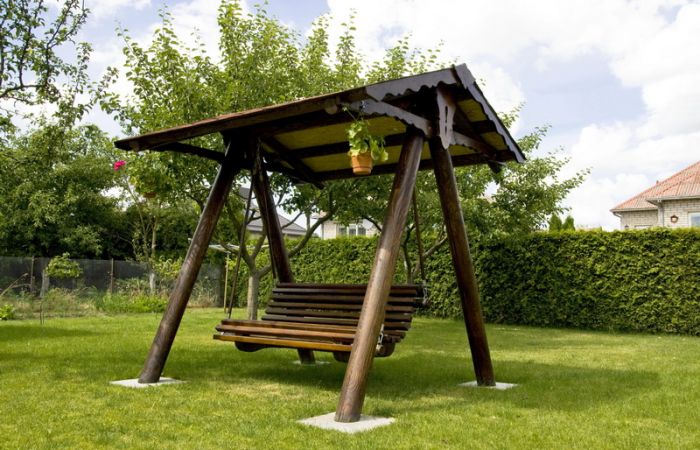

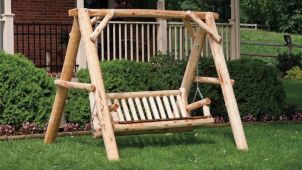

Садовые качели своими руками из дерева

Деревянные конструкции естественным образом вписываются в концепцию ландшафтного дизайна. В хозяйстве всегда можно найти материал для заготовки из древесины: брус, брёвна, доски. Простота обработки, пластичность дерева — ещё одно достоинство. В отличие от металла не так сильно греется на солнце.

Долговечность конструкциям придаёт обработка средствами, препятствующими проникновению влаги в материал, лаками, образующими плёнку на поверхности.

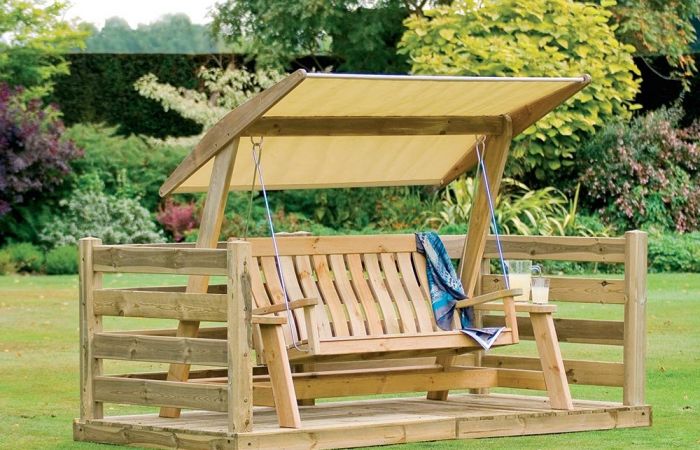

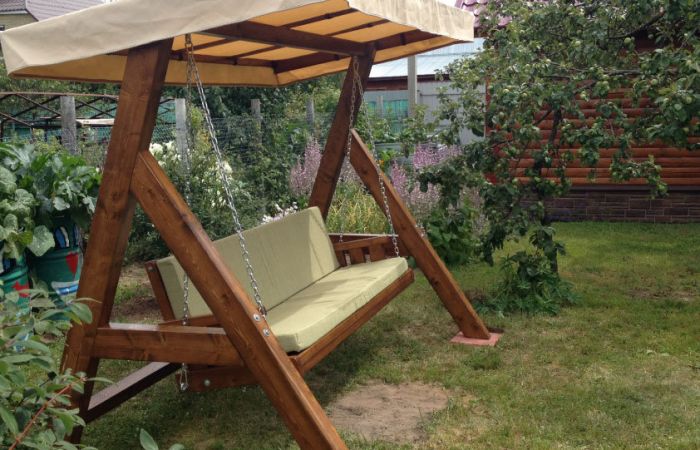

Качели из дерева и металла
Также возможен вариант сборки качелей из дерева и металла

Каркас делают такой же формы, как для металлоконструкций. Для постройки качели выбирают модель, делают её схему. Перед черчением решают какой вид дерева будет применяться.

Раскладка материала на 3–х местные качели.

Конструктивные элементы Материала, размеры (мм) Количество
Опорный каркас Брус — боковая опора: 100 х 100.



4 штуки (3 метра)







Ригель Брус: 80 х 80. 2,5 метра/погонных
Скамейка, спинка
  1. Брус 45 х 56 (рама).
  2. Обрезная доска: 30 х 100.
  3. Облицовочная доска: 26 х 46.





  1. 12 метров/погонных.
  2. 6 метров.
  3. 18 метров/погонных.





Крепление Болты, саморезы, уголок из металла, рым–гайки (крепление качели)



Замеры делают метром, ровность конструкции проверяют уровнем, строительным уголком. Детали раскраивают пилой, электролобзиком. Шлифуют наждачной бумагой, болгаркой со специальной насадкой. Для вкручивания саморезов используют шуруповёрт, отверстия в дереве делают дрелью свёрлами разного диаметра.

Советуем посмотреть видео: простая сборка деревянных качелей своими руками.

Последовательность постройки:

  1. Размечают заготовки по чертежу. Пилой, элекролобзиком раскраивают заготовки.

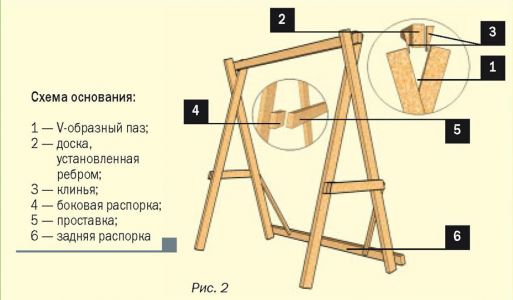

  2. Собирают боковые стойки А–образного каркаса (брус 100 х 100 мм). Для устойчивости их соединяют боковыми стяжками (доска 30 х 100 мм), скрепляют болтами.
  3. Соединяют готовые боковые стойки перекладиной (брус 80 х 80 мм) с помощью болтов, металлических уголков.
  4. Из бруса (56 х 53 мм) собирают две рамки: сидения (200 х 50 см) и спинки (200 х 65 см). На каркас на саморезы нашивают облицовочную доску.
  5. В перекладине просверливают отверстие, вставляют болт, к нему прикрепляют рым–гайку и соединительное кольцо.
  6. К краям скамейки, спинки прикручивают рым–гайки, протягивают через них трос (цепь, канатную верёвку) и соединяют с перекладиной.

Боковые стойки стационарных конструкций должны быть на 50–60 см длиннее. Перед заглублением в землю необходимо их обработать средствами, препятствующими проникновению в дерево влаги. Самый простой способ обмазать битумом.

Читайте на нашем сайте: как сшить подушки для качелей своими руками.

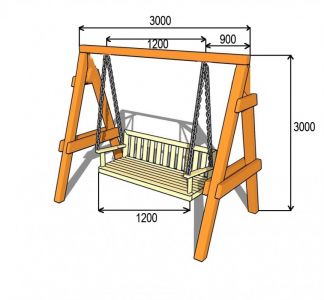

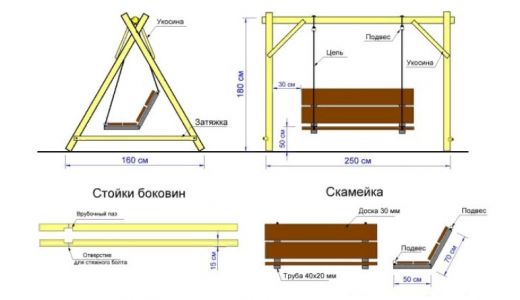

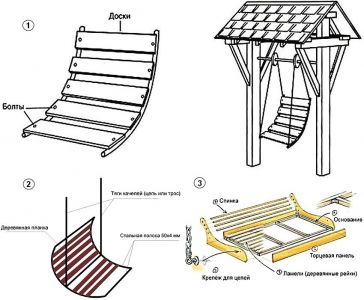

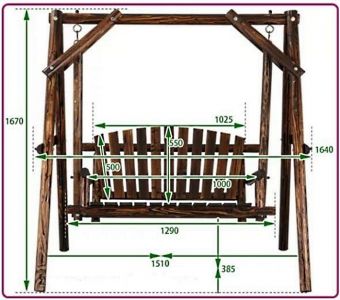

Эскизные чертежи деревянных качелей для дачи

Вернуться к оглавлению

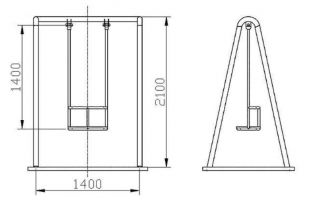

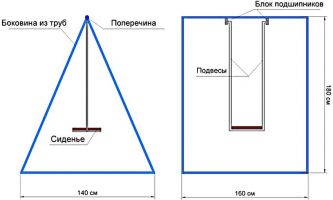

Как сделать садовые качели из профильной трубы

Этот материал оптимальный с точки зрения распределения нагрузок на каркас. Несложная сварная конструкция из профильной трубы 50 мм станет основой для изготовления детской качели.

Размеры конструкции: высота 1,8 м; ширина шага стоек 1,4 м; ширина перекладины 1,6 м. Ширина сидения 0,5 м; глубина 0,35 м; высота от земли 0,5 м.

Понадобятся:

  • 16 м профильной трубы 50 мм для стоек;
  • 2 метра металлического уголка;
  • доска для изготовления сиденья;
  • металлические петли («ушки»), к ним крепят качели;
  • 2 подшипника.
Материалы для качели своими руками
Материалы для создания деревянной качели на садовый участок для отдыха

Предварительно надо подготовить ямы для бетонирования опор. Песок, цемент, ёмкость, в которой готовят раствор.

Понадобятся: сварочный аппарат; болгарка с насадкой или пила по металлу; электродрель с набором свёрл; рулетка, уровень.

Последовательность сборки:

  1. Сначала сваривают А–образные боковые стойки с шагом между ними 1,4 м. Помните, что 50–60 см стоек будет заглубляться в землю и бетонироваться.
  2. Затем к боковым опорам устанавливают перекладину с предварительно приваренными металлическими петлями.
  3. Из уголков собирают каркас сидения, методом сварки. К нему прикрепляют профильную трубу — подвесы сидения.
  4. Монтируют подвесную конструкцию к перекладине на подшипники.

Подробнее узнать о сборки качелей из профильной трубы можете из статьи на нашем сайте.

Вернуться к оглавлению

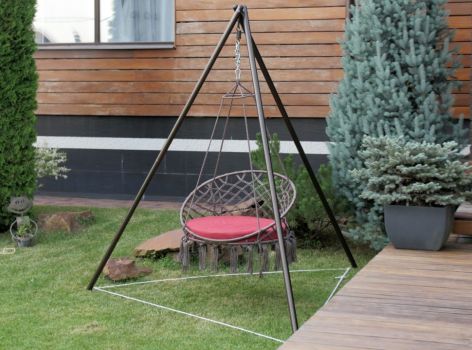

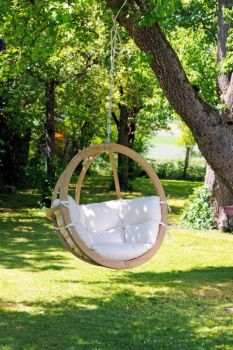

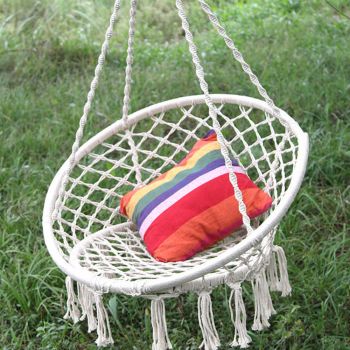

Как смастерить качелю–кокон

Качеля–кокон — своеобразная форма и то, что она вызывает ощущение, ассоциацию с уединённым отдыхом.

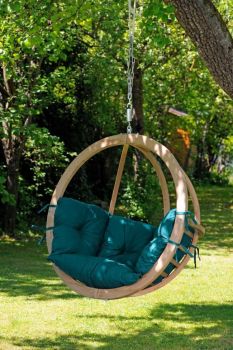

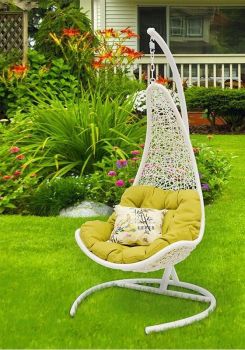

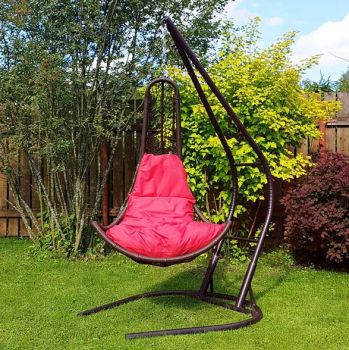

Качеля-кокон своими руками на дачу
Модным элементом интерьеров домов стала качеля–кокон

Изготавливают кокон из разных материалов:

  • сварных, сборных металлических конструкций;
  • согнутых пластиковых, полипропиленовых труб;
  • ротанга, лозы;
  • натуральной синтетической бечёвки.

Это не весь список материалов, из которых изготавливают кокон. Основное — сделать прочный каркас. Металлические обручи и дуги декорируют разными средствами. Металл обрабатывают красящими составами, обматывают бечёвкой, тканым материалом. Главное — подойти к работе творчески.

Как сделать качели-кокон своими руками показано в видео.

Качели прикрепляются к стационарной опоре из дерева, металлического профиля. Её изготовление требует определённых навыков работы с этими материалами. Проще сделать конструкцию, прикрепив её к подвесной опоре такелажным механизмом. Раскачивающий эффект достигается не только с помощью амплитудных колебаний. Кокон подвешивают на прочную пружину, которая выдерживает вес человека.

Создание качели состоит из нескольких этапов:

  1. Прочерчивают схему каркаса. Рекомендуемая высота кокона на одного человека от 1 до 1,4 м; глубина от 0,9 до 1,2м; ширина от 1 до 1,2 м. Подбирают их в зависимости от роста, веса членов семьи.
  2. На основании чертежа делают каркас кокона. Он состоит из обруча по периметру и 1–3 рёбер жесткости по радиусу. Дополнительно усиливают поперечными перемычками из пластин металла, пластиковых труб.
  3. Следующий этап — декорирование, заполнение каркаса кокона. В зависимости от материала каркас маскируют, либо оставляют его открытым. Пространство между ребрами жесткости заполняют ротангом, бечёвкой, натуральной или искусственной, ткаными материалами.
  4. Кокон прикрепляют к подвесной опоре при помощи такелажных соединений на трос, цепь, канатную верёвку, ремни. Они цепляются непосредственно к верхней части каркаса. Если подвешивают на пружину, то лучше на этапе сборки основы приварить металлическое кольцо.

Внутрь кокона вкладывают подушки с мягким наполнителем.

Вернуться к оглавлению

Заключение

Начинать работу нужно с чертежа, чтобы сделать правильно расчёт, механизм был функциональным, удобным в пользовании. Качели, изготовленные своими рукам, доставляют особое удовольствие, ведь в них вложены вдохновение, фантазия. Они предмет гордости за свою работу.
