Каркасный сарай из профильных труб и профнастила


В частном доме или коттедже, особенно, когда в основном строении не предусмотрена кладовка, без сарая на участке обойтись тяжело. Эта небольшая хозпостройка экономит много места и позволяет хранить внутри различные предметы и продукты питания. Сегодня речь пойдет о том, как установить сарай из профильной трубы своими руками. Это легкое каркасное сооружение, которое можно установить дома за пару дней. Так же будет рассказано о его преимуществах и минусах, а также об установке.

Каркас из профиля
Металлическая профильная труба в качестве основного материала каркаса
Вернуться к оглавлению

Какие конструкции можно сделать из металлопрофиля

В зависимости от поставленных задач вы можете реализовать разные конструкции, отличающиеся сложностью постройки, материалоемкостью, формой основных элементов и прочим. Выделить можно следующие типы:

  • Коробка прямоугольной формы с внешней обшивкой и без утепления – такое сооружение подойдет, если сарай нужно поставить максимально быстро и в нем не планируется хранить ничего кроме садового инвентаря и других предметов, не боящихся жары и холода.

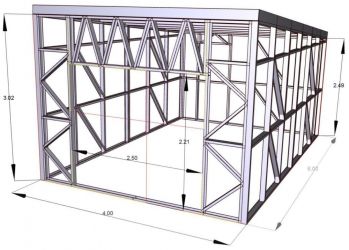

Скелет каркасного сарая
Скелет каркасного сарая из профильной трубы
  • Конструкцию можно усложнить, добавив внутрь перегородки, и разделив внутреннее пространство на отсеки под хранение разных вещей. Тут усложняется только строение каркаса, возрастает расход материала. По времени ставить его не намного дольше.
  • Оба названные выше варианта можно сделать еще с большей функциональностью. Для этого нужно добавить внутреннюю отделку любыми листовыми материалами, и установить внутрь каркаса утеплитель – минеральную вату или пенополистирол. По цене такой сарай будет выходить уже минимум в два раза дороже, так как добавляются статьи расходов на внутреннюю отделку и утепление. Зато такое сооружение подойдет для хранения домашних заготовок, свежих овощей и других продуктов. Зимой конструкция, если все правильно сделано, не будет промерзать.
  • Еще более продвинутым решением будет сарай с окнами. Тут и на сами окна тратиться придется и на их установку. Зато внутри будет больше света и появится возможность оперативно проветривать помещение.
Хоз постройка
Такой сарай будет продуваться всеми ветрами

Еще один важный момент, влияющий на скорость строительства и эксплуатационные характеристики постройки – это тип основания. Для металлокаркаса подойдут следующие:

  1. Грунтовые полы – ни в коем случае нельзя использовать с утепляемыми конструкциями, так как нивелируется утепление поступлением холода снизу. Подойдут они для самых простых временных конструкций.
  2. Деревянный настил – Здесь нужно смотреть на конструкцию пола. Если он будет двухслойным (дно и крышка), то внутрь между лагами можно уложить теплоизолятор. Такой пол подойдет для утепляемой конструкции. Если же предусматривается только настил, то разницы с земляным полом существенной не будет, разве что внутри сарая будет чище.
  3. Бетонное основание – самый капитальный вариант поля для сарая. Применять его нужно для самых габаритных и утепленных конструкций. В плане материалоемкости, цене и сложности изготовления этот пол опережает предыдущие аналоги.

Интересно знать! Бетонные полы с каркасными сараями сочетают редко. Самый распространенное сочетание – это деревянный настил и его аналоги (фанера, ОСП, ДСП и другие).

Внешний вид хоз.постройки
Изнутри хозяйственная постройка разделена на две части перегородкой – мастерская и поленница

Тип крыши для каркаса из металлопрофиля

Следующий важный момент, который предстоит решить – это форма крыши сарая. Для такого легкого сооружения подойдут:

Вид крыши, фото: Описание:
Плоская крыша Самое простое конструкционное решение – плоская крыша. При этом на сарай для дачи не уходит лишнего материала на стены, для организации ската (все можно сделать под стандартные размеры купленного листового материала обшивки), и будет небольшая экономия на кровельном материале. Оправдан ли такой подход, каждый решает сам, но стоит учесть следующее:

  • Крыша без уклона, из-за чего дождевая вода будет плохо стекать, а при появлении деформаций поверхности (что случится обязательно со временем) и вовсе буде застаиваться.
  • Зимой снег будет скапливаться на такой поверхности в больших количествах, что существенно увеличивает нагрузку на каркас сарая из профильной трубы, вызывая деформации.
  • Плоские крыши чаше остальных протекают, поэтому хранить внутри вещи, боящиеся влаги, не стоит.
Односкатная Намного лучше показывает себя односкатная крыша. За счет уклона можно организовать качественный сток воды в нужном направлении. Конструкция такой кровли не многим сложнее, правда, тяжелее обшивать стены сарая – остается много обрезков, материал стыкуется и подрезается под углом.

Косвенным недостатком можно также назвать не очень красивый вид, но к облику сараев люди относятся не очень критично. Подробнее о строительстве сарай с односкатной крышей можете узнать по ссылке.

Двускатная Самый надежный, эстетичный и практичный вариант для каркасного сарая – это крыша с двумя скатами. Можно выбрать любой угол наклона, при этом расход материала возрастает незначительно. Плюс и в упрощении процесса обшивки стен.

Конструктивно такая крыша выглядит более сложным решением, но из металлического профиля ее ставить не так трудно, как кажется.

При организации водостока с крыши потребуется установить больше ливневых каналов, хотя многие этими элементами на сараях пренебрегают.

Арочная Арочный вариант крыши для металлического сарая самый трудный в исполнении. Он требует специального инструмента для сгибания труб по дуге, и опыта по обращению с ним. С технической точки зрения такой сарай уступает скатным решениям по следующим причинам:

  • Если обшивать его профилированным листом, придется ориентировать его бороздами поперечно форме арки, как показано на фото слева. Это говорит о том, что ни снег, ни вода не будут нормально стекать.
  • Вода с такой крыши будет уходить только, испаряясь. В результате быстрее будет изнашиваться полимерное покрытие листа, с большей вероятностью появятся течи.
  • Если взять любой другой жесткий кровельный материал, то возникнут проблемы по установке. Мягкая кровля дороже и под нее нужно твердое сплошное основание, а это большой перерасход материала.
  • Можно, как вариант, использовать поликарбонат, но он уступает металлу в прочности и может быть поврежден градом. К тому же материал этот пропускает солнечный свет, что может быть вредно для сохранности определенной категории продуктов.

Исходя из представленной информации, приходим к выводу, что двускатная крыша является самым лучшим решением. Обшить ее можно любыми кровельными материалами, и обладает она всеми нужными свойствами. На второе место определяем односкатный вариант, а дальше по вашему усмотрению.

Вернуться к оглавлению

Какими преимуществами и недостатками обладает конструкция из металлической трубы

Как и любые решения, каркасы сарая из профильной трубы имеют ряд положительных и отрицательных характеристик.

Мобильная
Конструкция без фундамента

Начнем с перечисления первых:

  • Итак, профилированная труба не занимает много места и стоит не очень дорого. Ее не потребуется много, найдется она в продаже в любом населенном пункте, а для доставки достаточно нанять грузовую «Газель».
  • Сама конструкция имеет небольшой вес, при желании ее возможно сделать мобильной и переносить с помощью подъемной техники.
  • Соединения деталей конструкции выполняется сваркой, что придает каркасу прочности и устойчивости при условии правильного его построения. Металл легко переносит механические нагрузки.
  • Конструкция из металлопрофиля может обшиваться любыми листовыми материалами, которые допускаются эксплуатировать на улице. Сам металл оказывается закрытой обшивкой, которая буде защищать его от вредной влаги и ультрафиолета. Оставшиеся на открытом воздухе части покрываются грунтами и красками. Все это говорит о долгой сохранности металла и большом сроке службы строения.
Бетонное основание для каркаса
Каркасный сарай на бетонном основании
  • Следующее достоинство касается всех каркасных конструкций. Мастера могут собирать из деталей строения разной сложности. Легко увеличить размеры, установить перегородки, добавить окна и двери.
  • Металлический каркас можно комбинировать с деревянным для упрощения монтажа определенных видов отделочных материалов.

Теперь давайте пробежимся по недостаткам:

  • Работать с металлом нужно уметь. Основной инструмент для этого – сварочный аппарат, с которым обращаться умеют далеко не все.
  • Металлические трубы намного сложнее обшивать, чем деревянный брус. В качестве крепежа используются саморезы по металлу, с буром на конце — то есть материал сначала сверлится, а потом уже происходит фиксация. Таким способом проще всего монтировать тонкостенную обшивку, например профлист, а вот с тем же ОСП придется повозиться. Оба материала необходимо предварительно просверлить сверлом по металлу, и только после этого вкрутить саморез. Требуется два инструмента, их постоянная смена и необходимость надежно удерживать лист, пока не будут сделаны первые точки фиксации.
Обшивка и утепление хозяйственной постройки
Обшивка и утепление сарая – с деревом работать намного проще
  • Еще один важный недостаток – это высокая теплопроводность материала. Даже если вы утеплите строение изнутри, сами стойки буту интенсивно отдавать тепло наружу, становясь мостиками холода. Эффект будет проявляться еще сильнее, если отделка сарая тоже металлическая. Чтобы избавиться от такой неприятности, перед креплением облицовки, трубы можно обклеить тонкой подложкой из-под ламината, либо предварительно наносить на них слой монтажной пены. Последнее решение не очень эффективное, так как материал будет почти полностью выдавлен при затягивании крепежа.
  • Обшитые профлистом сараи за счет формы материала получаются продуваемыми конструкциями. Чтобы этого избежать с торцов на металлические трубы наносится слой монтажной пены.

Деревянные каркасы более теплые, но их использование тоже связано с рядом трудностей.

Подводя общий итог, скажем, что конструкция такая весьма неплохая, но если сарай нужен для хранения продуктов, будет лучше предпочесть другие материалы. Утеплить серьезно металл не получится, так как стенки конструкций получаются очень тонкими, поэтому промерзание всегда возможно.

Советуем посмотреть обзорное видео о надежности хозпостройки из профиля.

Вернуться к оглавлению

Строительство сарая из металлической трубы

Теперь рассмотрим процесс поэтапного возведения сначала каркаса, а потом его правильной обшивки.

Фундамент строения

Начнем с основного – фундамента. Как уже говорили, его может не быть совсем, но такие конструкции серьезными не назовешь, поэтому давайте подходить к работе более ответственно. Под легкий сарай можно сделать следующие виды фундамента.

Плитный фундамент

Самый дорогой и надежный – это плитный фундамент. Так как общий вес конструкции будет небольшим, хватит и плиты, толщиной в 10-15 см. Используется для этого бетон марки М 200, который для упрощения задачи можно замешать на песчано-гравийной смеси. Внутри плиты прокладывается одинарный слой арматуры, чтобы увеличить ее прочность.

плитный фундамент из железобетона
Ровный плитный фундамент из железобетона

Для строительства такого фундамента вам потребуется выкопать небольшой котлован глубиной 15-20 см. В него затем насыпается песчано-гравийная подушка (можно взять и щебень), которая плотно трамбуется. Затем настилается слой гидроизоляционной пленки, чтобы предотвратить попадание влаги из грунта. По периметру устанавливается опалубка нужной высоты из досок. Укреплять ее нужно с помощью перевязок, кольев и укосов.

Стенки опалубки рекомендуется обтянуть полиэтиленовой пленкой, чтобы избежать потерь цементного молочка.

Бетонную плиту можно предварительно утеплить – поверх подушки из ПГС настилается слой экструдированного пенополистирола, поверх которого будет залит бетонный раствор. Такая мера обходится не дешево, зато вы убережете строение от просадок – грунт не будет промерзать зимой, холод будет меньше проникать в металлический хозблок.

Опалубка для фундамента
Опалубка для утепленного плитного фундамента

Затем внутрь опалубки закладывается арматурный каркас. Его нужно приподнять над основанием на пару сантиметров, для чего применяются специальные подставки и самодельные приспособления, сделанные своими руками.

Заливка бетона
Заливка бетона в опалубку

Далее наливается бетон — он уплотняется штыкованием или погружным вибратором. Рецепт приготовления нужной марки бетона можно увидеть в следующей таблице.

Таблица для бетонного раствора
Соотношение компонентов для бетонного раствора разных марок

На такое основание можно смело ставить и более тяжелые конструкции – из пеноблоков и даже кирпича.

Для металлического каркаса по прочности он избыточен, но вы получаете капитальное решение всех вопросов – выравнивание пола, его утепление, надежность, защита от грызунов, аккуратность и чистота. Фактически вы получаете площадку, к которой можно конструкцию привязать, а потом убрать при необходимости.

Столбчатый фундамент

Наряду со сваями столбчатый фундамент пользуется наибольшим спросом. Причина тому простота установки и высокая ее скорость, малый расход материала, достаточная прочность для будущих нагрузок.

Сваи
Свайный фундамент

Столбы можно делать из разных материалов: асбестоцементные трубы и железобетон по технологии ТИСЭ, блочные опоры, складываемые в основном из кирпича, монолитные бетонные столбы, которые продаются в готовом виде или заливаются в опалубку на месте. На способ установки будет влиять тип выбранного материала, но в основном работа идет по следующим пунктам.

Интересно знать! Фундамент ТИСЭ считается сваей, но устанавливается он практически как и столбчатый.

Сваи
Виды свайных фундаментов
  1. Сначала делается лунка, превосходящая столб в диаметре.
  2. Затем ее дно трамбуется и подсыпается щебнем, который выступит в роли демпферной подушки и дренажа.
  3. Устанавливается столб и выполняется обратная его засыпка с послойным трамбованием.
  4. Все столбы выводятся по высоте в один горизонтальный уровень, на них устанавливается нижняя обвязка каркаса в виде перекладин из трубы, которая подбирается по сечению так, чтобы справляться с нагрузками от всей конструкции в целом.

Чаще всего строения на таком фундаменте делают стационарными, хотя если допустить возможность перерасхода металла и сделать сарай с двойной обвязкой, можно получить и мобильную версию.

Однозначно лучшим решением под сарай из металлической трубы будут винтовые металлические сваи.

винтовая свая
Металлическая винтовая свая

Они вкручиваются в грунт на необходимую глубину, подрезаются по высоте и сверху наваривается нижняя обвязка конструкции. Это если смотреть по простоте устройства и скорости возведения. По техническим аспектам бетонная плита не имеет конкурентов, помимо описанных плюсов она также решает вопрос организации отмостки и дорожки вокруг строения.

Каркасы могут отличаться разительно, каждый придумывает, кто на что горазд, но в любом случае, перед тем как сварить сарай из профильных труб, для быстрой и точной работы понадобятся чертежи каркаса для сарая.

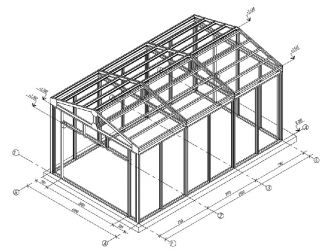

Подготовка чертежа

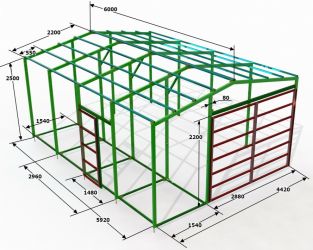

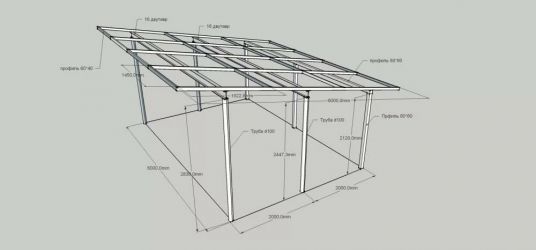

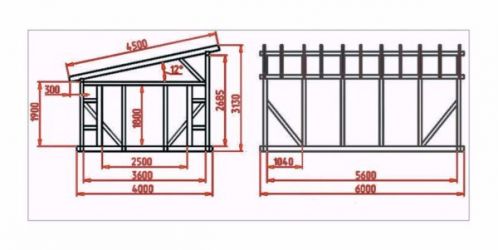

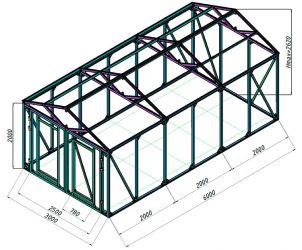

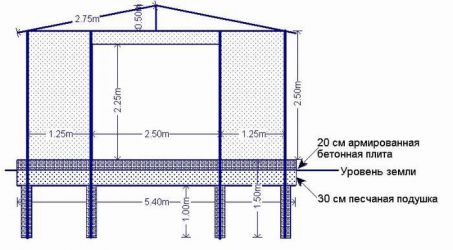

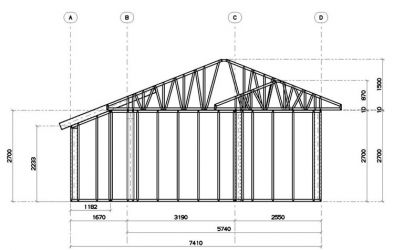

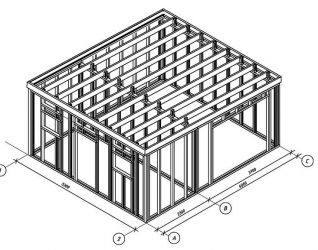

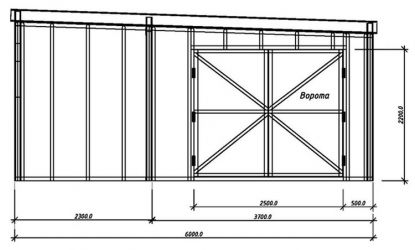

В качестве основы можете выбрать подходящий проект сарая из профильной трубы с размерами из предложенных ниже вариантов.

Для расчета профильной трубы воспользуйтесь калькулятором на нашем сайте.

При составлении чертежа и схемы, стоит учитывать следующие моменты:

  • Для упрощения отделки ориентируйтесь по габаритам выбранного для этих целей материала. Если его подрезать легко, то можно в качестве ориентира взять утеплитель.
  • Расстояние между стойками не делайте больше 60 см.
  • Если будет утепление, не нужно делать много косых перемычек для укрепления конструкции, так как они усложнят работу. Замените их вертикальными – результат все равно будет отличным.
  • Горизонтальных жил должно быть не менее трех на 2 м высоты каркаса.
  • Проемы под двери и окна делайте с запасом по 2-3 см с каждой стороны.
  • Сразу предусмотрите точки захода коммуникаций, если они будут.
  • Спроектируйте приточные и вытяжные вентиляционные каналы.
  • Определите способ утепления крыши – будет ли использовано горизонтальные перекрытие, или изолироваться будут непосредственно скаты.

Читайте на нашем сайте: как самостоятельно сделать чертеж и проект хозблока.

Сборка каркаса и обшивка

Работа включает в себя следующие шаги:

  1. Вне зависимости от типа фундамента, у конструкции будет нижняя обвязка, представляющая собой соединенные в прямоугольник четыре отрезка трубы. Если конструкция будет в воздухе на точечных опорах, этот элемент должен быть сечением не меньше 70-40 мм, при толщине стали в 4 мм. Тут, прежде всего, смотрят на расстояние между опорами.

    Обвязка
    Каркас для сарая из профильной трубы – установка обвязки
  2. Углы полученного контура должны соответствовать 90 градусам. В выставлении поможет столярный угольник.
  3. Далее ставятся 4 угловых стойки. Они выравниваются по вертикальному уровню с двух сторон. В работе не обойтись без помощника, который временно будет удерживать столб до его фиксации. При выполнении сварного соединения сначала деталь прихватывают точечно, затем перепроверяется ее положение и, если все в порядке, доваривается остальная часть.

    Угловые стойки
    Установка угловых столбов
  4. Третьей основной частью каркаса является верхняя обвязка. Она укрепит столбы и создаст надежную опору для кровли. Мастер может сразу задавать форму конструкции, выводя ее под форму крыши – на представленном фото сформирован небольшой уклон под односкатную конструкцию.
  5. Затем на стенах, где будут отсутствовать дверные проемы, навариваются горизонтальные перемычки. Они не должны выходить за плоскость стоек. В отдельных конструкциях их можно установить изнутри, тогда наружные стойки останутся незакрытыми облицовкой.

    горизонтальные перемычки
    Верхняя обвязка и горизонтальные перемычки
  6. Мастера продолжили формировать основание крыши. Видно, что добавились две перемычки спереди и сзади и центральный опорный элемент – этого будет достаточно, чтобы держать вес профилированного листа.

    Основа под кровельный материал
    Основа под кровельный материал сарая из профильной трубы и профнастила
  7. Далее устанавливаются основные вертикали, формирующие откосы дверного проема. На фото всего одна штука, а вторую будет заменять угловая стойка. Такое расположение не подойдет для отдельных дверей, так как придется нашить узкую полоску металла на трубу – реализуемо, но неудобно и некрасиво.

    Основная вертикаль
    Основная вертикаль и остальные перемычки
  8. В рассматриваемом случае мастера решили сделать двери из того же материала. Следующим этапом стало создание ее каркаса. Устанавливается он на мощные петли, внутри рамы также делается горизонтальная перемычка для усиления. Со свободной стороны наваривается коробка для врезки замка с ручкой или петли.

    Дверной каркас
    Монтаж дверного каркаса
  9. Далее каркас обшивается профлистом. Используется для этого специальный саморез по металлу с прорезиненной шайбой. Головка такого самореза шестигранная. Режется материал болгаркой с кругом по металлу.
Обшивка каркаса
Обшивка каркаса профилированным листом

Перед установкой обшивки рекомендуется все сварные швы зашлифовать, затем нанести грунт-эмаль для создания декоративно-защитного слоя.

Если конструкция будет изнутри утепляться, стыки листов рекомендуется аккуратно запенить. О прочих мерах для создания более теплого сарая было написано выше.

На нашем сайте можете узнать о строительстве деревянного сарая и из пеноблоков.

Вернуться к оглавлению

Видео: как построить сарай из профильных труб своими руками

Вернуться к оглавлению

Заключение

Как видите, никаких сложностей со сборкой каркаса не возникает. Если иметь на руках чертеж и пользоваться правильно сварочным аппаратом, сделать сарай из профильной трубы будет под силу многим.
