Планировка дома с мансардой

Распространённым планировочным решением в индивидуальном и коттеджном строительстве является устройство мансарды в пространстве скатной крыши. Планировка дома с мансардой имеет свои характерные особенности, которые значительно отличают её от планировки дома в одном уровне, и делают проект практически идентичным двухэтажному зданию.

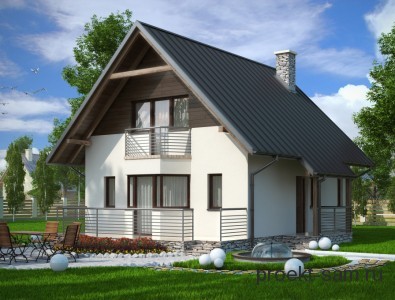

Планировка одноэтажного дома с мансардой

Важнейшее отличие планировки одноэтажного дома с мансардой состоит в необходимости создания лестничного узла для обеспечения доступа на второй уровень. Зачастую застройщик не понимает всей сложности этого планировочного элемента, относясь к нему пренебрежительно. Такой подход является грубейшей ошибкой, превращающей ежедневное проживание в доме в бесконечное повторение неудобных и бессмысленных перемещений вокруг препятствий.

Решение об устройстве эксплуатируемой мансарды необходимо принимать на этапе проектирования и проектировать здание с учётом правильного и удобного размещения лестничного узла на первом этаже и создания удобного и экономичного по затраченной площади, выхода на второй, мансардный этаж.

В зависимости от этажности здания изменяются эксплуатационные характеристики используемой лестницы. Мансарда в одноэтажном здании выполняет, как правило, роль «тихой зоны», помещения в которой предназначены для ночного отдыха и дневного досуга. Для таких домов есть возможность максимально сэкономить площадь дорогого в строительстве первого этажа путём установки лестниц небольшой ширины, от полуметра и выше, с наиболее экономичным очертанием, например винтовую или с минимальной площадкой между маршами.

Проектируя планировку дома 6х6 или 8х8 с мансардой, как правило, не остаётся никаких других разумных решений, так как из общей площади выпадает пространство около шести квадратных метров в центральной части помещения, поскольку выход в мансарду можно организовать только в районе конька крыши.

Планировка домов  8х10, 9х9, 9х12 с мансардой менее чувствительна к устройству лестничного узла, поскольку он занимает меньший процент площади всего помещения и легче вписывается в план этажа.

Очень важно понимать, что пространство, требуемое для лестницы, включает в себя и подходы к ней из различных помещений, которые так же занимают место и должны организовываться максимально удобно. К сожалению, анализируя многие современные проекты, радующие глаз архитектурными формами, как правило, убеждаешься, что именно лестничный узел является их слабым местом, сводящим на нет множество достоинств.

Даже используя рекомендованные типовые проекты, следует крайне внимательно оценивать то, как расположена лестница, как организована связь с другими помещениями и не является ли она препятствием для нормального перемещения людей.

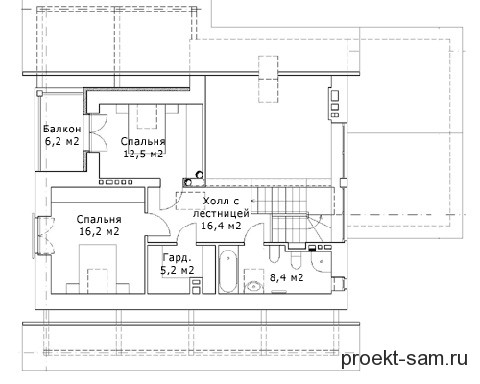

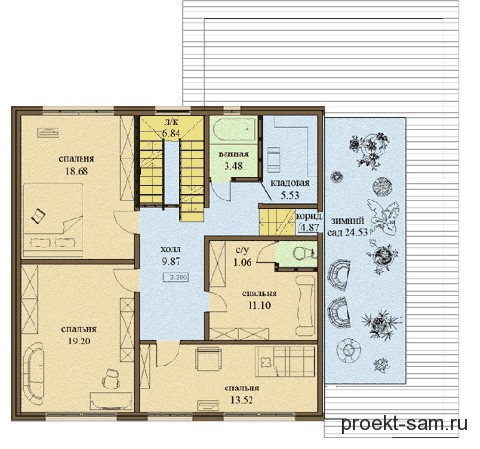

Планировка двухэтажного дома с мансардой

План двухэтажного дома с мансардой может отличаться от одноэтажного большей площадью лестничного узла. Двухэтажный дом подразумевает более частое и интенсивное перемещение по этажам, поэтому лестницу следует делать более пологую и широкую, лестничные площадки достаточной площади для того, чтобы можно было разминуться движущимся во встречном направлении.

Мансарда, в отличие от обыкновенного этажа дома, обладает специфическими особенностями. Прежде всего, это касается скатов кровли. Они создают дополнительное эксплуатируемое помещение, но они же накладывают и ограничения на планировку.

Скаты крыши, опирающиеся на несущие стены, ограничивают значительную часть помещения по высоте, не позволяя использовать всю площадь, как это делается в обычном помещении. Низкие пазухи, образованные стропилами, как правило, пытаются приспособить для хранения вещей, устройства шкафчиков или кладовок.  То же свойство мансардной конструкции ограничивает расположение лестничного пространства в плане дома, поскольку вход на лестницу должен иметь нормальную высоту, что обычно доступно только в районе конька.

Большую сложность представляет организация освещения, инсоляции, мансардных помещений. Традиционные крыши имеют вертикальные стены, пригодные для установки окон по фронтонам. Но ограниченность только освещением с двух сторон, не позволяет обеспечить доступ дневного света в центральную часть мансарды, например на лестничный узел.

Поэтому распространённым выходом из этого положения служит устройство отдельных мансардных окон на скатах кровли. Это могут быть самостоятельные скатные конструкции, выходящие на улицу собственным фронтоном или специальные оконные системы, врезаемые в кровлю. Однако эти решения значительно усложняют конструкцию крыши, хотя и придают кровле и всему зданию большую выразительность.

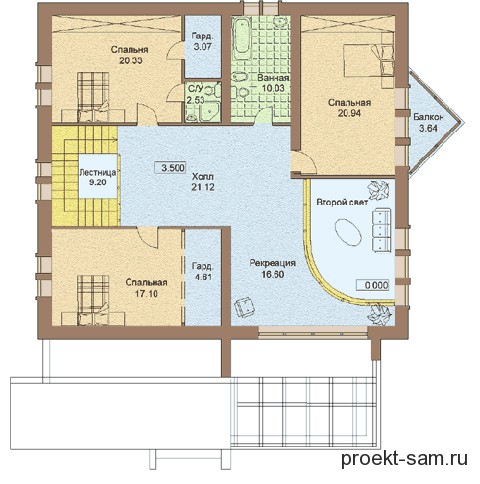

План дома 9х9, 10х10 с мансардой будет зависеть от того, каким образом удастся разместить световые проёмы, так как габариты подразумевают наличие нескольких комнат, освещение которых сложно организовать через фронтоны. Опирание перегородок следует выполнять на несущую стену, поэтому от планировки мансарды будет зависеть и планировка нижележащих этажей.

Помимо описанных сложностей с размещением лестничного узла и организации освещения помещений, отделённых от фронтонов перегородками, следует учесть и усложнение инженерных систем при устройстве эксплуатируемой мансарды.  Устройство в мансарде комнат для сна и отдыха предполагает оборудование её отопительной системой, канализацией, водопроводом, с устройством соответствующих сетей и помещений.

Если план дома с мансардой до 100 кв.м может предполагать минимальное оборудование, с учётом меньшего числа пользователей, то с увеличением площади дома возникает необходимость и расширения санитарных и бытовых помещений, а также увеличение их количества.

В отличие от обычной крыши на пол мансардного помещения воздействуют нагрузки такой же интенсивности, как и на обычные перекрытия этажей. Поэтому при устройстве мансарды следует применять балки или панели перекрытия, способные их выдерживать.

Чердачное помещение может иногда утепляться только в уровне перекрытия, что позволяет значительно упростить конструкцию кровли, облегчить её и уменьшить сечения несущих элементов. Для мансарды этот вариант исключается, и утепление, как правило, выполняют непосредственно в плоскости стропил, под внешним кровельным покрытием. При этом усложняется конструкция кровли, возрастают нагрузки на стропильную систему, что требуется учитывать при проектировании.

Иногда утепление мансардного помещения проводят путём теплоизоляции их же стен и потолков по образцу утепления каркасных зданий. Такой подход позволяет значительно сократить сложность кровельных работ и уменьшить их стоимость, хотя его применение может ограничиваться разными факторами, например наличием в помещении  нижней части плоскости стропильной конструкции, выполняющей роль элемента потолка.

В зависимости от принятой схемы утепления мансарды, меняется и подход к утеплению перекрытия первого этажа в плане одноэтажного дома с мансардой или второго, для двухэтажного дома. При сплошной теплоизоляции кровли утеплять перекрытие не обязательно, но если утепление проводилось только по стенам мансардных перегородок и потолку, то необходимо изолировать перекрытие мансарды в промежутке от перегородок до внутренних граней наружной стены.

На этом видео вы можете посмотреть пример планировки коттеджа с мансардой общей площадью 130 кв. м

 Планировка коттеджей с мансардой и гаражом

При разработке плана одноэтажного дома с мансардой и гаражом, следует учитывать то обстоятельство, что уклон мансардных крыш, как правило, значителен, и перекрыть в том же направлении дополнительную пристройку, скорее всего, не получится. Поэтому при блокировании гаража к зданию может возникнуть необходимость изменения уклона, что скажется на архитектурном облике строения.

Для компенсации потери высоты перекрытия пол гаража делается ниже уровня пола первого этажа, если это позволяет рельеф и конструкция фундаментной части здания. В двухэтажном доме высоты крыши будет достаточной для перекрытия гаража, поэтому план двухэтажного дома с мансардой и гаражом можно делать в одном уровне.

Нагрузки на полы мансарды требуют несущих стен достаточной прочности и жёсткости. Это может ограничивать переоборудование чердачного помещения некоторых типов зданий, таких как легкобетонные или каркасные дома.

Если мансарда не предусмотрена типовым проектом, по которому предполагается строить дом, то необходимо проконсультироваться со специалистом, чтобы удостовериться в достаточной несущей способности стен.

Толщина стен в домах из пеноблоков с мансардой должна быть достаточной не только для обеспечения тепловой защиты, но и для восприятия нагрузок опирающихся балок или панелей. Если для строительства выбран кирпич, то планировка дома  не будет зависеть от изменения толщины стен, так как она определяется теплопроводностью материала, а не его несущей способностью, которая у кирпича весьма высока.
