Утепление пола в каркасном доме на сваях: выбор материала и структурирование конструкции

https://designerdreamhomes.ru/wp-content/uploads/house-by-baahouse-baastudio-06.jpg


Существенное отличие домов на столбах или сваях от домов на плитных и ленточных фундаментах то, что при большом отступе от земли полы в них не могут заливаться монолитно, а всегда будут иметь каркасную структуру. При этом нет совершенно никакой разницы, из чего сделаны внешние стены: из кирпича, блоков, бруса, или составляются в виде сэндвича по каркасно-обшивной технологии.

Многослойные стены роднит с полом практически одинаковая структура — с разницей лишь в том, что утепление пола в каркасном доме на сваях может выполняться с применением большего количества материалов. Какие это материалы и как их правильно использовать, расскажем в этой статье.

свайный фундамент
Дом на сваях можно поставить на любом грунте и рельефе
Вернуться к оглавлению

Особенности полов, опирающихся на ростверк

Точечные фундаменты, к которым относятся сваи, хороши тем, что позволяют без особых затрат на земляные работы поставить дом на пересечённой местности, дают возможность получить надёжное основание на участках со слабой почвой или близким с положением грунтовых вод. Они могут быть трубно-монолитными, забивными железобетонными, но в частном строительстве сваи обычно используют металлические винтовые.

Чтобы была возможность опереть стены, по их осям к оголовкам приваривается швеллер с широкой полкой (если будет вестись кладка), либо просто делают деревянную обвязку, если дом брусовой или каркасный.

деревянный ростверк
Деревянный ростверк на металлических винтовых сваях
монтаж каркаса
К ростверку крепятся балки обвязки, а к ним – стойки стенового каркаса

Но в каркасном доме может быть, к примеру, предусмотрена кирпичная облицовка, поэтому металлический ростверк, который послужит основанием для пола, может предусматриваться и для него (о строительстве фундамента с ростверком читайте в статье).

готовый фундамент
Металлический ростверк

Полы дома на сваях имеют схожий конструктив с каркасными стенами. Однако, здесь требуется защита не от ветровых нагрузок, которым по максимуму подвергается фасад, а от намокания, так как высокие зимние сугробы могут вплотную подходить к днищу строения. Вариантов защиты много — решение зависит от свойств применяемого в напольном сэндвиче утеплителя.

Вернуться к оглавлению

Утеплители и их свойства

Пол, как и внешние стены, это ограждающая конструкция, так как отделяет теплые комнаты дома от грунта. Соответственно, на него тоже распространяются правила о необходимости закладки эффективной теплоизоляции, защищённой противодиффузиоными прослойками.

схема утепления
Основная схема утепления

В отличие от вертикальных конструкций, для утепления пола могут применяться не только рулонные маты или плиты, но и сыпучие либо рыхлые материалы (о способах утепления каркасного дома подробно написано в нашей статье). Только нужно помнить, что они должны быть лёгкими, так как конструкция не имеет возможности опираться на грунт. Поэтому такой, достаточно весомый материал, как керамзит, в данном случае применять нельзя.

А что же можно? Надеемся, что в выборе подходящего утеплителя поможет следующая глава.

Плиты и нарезные маты

Использование рулонного мягкого утеплителя либо более жёстких прямоугольных блоков, является традиционным вариантом теплоизоляции пола.

варианты материалов
Разнообразие материалов

К таковым материалам относятся:

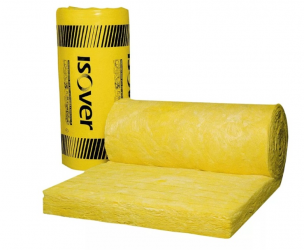

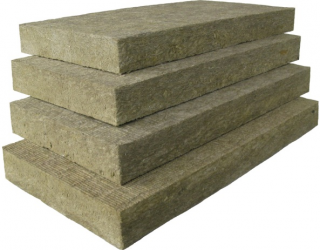

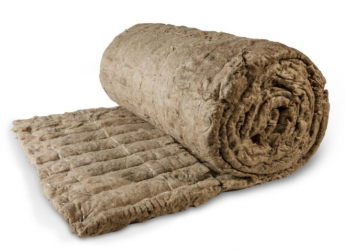

  1. Минеральные ваты (ГОСТ 4640-2011), производимые либо из расплава габбро-базальтовых пород, либо из вулканических или металлургических шлаков. Плюс этих ват не только в необходимом для этой конструкции коэффициенте теплопроводности, но и в практически абсолютной негорючести. По стандарту температурным пределом для них диапазон от -180 до + 700 градусов (об утеплении каркасного дома минеральной ватой читайте в статье).

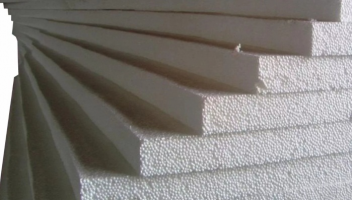

  1. Пенопласты (ГОСТ 15588-2014). Под этим термином могут скрываться плиты из вспененных пластических масс, два вида которых активно применяются в строительстве. Один из них — полистирол, а другой – полиуретан. Последний тоже формуется в плиты, но из-за более высокой цены в такой форме он менее популярен в народе. Если его и применяют, то чаще в виде пены, а вот пенополистирол очень востребован. Плиты ППС бывают трёх типов: наиболее дешёвый тип «Р», который режут из одного большого блока, имеет выраженную зернистую структуру, и «Т», формуемый пневматическим, вакуумным или комбинированным способами. И тот и другой варианты могут содержать графит, который добавляется для улучшения теплоизоляционных характеристик.

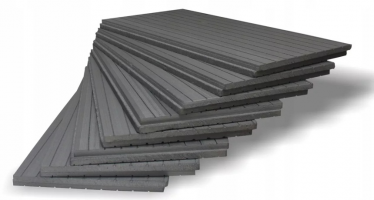

На заметку: плиты из полистирола могут иметь отформованную в четверть кромку. Но здесь этого не требуется, так как плиты не стыкуются между собой, а укладываются между лагами. Поэтому для утепления пола внутри каркаса нужно брать вариант с обычной прямоугольной кромкой. Размеры у таких плит разные, как и вариации толщины.

  1. Эковата (ГОСТ 16381-77). Этим термином принято называть целлюлозный утеплитель, содержащий антипиреновые и биоцидные добавки, но согласно стандарту, по виду используемого сырья эковаты могут отличаться. То есть, их могут изготавливать не только из неорганических веществ, но и из органики или их комбинации. Так что не стоит уповать на абсолютную экологичность этого материала, которую так пропагандируют его продавцы. Однако, для утепления пола он вполне подходит, особенно если это не рыхлая вата, которая может терять объём, а плиты или маты.
Читайте также
Внутреннее и наружное утепление каркасных домов пенопластом
эковата
Плита из эковаты

Монтаж утеплителя и особенности его защиты

При устройстве плитного утепления главным условием является подбор размерности материала или его раскрой так, чтобы он полностью заполнял ячейки между лагами, без образования щелей. Отсутствие мостиков холода позволяет добиться одинаковых показателей теплозащиты по всей площади дома. Обеспечивает их и наличие воздухонепроницаемого слоя с наружной стороны конструкции.

Варианты могут быть такими:

  • Для ватных материалов это может быть прослойка из плит OSB или ЦСП, стыки которых герметизированы монтажной пеной. Но тогда, под утеплитель нужно стелить ещё и гидроизоляционную плёнку.
дом на сваях
Поверх такой конструкции должна быть гидроизоляционная плёнка
  • Герметизацию днища дома можно выполнить путём наружного напыления на листовое основание пола пенного полиуретана или полимочевины. Тогда, конструкция будет не только водонепроницаемой, но и получит дополнительное утепление.
изоляция пеноизолом
Благодаря Пеноизолу днище становится герметичным и подучает дополнительное утепление
  • Для той же цели можно использовать рулонные материалы на полиэтиленовой основе типа Тепофол, Пенофол, Изолон, имеющие фольгированное покрытие. Полосы склеивают в единое полотно, которое и настилают его свайное поле ещё перед монтажом бруса обвязки. Затем сверху монтируют каркас пола, а снизу крепят материал дощатой обрешёткой. Площадь полотна должна быть такой, чтобы края потом могли прикрыть и вертикальные стороны конструкции.
дополнительная изоляция
Как вариант, дополнительно утепляем Тепофолом

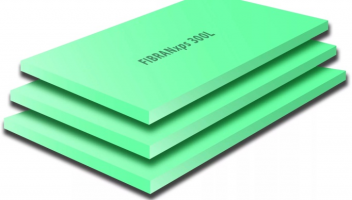

Эти виды защиты применяются при использовании ватных материалов – в связи с их слабой механической прочностью, гигроскопичностью и воздухопроницаемостью. Обычный пенопласт (типа Р) тоже нуждается в защите, а вот экструдированный пенополистирол и сам по себе является непроницаемым материалом, и его качества позволяют обойтись без дополнительных мер защиты. Главное только, чтобы стыки между плитами были хорошо запенены.

Совет: для утепления ограждающих конструкций (в плане набора высоты пирога) всегда лучше брать не одну толстую плиту, а две или три более тонких, и укладывать их с перевязкой швов.

Сыпучие материалы

Так как поверх лаг всё равно монтируется жёсткий черновой пол, плотность утеплителя, которому не придётся выдерживать никаких механических нагрузок, особого значения не имеет. Поэтому в качестве утепляющего заполнения конструкции могут использоваться и следующие сыпучие материалы:

Читайте также
Проектирование деревянных домов с двумя этажами
Вид материала Краткая характеристика

Гранулированные пенопласты

Пенопласты изготавливают не только в виде теплоизоляционных плит, но и в виде гранул, которые хорошо подходят для напольного утепления. В основном, для этой цели используют либо шарики пенополистирола, либо пенопласт на карбамидно-формальдегидной основе, известный в строительстве, как пеноизол.

Вермикулит

В отличие от предыдущего материала, имеющего полимерную основу, этот является натуральным. Для его изготовления используют слоистые минералы, которые при обжиге вспучиваются и образуют тонкие лёгкие чешуйки, не подверженные биологическому, химическому и температурному воздействию.

Шарики пеностекла

То же самое происходит и с силикатным стеклом, когда его нагревают до 1000 градусов. Остывшая вспененная стекломасса приобретает не только низкий коэффициент теплопроводности, но и высокую механическую прочность. Этот утеплитель выпускается и в плитах, но он жёсткий и его неудобно подгонять под размеры ячеек между лагами. А вот в качестве засыпки – это достойный вариант.

В таблице указаны наиболее эффективные утеплители с относительно небольшой массой, которые можно использовать для засыпки пола дома на сваях (проекты дома на сваях Вы найдете в нашей статье). Иногда применяют ещё опилки, но это вариант недолговечный, и годится разве что для дачного дома. Керамзит и подобные ему материалы, как уже было отмечено, не применяют из-за значительного веса.

Примечание: для сыпучих материалов снизу обязательно предусматривается жёстких слой из листовых материалов, герметизируемый либо по внутренней поверхности, либо снаружи.

Вернуться к оглавлению

Какой должна быть пароизоляция

Навесной пол, коим и является вариант на сваях, несколько отличается как от междуэтажных перекрытий, так и от многослойных стен. В нём ведь невозможно устраивать вентилируемые зазоры, через которые пар, попавший внутрь конструкции, мог бы свободно выходить. А значит, и попадать в неё он не должен.

Поэтому поверх любого утеплителя – даже такого, который не боится увлажнения, необходимо укладывать непрерывную пароизоляцию, охватывающую, в том числе, и деревянные конструкции. Причём, это должна быть полностью непроницаемая мембрана или полиэтиленовая плёнка толщиной 0,15 мм, уложенная в два слоя.

схема пароизоляции
Пароизоляция должна укрывать всю конструкцию

Места пропуска коммуникаций так же должны герметизироваться с помощью эластичных прокладок и твердеющих мастик.

Вернуться к оглавлению

Видео об утеплении и отделки пола в каркасном доме



В заключение предлагаем посмотреть несколько видеороликов, которые помогут вам справиться с поставленной задачей.

Вернуться к оглавлению

Подведем итоги

Из всего, сказанного выше, становится понятно, что основной задачей при формировании пола, которую нужно решить является защита от проникновения воздуха и влаги как извне, так и изнутри. Поэтому укладывать паропроницаемые мембраны, как в случае с фасадом каркасного дома, здесь нельзя.

Теплоизоляционный материал, должен быть со всех сторон – в том числе и сверху, герметично защищён, ведь в доме всегда может что-то разлиться или протечь.

Чтобы свести проникновение воды в каркас пола до минимума, советуем поверх жёсткого защитного слоя выполнить ещё один – из шпунтованного ГВЛ и залить тонкую наливную стяжку. По ней уже можно монтировать любое покрытие, но лучше тоже герметичное. Керамика для такой конструкции может оказаться тяжёлой, а вот кварцвиниловая плитка или сварной линолеум – самое то.

дсп плита
Шпунтованные листы ДСП

Как вариант, можно предусмотреть слой плотного шпунтованного ЭППС, поверх которого уложить покрытие Квик-дек или пробковые плиты.

покрытие пола
ЭППС – отличное основание для любого вида покрытий
интерьер комнаты
Дизайн пола с плитами Quick Deck Plus – шпунтованного ДСП с декоративным лицевым покрытием

Они тоже имеют пазогребневое соединение, да ещё и стыки заделываются герметиком. Кроме красоты и надёжного барьера для воды, это даст ещё и два дополнительных утепляющих слоя.
