Автономная газификация частного дома — устройство системы газоснабжения


Люди, проживающие в коттеджах в течение всего года, выбирают газ для отопления и хозяйственных нужд. Автономная система газификации частного дома может быть хорошей альтернативой централизованной системе газоснабжения и другим источникам энергии.

Автономное газоснабжение

Вернуться к оглавлению

Что такое автономная газификация

Когда голубое топливо подается не из центральной магистрали, а из индивидуальных резервуаров, принадлежащих жильцам, говорят об автономной системе газификации. Это независимая структура, которая обеспечивает газом отдельный дом или несколько домов и помещений.

Схема автономной системы проста. Она включает:

  • резервуар для хранения топлива — газгольдер;
  • трубопровод;
  • оборудование потребления газа.

Предварительно надо сделать необходимые замеры.

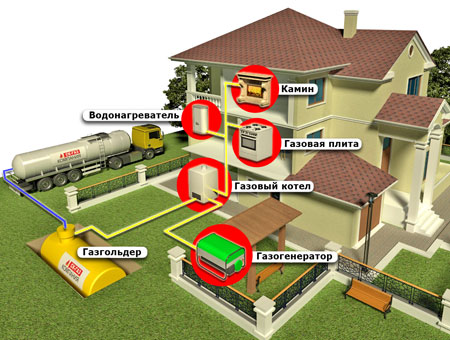

Газификация частного дома
Элементы системы автономной газификации частного дома
Вернуться к оглавлению

Зачем нужно оборудовать автономное газоснабжение

Основной причиной установки оборудования независимого газоснабжения считают невозможность подключения к центральной магистрали. Дом, земельный участок может быть расположен далеко от газопровода, тогда прокладка труб к центральному источнику будет экономически не оправдана.

Независимое газоснабжение позволяет избежать аварийного отключения подачи голубого топлива во время чрезвычайных ситуаций.

Индивидуальному застройщику и пользователю будет легче контролировать газопотери и лишние расходы, если газоснабжение в его доме не будет зависеть от общей сети.

При использовании голубого топлива в качестве источника энергии для отопления можно добиться экономии. Включая подачу газа только при необходимости и самостоятельно регулируя температуру воздуха в помещении.

Вернуться к оглавлению

Расчёт расхода газа в автономном газоснабжении частного дома

Расход газа рассчитывается с учетом:

  • климатических условий;
  • потребностей жильцов;
  • площади, состояния дома;
  • наличия других источников энергии.

Чтобы рассчитать среднее потребление голубого топлива, при условии, что это единственный источник энергии, можно воспользоваться следующей формулой:

  1. Для получения требуемой мощности оборудования площадь дома делят на 10.
  2. Полученный показатель можно разделить на 2 из-за того, что обычно оборудование не используется на полную мощность.
  3. Результат умножают на количество дней в месяце (в среднем 30 дней) и количество часов в сутки (24) — так получают потребность в КВт/час.
  4. Один литр газа выделяет 11,2 КВт/ч. Исходя из этого, полученную потребность делят на 11,2 и выходят на месячный расход газа.

Допустим, площадь дома составляет 100 м2, тогда расход газа в месяц составит 321 л: 100/10/2x30x24/11,2.

Виды газгольдера
Разновидности газгольдеров с обозначениями объема в литрах
Вернуться к оглавлению

Стоимость автономной газификации

Прайс-лист поставщиков услуг по установке автономного газоснабжения включает следующие позиции:

  1. Оборудование под ключ, включая цену газгольдера, его доставку, установку, крепление, установку бетонной плиты под резервуар, монтаж газопровода, цокольный вход, сдачу в эксплуатацию.
  2. Земельные работы.
  3. Первичная заправка газом.

По отдельному запросу предоставляются котировки на котлы, конденсатосборники, катодную защиту, датчики, дистанционное управление.

Уровень средних цен на оборудование и монтаж независимого газоснабжения составляет:

Читайте также
Схема разводки двухтрубной системы отопления многоквартирного и частного дома
Площадь дома, м2, не более Объем, л Цена «под ключ», руб Земельные работы, руб Первичная заправка топливом, руб Итого, руб
150 2 700 170 000- 270 000 15 000 40 163 225 163 – 325 163
250 2 850 180 000 – 305 000 15 000 72 144 267 144 – 392 144
400 6 400 225 000 – 350 000 20 000 95 200 340 200 – 465 200
600 9 150 340 000 – 470 000 20 000 136 106 496 106 – 626 106
800 10 000 350 000 — 490 000 20 000 148 750 519 750 – 658 750

Стоимость установки получается достаточно высокой. Одним из способов сокращения расходов на автономную газификацию может быть использование одного газгольдера для газоснабжения нескольких домов.

Тогда на одно хозяйство упадут только затраты на индивидуальный трубопровод, внутридомовое оборудование и часть расходов, связанных с установкой газгольдера. Расходы на дальнейшее обслуживание также могут быть разделены между несколькими пользователями.

Вернуться к оглавлению

Преимущества и недостатки автономной газификации частного дома

К достоинствам системы относятся:

  1. Экологическая безопасность. При сгорании газа в окружающую среду выделяется небольшое количество вредных веществ.
  2. Бесшумность.
  3. Экономичность.
  4. Безопасность. При правильной установке оборудования, использовании клапанов, перекрывающих подачу газа при нарушениях функционирования оборудования, риск возникновения пожара или взрыва минимальный.

Среди недостатков:

  1. Высокая стоимость. Производители предлагают оборудование, стоимость которого повышается за счет дополнительных комплектующих: функциональных датчиков, системы дистанционного управления. При выборе оборудования необходимо четко понимать цели, предполагаемый объем потребления газа, требования к безопасности и на основе этих факторов выбрать оптимальное по цене техническое решение.
  2. Газ низкого качества.
  3. Снижение безопасности из-за некачественной установки оборудования.
  4. Регулярное повышение цен на газ.

Перед началом работ надо взвесить все «за» и «против».

Вернуться к оглавлению

Требования безопасности и проектная документация

Система автономного газоснабжения должна быть не менее безопасной и надежной, чем централизованная. Прежде чем ее установить, необходимо подготовить проект и согласовать его со службой газоснабжения, пожарной инспекцией, экологами, архитекторами, электриками.

Проектная документация включает план участка, схемы газопровода, характеристики емкости для хранения газа, конденсатора, испарителя, рекомендации по молниезащите, химической защите, заземлению и другие. После всех согласований на руки выдается разрешение на строительство.

Смотрите в видео: список документов для газификации дома.

Согласование Ростехнадзора не требуется при выполнении следующих условий:

  • объем емкости для хранения составляет менее 10 000 л;
  • все конструкции установлены в соответствии с положениями СНИП, скача;
  • общая мощность оборудования в доме составляет меньше 100 кВт.

Вся система газоснабжения, используемое оборудование, место установки должны отвечать требованиям безопасности.

Вернуться к оглавлению

Установка и заправка газгольдера

Газгольдеры устанавливаются вне пределов дома на поверхности земли или под землей ниже уровня промерзания. Подземные резервуары более безопасны. Вокруг них поддерживается постоянная температура. Нет риска перегревания в жаркую погоду и уменьшения свойства превращения сжиженного газа в газообразное состояние зимой.

Читайте также
Схема разводки труб для канализации в частном доме

При установке газгольдеров учитывают следующие нормативы:

  • расстояние до жилых помещений — не менее 10 м;
  • до источников питьевой воды и других водоемов – не менее 15 м;
  • до деревьев и подсобных помещений – не менее 5 м;
  • до ограждений – не менее 2 м;
  • до ЛЭП – половина высота опоры.

В некоторых случаях требуется специальная гальваническая защита.

Установка газгольдера
К установке наземных емкостей предъявляются более высокие требования безопасности

Для повышения уровня безопасности рекомендуется установка дополнительного оборудования:

  1. Датчик заправки активизирует клапан наполнения газгольдера при заполнении его на 85%.
  2. Предохранительный клапан отвечает за выброс газа при опасности.
  3. Запирающий клапан перекрывает выход газа из емкости в случае нарушения работы оборудования.
  4. Клапан давления в трубопроводе.
  5. Система автоматического контроля и загазованности и отключения подачи газа.
Газгольдер
Оборудование для газгольдера

Газообеспечение небольших летних домиков с малой потребностью в газе осуществляется с использованием специальных баллонов.

Их установка не требует такой кропотливой и тщательной подготовки, как установка газгольдера. Тем не менее и для них существуют определенные требования:

  • их устанавливают в отдельных подсобных помещениях в стороне от дома;
  • площадь помещения должна превышать размеры установленных баллонов в 8 раз
  • внутренние поверхности покрывают устойчивыми к воспламенению материалами, обеспечивают вентиляцию.
Баллоны с пропаном
Баллоны должны храниться в металлическом ящике вне дома

Где бы ни устанавливались баллоны, их ставят вдоль одной стены вертикально на подносы. После их установки и подключения, обязательно проводят проверку функционирования оборудования. Это происходит в присутствии сотрудников газового хозяйства. После проверки получают разрешение на эксплуатацию.

От резервуара, в котором хранится газ, проводится трубопровод к цокольному вводу – конструкции для ввода труб в дом. Все разводки прокладываются под землей открыто. Не допускается использование декоративных элементов и прокладка труб в доме и подсобных помещениях, где установлены приборы, работающие на сжиженном газе.

Наружная часть сети утепляется устойчивыми к возгоранию материалами. Разъемные соединения устанавливаются только на месте выхода газа из хранилища и в точке цокольного ввода.

Газификация дома
Соединения на протяжении газовой магистрали должны быть неразъемными

Котел устанавливается в котельной — отдельном, вентилируемом помещении площадью 15 м3. Постоянный приток воздуха необходим для горения газа, а также во избежание отравления продуктами горения. На одной из стен должно быть сделано окно, дверь — открываться наружу. Вместо отдельного помещения возможна установка в подвале или цоколе. В этом случае требуется система контроля содержания газа в воздухе.

Заправка газгольдеров производится с автомобиля с цистернами, перевозящего сжиженный газ. Баллоны заправляются спецслужбами.

Заправка загом
Самостоятельная заправка газом баллонов запрещена

Вам так же может быть интересно: варианты комбинированного отопления для частного дома.

Вернуться к оглавлению

Заключение

Система автоматической газификации дома — недорогая и эффективная альтернатива другим источникам энергии.

На этапе ее монтажа требуются достаточно большие денежные вливания, но ее надежность, низкие эксплуатационные расходы и независимость от централизованного газоснабжения окупают первоначальные вложения. При монтаже и установке системы важно соблюдать требования безопасности.

Советуем посмотреть 2 части видео про установку автономной газификации.
