Потолочные вентиляционные диффузоры


Диффузор вентиляционный – это механическое устройство, предназначенное для ввода, вывода и перемешивания воздуха в помещении. Помимо этого он выполняет декоративную функцию, прикрывая технические вентиляционные отверстия.

Внешне он похож на простую вентиляционную решетку, но строение у него более сложное. Отдельные модели оснащаются камерами статического давления. Диффузор улучшает тягу, что положительно сказывается на уровне проветриваемости помещения.

Виды вентиляционных диффузоров

Вернуться к оглавлению

Особенности вентиляционного диффузора

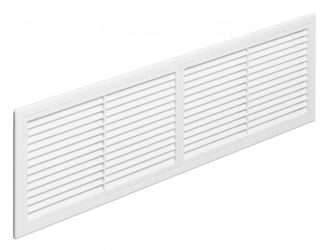

Вентиляционная решетка это и есть диффузор, но самой простой конструкции.

Решетка из нержавеющей стали
Вентиляционная решетка из нержавеющей стали

Однако цена на эти изделия существенно отличается, и тому есть веские причины:

  1. Если вентиляционная решетка только прикрывает вытяжку и собирает жир и пыль, чтобы не допустить ее попадания в вентиляцию, то диффузор дополнительно отвечает за перемешивание воздуха.
  2. Внутри установлены лопасти, отвечающие за этот процесс. Конструкторы и инженеры работают над их формой, чтобы добиваться лучших показателей.
  3. Благодаря диффузору свежий воздух разлетается по помещению равномерно во все стороны, тогда как из вентрешетки он дует одной струей. Если воздух идет одним сплошным потоком, то по факту в помещении получается сквозняк, который может негативно сказаться на здоровье человека, особенно если у него ослаблен иммунитет.
Потолочный диффузор
Потолочный диффузор прямоугольный

Вентрешетка в состоянии проветрить только небольшую часть помещения, тогда как в остальной воздух застаивается.

Принцип распределения воздуха в диффузоре
Вытяжной диффузор на вентиляционную трубу — принцип распределения воздуха
Вернуться к оглавлению

В каких ситуациях требуется приобретать диффузор

Безусловно, диффузор требуется не в каждом помещении. Если речь идет о простой вентиляции, как в многоквартирных домах, где тяга создается только за счет перепада давления, вполне достаточно и вентиляционной решетки.

Установка более сложного устройства никак не поможет улучшить производимость шахт, которые в таких домах идут вертикально, и входы в них выполняются прямо на стенах.

Воздуховод в санузле
Горизонтальный воздуховод в санузле

С горизонтальными вентиляционными каналами все обстоит несколько иначе.

Дело в том, что по таким трубам движение воздуха затрудняется, из-за чего их оснащают вентиляторами, для создания принудительной тяги. Каналы эти проходят под потолком, а значит, появляется возможность всасывать и распределять воздух в разных направлениях – на стене этого делать не имеет смысла.

Возле вентиляционного входа создается пространство с разряженным воздухом, так как его часть устремляется в трубу. Так как пустоты наш мир не терпит, его тут же замещает другой объем, забираемый из комнаты.

Несложно понять, что в помещение должен быть организован аналогичный по объему приток воздуха, чтобы вентиляция нормально функционировала.

Приточно вытяжная вентиляция
Схема работы приточно-вытяжной вентиляции

Диффузор помогает усилить тягу, при этом за счет формы лопастей ему удается максимально распределить воздух. Это утверждение одинаково справедливо как для вытяжных, так и для приточных моделей.

О приточно-вытяжной системе вентиляции можете подробнее узнать из статьи на нашем сайте.

Отдельные диффузоры умеют изменять скорость подачи воздуха и его удаления. Цена на такие модели самая высокая.

Вернуться к оглавлению

Виды диффузоров

Различаться диффузоры могут по разным признакам. Самый важный – способ разделения струи воздуха на потоки. Бывает их два вида – вихревые и рассеивающие (их еще называют щелевыми).

Вихревые диффузоры

Если посмотреть на такой диффузор, то станет понятно, что он напоминает классическую турбину, или вентилятор. Лопасти изделий устанавливаются таким образом, что воздух, проходя через них, закручивается в вихрь.

Благодаря этому скорость перемешивания воздуха в помещении возрастает в несколько раз, растет общая производительность системы вентиляции.

Как и прочие модели, они могут иметь прямоугольный или круглый корпус, однако внутренний проход всегда остается круглым, то есть перемычки всегда устанавливаются радиально.

Хороши такие приспособления для небольших помещений, в которых нужно проветривать максимально быстро, например, ванных, туалетах, банях, кухнях и прочее.

Хотя изначальное их предназначение – большие комнаты с высокими потолками. Располагают их так, чтобы зона охвата была наибольшей.

Термостатический привод
Диффузор вентиляционный круглый с термостатическим приводом

Внутренняя часть такого диффузора имеет форму цилиндра. Далее, через переходники, их можно соединять и с прямоугольными трубами.

Для улучшения движения воздуха внутри изделия может быть установлена крыльчатка, приводимая в движение потоками воздуха.

После разгона она уже сама начинает толкать воздух – в общем, получается замкнутая система. Особенно эффективны крыльчатки на термостатическом приводе, который работает за счет перепада температур.

Диффузор «Арктос»
Диффузоры «Арктос»

Также хороши модели с электрическим двигателем. Они создают движение воздуха принудительно. Тут появляется возможность регулируемого управления режимами работы.

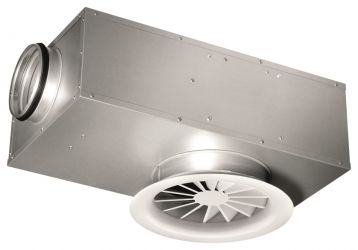

Выше мы упоминали про изделия с камерами статического давления. Нужны они для уменьшения слишком активного движения воздушных масс.

Вентиляция с камерой статического давления
Промышленный диффузор 600х600 с камерой статического давления

Данное приспособление требуется для устранения сквозняков и устанавливается в хорошо продуваемых помещениях.

Читайте также
Прокладка труб канализации внутри частного дома и в земле

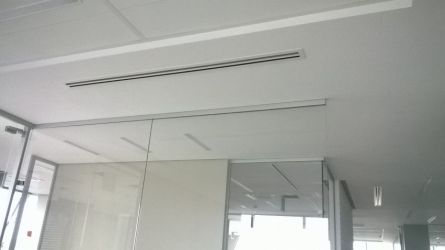

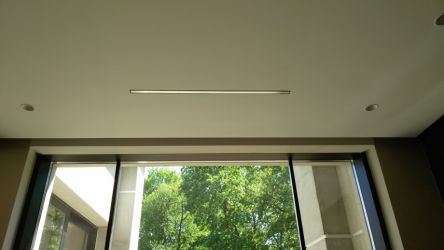

Щелевые диффузоры

Отверстия в таких приборах имеют характерную форму прямой щели. При этом они также могут быть направлены в разные стороны, чтобы распределять воздух по комнате.

Расположение щелей и их форма тщательно продумываются производителями. Именно они определяют направление и объем перекачиваемого воздуха.

Форму и размеры подобные изделия могут иметь самую разную – просмотрите следующие фотографии.

Применяют их в комнатах, где вентиляция имеет малую и среднюю производительность. Это могут быть и жилые комнаты, и гардеробные, и технические помещения.

У щелевых диффузоров есть одна важная особенность (относится не ко всем моделям) – они могут быть регулируемыми, на манер жалюзи.

Пользователь самостоятельно может направить воздух в нужную сторону и изменить интенсивность его движения. У изделий может также присутствовать камера статического давления.

Струйный (сопловый) диффузор

Покупают их достаточно редко. Применение у них одно, направить воздух в определенную точку помещения, в которой невозможна установка вентиляции.

Вращающееся сопло
Вращающееся сопло струйного диффузора

В отличие от остальных моделей, эта не рассевает воздушные потоки, распределяя их равномерно по площади, а, наоборот, формирует единую четко направленную струю.

Для этого в изделие установлено специальное сопло. Оно может вращаться в определенном диапазоне, что позволяет осуществлять настройку.

Регулируемые потолочные диффузоры

Это отдельный класс устройств, которые позволяют менять интенсивность потока воздуха.

Анимостат
Диффузор вентиляционный 100 мм — анимостат

На фотографии вы можете видеть классическое строение такого устройства. В центре находится подвижный клапан, который умеет перемещаться вниз-вверх, за счет чего и меняется пропускная способность.

При уменьшении щели на вентканале, сила струи будет увеличиваться.

Есть и другие модели, когда регулировка осуществляется за счет поворота лопастей вокруг оси. Также внутри может быть установлен воздушный клапан, который при движении вниз перекрывает канал вплоть до его полного закрытия.

Группа регулируемых диффузоров носит отдельное название – анемостаты.

Из продвинутых моделей можно отметить:

  • Регулируемые устройства с термостатическими головками, которые при повышении температуры увеличивают проходимость воздуха. Работают они в автоматическом режиме.
диффузор с термостатом
Диффузор вентиляционный потолочный круглый с термостатом
  • Изделия с датчиками присутствия – активизируются только при нахождении человека в комнате. Использовать их можно для туалетов и подобных небольших помещений.
  • С анализатором воздуха. При помощи подобного оборудования можно точнее регулировать микроклимат в помещении, что важно для определенных видов деятельности, например, разведения растений.
Поток воздуха
Как меняется поток воздуха, при изменении положения клапана диффузора

Назначение диффузоров

Делят диффузоры также и по месту применения.

Существуют следующие типы:

  1. Вытяжные – название говорит само за себя. Через них воздух должен активно удаляться из помещения. Устанавливают их обычно под потолком, так как именно тут скапливается горячих воздух.
  2. Приточные — установлены на каналы, через которые воздух попадает в комнату. Отличие от вытяжных заключается в другом расположении лопастей и перегородок. Технически их можно взаимозаменять, но, будучи установленными не на своем месте, они буду справляться с работой хуже.

    Приточный диффузор
    Приточный диффузор
  3. Универсальные – модели ни туда, ни сюда. Могут работать как на приток, так и вытяжку, но делают они это значительно хуже специализированных решений.

    Светодиодная подсветка в вытяжной модели
    Приточно-вытяжная модель со светодиодной подсветкой
  4. Отдельной строкой стоят комбинированные диффузоры. Их особенность состоит в том, что часть их используется для подачи воздуха, а часть для его оттока. То есть, они одновременно работают в двух направления. Конструкцию можно назвать еще и композитной.

Материалы, из которых делают диффузоры

Вентиляция нужна для любых помещений, а значит, диффузоры должны соответствовать разным дизайнам и стилям интерьера.

И действительно, производители предлагают на выбор большой ассортимент изделий разной формы и размеров.

Основные материалы, из которых делают диффузоры — это:

  • Металл – изделия отличаются высокой прочностью. Могут быть железными, окрашенными или сделанными из нержавеющей стали. Также встречаются и алюминиевые изделия. В основном они применяются для технических помещений, в кухнях, общественных местах и прочее. На промышленных объектах, где установлены высокие требования пожарной безопасности, такие диффузоры не имеют конкурентов.
Вентиляция из стали
Регулируемый диффузор вентиляционный 200 мм из стали
  • Пластик – внешне ничем не отличается от крашенных металлических изделий, но в отличие от них имеет больше вариантов исполнения. Например, те красивые диффузоры под лепнину, что были показаны в начале статьи, сделаны именно из пластика. Конечно, этот материал не назовешь элегантным и богатым, но используется он часто и именно в жилых помещениях.
Декоративный вытяжная модель
Из пластика отливаются подобные красивые изделия
  • Дерево – достаточно редкий материал для подобных устройств, но на заказ отдельные мастерские исполняют подобное. Кому-то проще приобрести имитацию из пластика, но нравится она далеко не всем, поэтому люди отдают немалые деньги за эксклюзив.
Деревянная вытяжка
Деревянная крышка диффузора

Конечно, основание у нестандартных моделей также делается из пластика или металла. Меняется только лицевая часть.

Расположение диффузора

Конструкционные различия на этом не заканчиваются. Различают модели и помету их установки. Бываю стеновые, потолочные и напольные варианты.

Напольная модель
Напольный диффузор

В 95% процентах всех вентиляционных систем применяются потолочные устройства. Они не занимают места, могут с большей эффективностью распределять воздух.

Также это удобно и потому, что протяженные вентиляционные ходы могут быть спрятаны под фальшь потолками.

Перемешивающийся вверху воздух не доставляет никаких неудобств людям в помещении.

Но иногда конструкция вентиляции здания и его особенности заставляют использовать прочие решения. Например, бывает так, что проложены вентиляционные ходы по подвальному помещению.

Явление редкое, но существующее. В этом случае применяются напольные диффузоры.

Настенные диффузоры применяются и того реже.

Стеновая вытяжка
Стеновой диффузор стальной

Понадобится они могут в помещениях, где недостаточно приточных потоков воздуха. Такое иногда случается в квартирах после установки пластиковых окон и дверей. В этой ситуации хозяева вынуждены пробивать в стене небольшое отверстие и монтировать диффузор.

Если этого не сделать, то воздух в комнате быстро будет становиться спертым, окна начнут потеть, на откосах появится плесень.

Вернуться к оглавлению

Монтаж потолочного диффузора

Теперь давайте немного поговорим о монтаже. Выполнить его не очень сложно, но, как и в любом другом деле, имеются свои нюансы и правила.

Вентиляционные каналы
Такие вентиляционные каналы позволяют сохранить много места

В зависимости от типа и формы вентиляционного канала будет отличаться последовательность действий и подбор правильной фурнитуры.

Диффузор можно подключить к жесткому каналу, мягкому или в безканальное отверстие. При этом размер и форма соединяемых частей могут не совпадать.

Форма и размеры совпадают

Если вентиляция только собирается, то можно сразу подобрать комплектующие подходящих размеров.

Для этого:

  • К идущей под потолком вентиляционной трубе сначала подключается тройник, вывод которого будет направлен вниз.
  • Размер и форма вывода тройника соотносится с параметрами диффузора. Если вентиляционная труба, к примеру, круглая, а диффузор прямоугольный, дополнительно потребуется использование переходника. Соединение деталей выполняется согласно инструкции производителя системы.
Отводы вентиляции
Установка отводов
  • Если все детали подобраны точно по размерам, они просто вставляются плотно друг в друга.

Круглые трубы хороши тем, что совместно с ними можно использовать стяжки, делающие соединение герметичнее. В прямоугольных системах часто бывают утечки, отчего производительность вентиляции сильно страдает.

В качестве уплотнителя могут использоваться силиконовые герметики, но стоит понимать, что соединения становятся неразборными.

Очень удобно монтировать диффузоры на гипсокартонные поверхности. Для них разработаны специальные модели, которые удерживаются на материале при помощи пружинных фиксаторов.

Если изделие массивное или имеет камеру статического давления, фиксация осуществляется при помощи саморезов к каркасу, или на подвесы к капитальному потолку. Последнее решение применяется и на натяжных потолках.

Вентиляционный короб
По периметру помещения сформирован вентиляционный короб

При установке диффузора на натяжной потолок очень важно сделать соединение полностью герметичным, иначе потоки утекающего воздуха будут колыхать полотно, что создаст шум, да и просто некрасиво.

Подвесы и шпильки также идут в ход, если диффузор подсоединяется к мягкому рукаву.

Размеры не совпадают – применение адаптеров

Когда не совпадает форма или размер, применяются переходные адаптеры, в качестве которых выступают и камеры статического давления.

Правильно комплектовать каждый диффузор таким устройством, но так не делают, так как они занимают очень много места. Это касается моделей и с нижним, и с боковым подключением, хотя последние компактнее.

Адаптер вытяжки
Разобранный адаптер

Внешне камера статического давления имеет вид параллелепипеда. Снизу к нему подключается диффузор. Вентиляционный канал может подходить сбоку или сверху.

Форма выходного патрубка может быть исполнена как круг, квадрат, овал, прямоугольник.

Адаптеры могут отличаться по функциональной оснащенности:

  • Варианты с поворотным клапаном – используются в тех случаях, когда подобной функции не предусмотрено у диффузора.
  • С фильтрационными установками – устанавливают их на приточные каналы, чтобы воздух, поступающий с улицы, очищался от излишков пыли и различных вредных веществ. Использование такого оборудования предполагает регулярную ревизию и обслуживание.
Фильтры в вентиляции
Фильтрующий элемент в вентиляционной системе
  • С рассекателем воздушной струи – речь идет о металлическом воздухораспределителе (сетке) с мелкими ячейками. Используются они в мощных вентиляционных установках, чтобы предварительно разбить поток воздуха.

Камеры статического давления делают преимущественно из нержавеющей стали толщиной до 0,8 мм. Размеры их стандартизированы, но есть компании, занимающиеся изготовлением таких товаров на заказ. Также можно отыскать модели, сделанные из пластика.

Нередко камеры утепляются, чтобы избежать образования конденсата на них. Поступают так с притяжными каналами, так как зимой по ним идет холодный уличный воздух.

Адаптеры могут быть выполнены и в виде простых переходников – посмотрите на следующие фото.

Многоуровневый переходник
Многоуровневый универсальный переходник из пластика
  • Такой адаптер подрезается по длине, на уровне кольца нужного диаметра.
Переходник вентиляционный
Переходник с круглой трубы на прямоугольную
  • При помощи такого переходника в системе можно использовать трубы разной формы.
Размер переходника
Переходник по стандартным размерам
  • Такие адаптеры применяются в промышленной вентиляции.
Вернуться к оглавлению

Заключение

Итак, по ходу статьи было рассказано о назначении диффузора и его основных и дополнительных функциях. При помощи этого на первый взгляд нехитрого устройства можно существенно улучшить систему вентиляции своего дома. Если вы столкнулись с проблемой сырости стен, «плачущих» окон, то стоит задуматься о приобретении.

Советуем посмотреть видео: характеристики диффузоров и их разновидности.
