Деревянный люк в подпол: чертежи и схема, как сделать своими руками

Подпол в доме – это возможность хранения съестных припасов и других вещей, не захламляя жилое пространство. Многие предпочитают сделать деревянный люк в подпол своими руками, потому что он дешевле готовых конструкций и проще в монтаже.

Можно предусмотреть и дверь с лестницей, но они требуют много места и по деньгам обойдутся намного дороже.

Деревянный люк в подпол

Вернуться к оглавлению

Чем удобен люк и его недостатки

Важный и единственный плюс – это экономия пространства. Такой вход можно сделать в середине комнаты, он становится частью пола, при этом может быть незаметным.



Из недостатков можно отметить:
Узкий проход, что неудобно для тучных людей.
Крутая приставная лестница, которая может стать причиной травмы.
Высокие требования к прочности, из-за чего люк может получиться тяжелым.

При изготовлении люка сложно без опыта и хорошего инструмента сделать его незаметным. Магазинные решения тоже нуждаются в умелой отделке.

Решения из магазинов стоят дорого.

Вернуться к оглавлению

Особенности люков, как проходов в погреба

Как уже стало понятно, люк – это дверца, которая маскирует вход в подвал и конструкционный элемент с важными функциями.

  • После установки люк становится частью пола. По нему также будут ходить люди, а значит, он должен выдерживать нагрузки.
  • Люк должен обладать герметичностью, так как он отделяет жилое помещение от нежилого. Через него не должны в комнату проникать неприятные запахи.
  • Хороший люк либо утепляется, либо делается из материалов, непроводящих тепло. Иначе, так как погреб не отапливается, под крышкой постоянно будет собираться конденсат из-за перепада температур.
  • Изделие высокого качества не должно выделять на фоне остального интерьера. Наоборот, оно должно быть незаметным, и сочетаться с обстановкой.

Из конструкционных дополнений люк комплектуется:

  • Надежной ручкой для поднятия крышки.
  • Системой газлифтов, которые помогут с поднятием, и не будут давать крышке самопроизвольно опускаться. Люк может оснащаться любым другим фиксирующим механизмом. Лучше, чтобы было и то, и другое.
  • Обязательна система запора, которая не позволит люк отворить детям.
  • Следует предусмотреть открывание люка изнутри.
  • Лестница крутая, потребуются поручни, которые ставятся в самом погребе и могут устанавливаться на крышке люка.
газлифты на крышке
Тут предусмотрены и газлифты и надежные поручни

В магазинных изделиях, по большей части, все перечисленное уже реализовано.

При выборе газлифта, главное, не экономить. Недорогие китайские модели долго не служат, и могут стать причиной самопроизвольного захлопывания.

рама с крышкой
Для широкого люка потребовалось восемь амортизаторов

При покупке обязательно проверьте рабочий вес изделия и максимально допустимые нагрузки — соотнесите их с массой крышки люка с учетом ее последующей отделки. Необходимо сделать 15% запас, чтобы крышка и держалась хорошо, и закрывалась нормально.

Если люк действительно очень тяжелый, следует предусмотреть дополнительную систему фиксации в открытом положении, на случай выхода газлифтов из строя.

Вернуться к оглавлению

Что нужно учитывать при составлении чертежа люка

Помимо строения конструкции, важно определить место установки. Лучше это делать на этапе строительства дома, чтобы заранее знать, что и где лучше расположить.

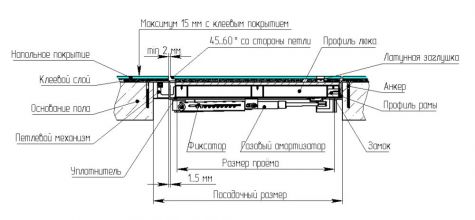

подробный чертеж
Чертеж люка в подвал под плитку

При этом учтите следующие моменты:

  1. Стоит выбирать точки, находящиеся чуть в стороне от стен. Жаться к ним не стоит, потому что во время эксплуатации хода крышка может задевать отделку, да и распахиванию это может мешать. Вдоль стен обычно расставляют мебель, что тоже может стать неудобством. Поэтому ориентируйтесь, если не на центр комнаты, то хотя бы на отступ от стен.
  2. При планировки кухни в частном доме в середине ставят обеденный стол. В этом же помещении чаще и делается проход вниз, так что соотнести положение этих объектов также стоит, иначе придется постоянно двигать мебель.
  3. Каркас люка имеет с внешней стороны ступенчатое строение, что позволяет ему опираться на пол и иметь мощное ребро жесткости. Такой же формы должен быть и проем, что позволит выполнить установку заподлицо, а после замаскировать люк.
ступенчатое строение рамы
Чертежи люка в подвал с амортизаторами – ступенчатое строение рамы
  1. Размер люка надо выбрать по самому крупному потенциальному пользователю, чтобы вниз было удобно спускаться, и не с пустыми руками.

Чертежи подвальных люков

Давайте разберем строение нескольких вариантов люков на примере нескольких чертежей.

Классический скрытый люк

На этом фото снизу изображено строение классического скрытого люка откидного типа (ляды).

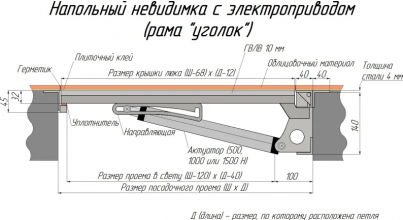

схема люка
Чертеж люка в погреб

Изделие изображено в разрезе, но постараемся все подробно объяснить:

  • Люк имеет периметральную раму, сделанную их стального уголка толщиной 3-4 мм.
  • Изнутри к внутреннему углу рамы приварены скрытые петли, от которых отходят кронштейны Ш-образной формы, соединенные с рамой крышки. Ход такой петли не может быть больше 90 градусов, поэтому крышку устанавливают практически в вертикальном положении.
  • К полу каркас люка крепится на саморезы или дюбель-шурупы в зависимости от типа материала пола.
  • С другой стороны рамы имеется поворотный замок, управляемый съемным ключом. Он же может выступать в роли ручки, но при отделке крышки керамической плиткой это опасно, поэтому либо покупают мощную присоску, либо монтируются отдельный ухват.
  • Рама крышки обшита листом гипсоволокна. Это достаточно прочный материал, чтобы выдерживать вес человека. При этом он обладает высокой адгезией. Можно надежно приклеивать к нему ту же керамическую плитку.
Читайте также
Планировка подвала в частном доме

Люк на газовых амортизаторах

Отличие этой схемы состоит в том, что в нее включены газовые подъемники. Мы видим, что внизу они упираются на выносные кронштейны — часть петельного механизма. Сама петля мало чем отличается от предыдущей, кроме формы кронштейна.

крышка на газовых амортизаторах

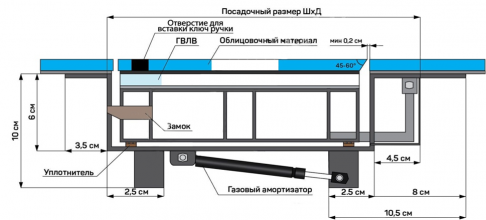

Чертеж люка в подвал на газовых амортизаторах

Газовый амортизатор выполняет сразу четыре функции: толкает люк вверх при его открывании; сопротивляется его опусканию, что позволяет закрыть крышку мягко и без удара; удерживает крышку в открытом состоянии; выступает в роли ограничителя, не давая открыться дальше положенного.

Отделка крышки люка всегда выступает за ее края, чтобы замаскировать их. Если люк будет открыт слишком широко, она упрется в пол, из-за чего отделка может повредиться или оторваться вовсе. Поэтому ограничитель у люка, облицованного керамикой, должен быть всегда.

На этой схеме показано строение петли люка. Она двухопорная. От ш-образного кронштейна удалось избавиться за счет уменьшения внутреннего размера проема.

крышка с защелками
Чертеж петли для люка в подвал

Не самое удачное решение, так как петля остается практически на виду. Обрамление крышки за отделкой не спрячешь, но если оно изначально сделано в виде аккуратной алюминиевой окантовки, будет смотреться красиво. Для домашнего люка такая петля будет не лучшим вариантом.

Люки также бывают и распашные, состоящие из двух створок, откидываемых в разные стороны.

По сути, они делаются по точно такому же принципу. Складные люки можно встретить реже, так как их и сделать сложнее, и пользоваться ими не так удобно.

Вернуться к оглавлению

Материалы для изготовления люка

Конструкция заводских изделий не отличается высокой сложностью. При наличии нужного инструмента, можно собрать люк ничуть не хуже.

Все комплектующие легко достать в продаже – даже петли готовые можно купить на мебельных базах.

Так как готовые решения производятся из металла, для сборки самодельного аналога потребуется сварочный аппарат и умение с ним работать.

сварка рамы
Сварка металлической рамы для крышки люка

Из металла стабильно изготавливается рама всего люка и крышки каркаса.

Напоминаем, что изделие должно выдерживать вес человека.

Обратите внимание, как располагается стальной уголок во внешней раме – он развернут полочками от центра.

люк из металла
Строение металлического люка

Самодельные приспособления часто устроены иначе – уголок проворачивается вокруг оси на 90 градусов, что позволяет создать простую и надежную полочку. Недостаток такого подхода в том, что под раму приходится делать более глубокую выемку в основании, что не всегда приемлемо.

Рама крышки люка имеет несколько перпендикулярно расположенных ребер жесткости. Их равномерно распределяют по площади детали, чтобы облицовочный материал имел больше опорных точек, что не позволит ему прогибаться под нагрузками.

Помимо упомянутого ранее гипсоволокна для обшивки люка могут использоваться и другие материалы: ОСП панели, ДСП, фанера, доски, металлические листы. Выбор облицовки определяет прочность и возможности последующей отделки.

крепление крышки
Материал крышки люка – металлический лист

Петли для люка делаются только из металла, так как это надежно, более компактно, да и готовый вариант, как на следующей картинке, приобрести можно.

петли для крышки
Петли-пантографы из оцинкованной стали

Конечно, для тяжелого люка они не подойду, но для собираемого из дерева их будет достаточно.

Как вариант можно использовать даже обыкновенные рояльные или дверные модели, но они будут оставаться на виду. Подойдут и шарнирные модели с пружинами.

Практически все описанные выше детали могут быть выполнены из дерева. Такой люк будет намного легче по весу, его также можно отделать любыми материалами. Исключение, помимо петель, составляют газлифты и запирающие механизмы.

Стоит в состав люка включить и резиновые уплотнители по периметру примыкания крышки. Это позволит не проникать из подвала сырости, холоду и запахам – у этого помещения должны быть предусмотрены другие вентиляционные ходы.

Про утеплитель мы уже писали, но не сказали, какой материал для этого хорош.

Пенополистирол
Экструдированный пенополистирол

Это однозначно должен быть полимерный утеплитель. Идеальный кандидат – экструдированный полистирол, который даже можно ничем не закрывать.

Минеральная вата в подвале будет тянуть в себя сырость, из-за чего сильно потеряет в теплоэффективности.

Обычный пенопласт сгодится только, если его спрятать под обшивкой, так как прочность материала оставляет желать лучшего. Можно утеплиться монтажной пеной, но ее также придется чем-то прикрыть.

Узнайте из статьи на нашем сайте: как утеплить погреб изнутри в частном доме.

Вернуться к оглавлению

Изготовление люка в подпол своими руками

Теперь давайте рассмотрим порядок сборки простого деревянного варианта люка. Инструкция будет пошаговой, снабженной подробными фотоснимками.

Читайте также
Лестницы в многоквартирном доме

Чтобы максимально упростить конструкцию, требуется предварительно внешнюю раму укрепить по периметру проема. Сваривается она, напоминаем, из металлического уголка, фиксируется – за счет анкеров из арматуры, уходящих в толщу бетона, или саморезов, если перекрытие у вас деревянное.

На деревянное перекрытие металлический уголок можно не ставить – достаточно с отступом от верхнего края на толщину материала крышки закрепить опорную рейку. Для надежности ее лучше всего сажать на мощные оцинкованные саморезы, которые не будут ржаветь от сырости.

  • Составляться люк будет из отдельных досок, толщиной 25-30 мм. Чем шире проем, тем толще должна быть доска.
  • Пиломатериал прикладывается на предполагаемое посадочное место и прямо по нему отмечается карандашом. Дальше берется столярный угольник и по нему чертится ровная линия под 90 градусов. При разметке доски важно оставлять по 2-3 миллиметра с каждой стороны, чтобы они становились свободно. Не забываем, что дерево, если напитает влагу, увеличивается в размерах.
разметка доски
Разметка досок по размеру люка
  • Далее по отмеченной линии материал разрезается циркулярной пилой, а еще лучше – торцевой. Так срезы будут более правильными и ровными.
процесс резки
Резка досок
  • Аналогичным образом нарезаем нужное количество досок, пока не заполнится весь проем. Последняя доска будет отрезаться еще и в ширину. Если она получается слишком узкой, то стоит предварительно снять немного с толщины каждой предыдущей доски. Конечно, это займет дополнительное время и силы, но так конструкция будет прочнее, да и вид будет более правильный.

В зависимости от толщины уголка и того, на какой уровень требуется поднять крышку, к доскам прикручивается рейка. Точнее, она связывает все отдельные детали между собой. На фото мастер уложил рейку прямо на уголок, и начал вкручивать сверху саморезы.

крепление досок
Связка отдельных досок в щит

Решение наиболее простое, но так доски будет приподняты над краем рамы. Если так делать не хотите, сместите рейки немного к середине.

Помимо направляющих реек щит будут укреплять еще и раскосые, как показано на следующем фото.

укрепление щита
Дополнительное укрепление щита

Для прочей надежности вместо реек на укосы лучше взять те же доски. Их все равно не видно, но усиливают они намного лучше. Рейки необходимо прикручивать к каждой доске без пропусков.

Перед сборкой конструкции воедино все доски рекомендуется зашлифовать до гладкого состояния – так же поступают и с рейками. Не помешает сразу пропитать дерево, если это планируется сделать. Дело в том, что при обработке некоторыми составами, например, морилками, древесные волокна поднимаются, после чего нужна повторная шлифовка.

Вместо обработки, на доску модно настелить тонкий слой фанеры, которая станет хорошим основанием для любой последующей отделки. Главное, точно выверять толщину всех монтируемых слоев.

Простые деревянные крышки люка не будут испорчены остающимися на виду петлями, поэтому проще всего использовать дверные. Они крепятся к торцу щита, связываясь именно с досками, а не рамой.

Удобнее всего проводить работу, поставив люк на ребро нужной стороной.

крепление петель
Монтаж дверных петель

Наступает самая сложная часть работы – регулировка положения крышки люка. Ее необходимо выставить на весу так, чтобы петли заняли правильное положение – их ось должна быть чуть выше края рамы.

Для этого используется подставка из любых удобных материалов.

крепление крышки
Установка крышки люка

После выставления приступаем к монтажу. Петли к металлическому уголку можно закрепить на саморезы по металлу, с буром на конце. Конечно, толстый уголок пройти так непросто, но это возможно, если саморезы используются качественные.

Как альтернативный вариант, можно предварительно брать сверло по металлу немного меньшего диаметра, чем крепеж, и насверливать отверстия.

крепление петель
Крепление петель к раме на саморезы

Не спешите закручивать все саморезы разом. Поставьте парочку, и проверьте, закрывается ли люк. Если все в порядке, продолжаем работу. Если нет, вносим коррективы, устраняем огрехи.

Далее крепится ручка для удобного открывания люка.

монтаж ручки
Установка ручки

Использовать можно любые варианты, в том числе и скрытые, под которые в толще доски придется выбрать полость определенной формы.

скрытая ручка
Ручка скрытого типа для деревянного люка

Удобнее всего это делать ручным фрезером. Для круглых моделей может хватить и коронки – внутренняя часть полости выбивается при этом стамеской.

покрытие маслом
Обработка люка машинным маслом
Вернуться к оглавлению

Видео: как сделать люк в погреб с амортизаторами


Вернуться к оглавлению

Заключение

В завершении работы мастер начал обработку люка машинным маслом. Конечно, его погребок находится не в доме, но суть верна, просто будут использоваться другие пропитки.

Оставшиеся на виду саморезы можно зашпаклевать, либо же, наоборот, подчеркнуть металлические детали, установив кованые элементы, которые придадут изделию колоритности.

При желании древесину можно искусственно состарить. Применяется для этого много методов. Самый простой – взять газовую горелку и подпалить поверхность материала. Далее при помощи жесткой металлической щетки удаляются прогоревшие мягкие волокна.

Затем происходит повторная шлифовка, и в завершение – пропитка льняным маслом. Такое изделие будет очень красивым, и его прятать не захочется.
