Петли для подвального люка


При изготовлении люка для подвала основная проблема – выбор петель и подъемного механизма. Детали должны обеспечить исправное открывание дверцы, справляясь с нагрузками от ее веса. Если установить ненадежные петли для люка в подвал, со временем они расшатаются и выйдут из строя.

поднятая крышка
Вместе с петлями на люк установлены газоподъемные механизмы
Вернуться к оглавлению

Типы петель для люка

Петли для люка разнятся по конструкции, форме, размерам и способам установки.

Вид петли, фото: Описание:

Накладная петля

Простой вариант – петли накладного типа, как на обычных дверях. Состоят из двух пластин, соединенных на оси в виде металлического штыря. Прикручиваются на саморезы к перекрытию и к крышке люка.

Дешевые, просто смонтировать, но есть недостаток – без утопления в толщу материала получается заметная щель, да и сами петли остаются на виду, и даже могут выпирать за плоскость пола.

Их устанавливают в обычно в утилитарных зданиях и помещениях, где требования к эстетике минимальные.

Скрытые петли для люка в подвал

Еще один простой вариант, но монтируется изнутри. Форма бывает разная,  одна из них имеет отверстия, в которые вставляется штырь (ось вращения), а у другой есть кронштейн, который за счет этого штыря удерживается.

Конструкция дает возможность откидывать люк под 90 градусов кверху.

Внимание! Такой угол открывания крышки — нормальный для многих скрытых петель. Важно предусмотреть механизмы для предотвращения произвольного закрытия.

Петлю используют с легкими крышками люка из дерева.

Петля-кронштейн потайная

Модификация предыдущего варианта. Состоит из широкой части, выгнутой в виде знака вопроса, и маленького основания, которое прикручивается или приваривается к перекрытию или внешней металлической раме конструкции.

Можно закидывать люк за выступающую за край проема отделку, не цепляя ее. Используют почти на всех люках скрытого типа.

Петля-ножницы для напольного люка на шарнирах

Применяют для самодельных люков. На фотографии автомобильный кронштейн от капота ЗИЛа. Конструкция в форме ножниц позволяет скрыть механизм внутри.

Петли прочны и работают хорошо. Пружина облегчает закрывание и открывание.

Петля пантограф

Эти петли напоминают предыдущие, но строение подвижных частей иное.

В начале подъема люк сначала движется вверх, потом начинается откидываться в сторону. Это позволяет без проблем преодолевать слои отделки пола, не повреждая их.

Хорошее решение для скрытого люка с отделкой плиткой.

Вернуться к оглавлению

Дополнительные приспособления

Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

система открывания
Петли для крышки люка в подвал

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Если люк тяжелый, он может вырвать петли, распахнуться слишком широко и повредить стоящие позади стенку, мебель. Внутрь также могут залезть дети.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Дополнение, фото: Описание:

Электропривод для люка

Когда дверца люка очень тяжелая, справиться с ее поднятием могут не все. Петли дополняют приводами обычно на электрической тяге. Управление  привода через кнопки и выключатели или пультом дистанционного управления. Стоит немалых денег, но надежное.

Привод играет еще и роль ограничителя и фиксатора.

Газовые упоры

Газлифты — амортизаторы, доводчики, которые постоянно давят на крышку люка снизу. Облегчают открывание крышки, а при ее опускании сопротивляются движению, что позволяет захлопнуть люк плавно, без сильного удара.

Важно! Любая тяжелая крышка должна оснащаться этим оборудованием, даже когда установлен электрический привод, которому не помешает помощь.

Стоят газлифты дешево. Нужно выбрать их грузоподъемность и количество по массе крышки люка, иначе они могут не справиться с нагрузками.

Газлифты помогают предотвратить самопроизвольное закрытие люка, но только на них рассчитывать не стоит.

Ступенчатые фиксаторы

На тяжелые металлические люки устанавливают и такие фиксаторы. При открывании крышки механизм по щелчкам раскрывается, затем получает надежный упор на подвижную перемычку, которая за счет встроенного механизма может быть убрана, когда люк нужно затворить.

Винтовой фиксатор

Назначение, ка и у предыдущего, только работает он по-иному. Когда люк открыт, фиксирующий винт с удобной пластиковой головкой затягивается и зажимает направляющую пластину, чего хватает для подстраховки газлифта.

Петля для люка с фиксатором

В магазине есть и петли с фиксирующими механизмами. Не самое удобное решение, так как для фиксации приходится дотягиваться до петель.

Чтобы люк не открыли дети, которые например, могут найти пульт управления от электрического привода, крышку стоит дополнить замыкающим механизмом.

Вернуться к оглавлению

Какие петли лучше для подвального люка

Если петли покупают в техническое помещение, например, гараж, скрывать их не надо.

Если на люк будут давить тяжести, его необходимо сконструировать так, чтобы в закрытом положении он свободно лежал на раме.

Петли для люка можно использовать и внешние, если они никак не мешают. При желании их декорируют, делая частью интерьера.

кованая петля
Декоративная кованая петля для люка

Если люк будет находиться посредине помещения и ничем прикрываться не будет, надо выбирать изделия скрытого типа. Их много, поэтому выбор зависит от принципа отворения, толщины отделочного материала, нагрузок.

Изделия с электрическим приводом выбирают, когда масса люка очень большая, и его сложно поднимать вручную, а также при необходимости подчеркнуть технологичность интерьера. Это может потребоваться в таком стиле как хай-тек или при оборудовании системы умного дома.

привод актуатор
Привод актуатор для люка – мотор совмещен с газовым упором

Петли сделаны из стали (оцинкованной, нержавеющей или крашеной) считаются довольно крепкими. Можно взять и алюминий, но его пластичность не рассчитана на тяжелые крышки люка.

Петля – несущий механизм, поэтому стоит попросить у продавца ее паспорт, если есть сомнения, что она не справится с нагрузками. В документе все указано в килограммах, а значит, ошибиться сложно. Надежнее петли с запасом прочности.

Не стоит покупать товары, сделанные из слишком тонких пластин – толщина металла должна составлять минимум 2 мм, если это сталь.

Вернуться к оглавлению

Как сделать петли для люка в подвал

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

  1. Сначала из гибкой проволоки делают макет будущей петли. Рассмотренный вариант будет в виде кронштейна, который позволит разместить механизм скрыто – такие петли подходят для люков, поверхность которых облицовывают плиткой или ламинатом.
    Макет позволит выполнить примерку по проему. В него можно внести коррективы. После этого составляют полноценный чертеж, который облегчит разметку основного материала.

    кусок проволоки
    Петли для люка в погреб своими руками — макет петли из алюминиевой проволоки
  2. Петля будет состоять из нескольких прямых отрезков, соединенных под тупыми углами. Так же необходимо нарезать металлические трубы. Разметку делают по макету, который прикладывается к трубе, как угольник, или по чертежу, что еще удобнее, да и результат будет более точным.
  3. Металл режут болгаркой или торцевой пилой, на которой можно точно выставлять все углы. Диск для инструмента берется специальный, по металлу.

    круг по металлу
    Отрезной круг по металлу
  4. Необходимо делать срезы максимально точными, поэтому разметку нужно произвести со всех сторон. Если все сделано правильно, получится следующее.

    пример макета
    Форма макета, повторенная кусками металлической трубы
  5. Полученные куски уже можно использовать как образцы для разметки второй петли. Детали должны получиться одинаковыми. Несоблюдение углов подгонки может привести к тому, что отдельные части труб выступают за границы – этого вполне можно избежать, если пользоваться угломером или транспортиром.
  6. Далее петлю проваривают по стыкам – сначала точками для прихватывания, а затем полностью по всем швам.
  7. Роль подвижной части изделия будут играть обычные накладные петли складного типа. Можно было бы и ее сделать самому, но это намного сложнее и не имеет смысла – экономия и так будет хорошая.
  8. Все сварные швы необходимо зачистить до гладкого состояния, чтобы результат был не только прочным, но и красивым. Основную поверхность металла зачищают металлической щеткой или наждачной бумагой, чтобы удалить с нее все следы коррозии. Это позволит краске лучше держаться. Затем металл обезжиривают. Для этого лучше взять бензин, так как он быстро испаряется.

    готовые петли
    Практически готовые петли для люка
  9. Для проверки петля временно крепится к перекрытию. Изготовленная конструкция, позволяет выполнять монтаж на потолок подвала, как показано на следующем фото.
    крепление петли
    Предварительный монтаж петли для люка

    пример открывания крышки
    Так будет открываться люк – большое количество колен кронштейна позволит открывать крышку под тупым углом
  10. Люк устанавливают на место и снизу прямо на перекрытии отмечают его границу. Убирают крышку в сторону и уточняют длину последнего отрезка трубы кронштейна. Сверху будет навариваться монтажная пластина, так что нужно взять в расчет и ее толщину.
  11. Лишнее обрезается и наваривается подпятник, в котором нужно насверлить несколько монтажных отверстий.
  12. Далее полноценная установка люка.

    установленная петля
    Установленный люк в открытом состоянии

Установленный дополнительный укос подпирает крышку спереди. Так можно сделать, если рама самого люка не очень прочная и ей нужны дополнительные точки опоры.

В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.

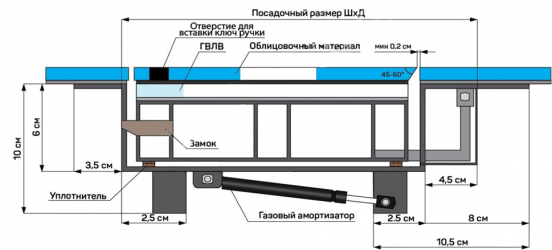

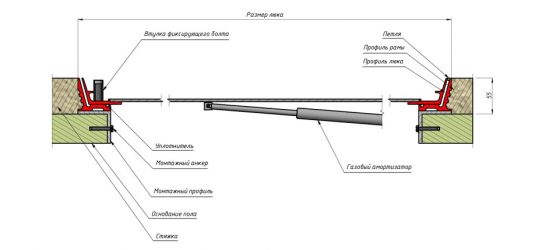

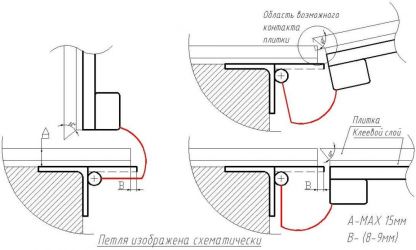

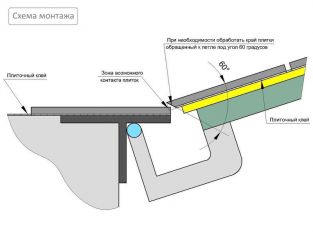

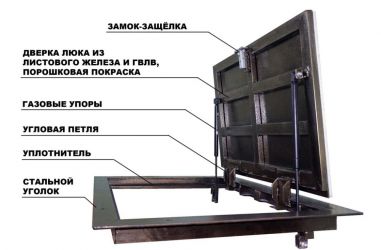

Чертежи и схемы установки петель для подвального люка

Вернуться к оглавлению

Видео: изготовление петель для крышки подвала


Вернуться к оглавлению

Заключение

Вариантов самодельного изготовления петель существует много. Всегда можно найти наиболее подходящие чертежи петель для люков в подвал, и не только их, но и подробные инструкции по изготовлению.

При покупке магазинных люков, петли уже установлены. Они отличаются технологичностью, прочностью и аккуратным внешним видом. Если нет хороших навыков работы с металлом, предпочтение стоит отдать им, либо подобрать подходящие петли в хозмагах.
