Система полива для дачи – установка автоматического орошения

система полива на даче

Поливать огород вручную малоэффективно, неудобно, да и времени это отнимает изрядно. Разные культуры необходимо поливать в разное время суток, из-за чего присутствие человека требуется практически постоянно. Проще использовать автоматические системы полива на даче.

поливалка на участке
Многоструйная поливалка для газона
Вернуться к оглавлению

Составление проекта и подготовка системы автоматического полива

Перед тем, как идти в специализированный магазин , надо точно распланировать участок, определить источник воды и рассчитать мощность насоса. Нужна и разбивка земли на зоны по высаженным на них растениям, чтобы можно было организовать раздельный полив.

Применяются два вида систем – простой, неавтоматизированной, и сложный с автоматическим контроллером.

Водные источники

Сначала выбирают источник воды, так как от его характеристик зависит тип оборудования и его набор. Типы источников:

Водный источник, фото: Описание:

Центральный водопровод

Удобный способ, однако доступный далеко не на каждом участке, да и стоимость полива дороже, хотя и насос не нужен.

Если садоводство обширное или в регионе часто бывает засуха, такой источник нерентабелен, исходя из объемов, нужных для полива, и стоимости кубометра воды.

Забор воды из скважины

На участке необходимо пробурить глубинную скважину для прямого забора воды из недр (о бурении скважин на даче читайте в статье). Систему можно связать с той, что обеспечивает водой дом, или устанавливаемой отдельно.

Для установки потребуется нанять бурильщиков и установить насосное оборудование (о водяных насосах для дачи рассказано в статье). В итоге практически неограниченный запас воды в распоряжении.

Остальные расходы связаны только с обслуживанием оборудования и электроэнергией.

Колодец

Практически то же самое, что и скважина, только система включает кессон. Колодец можно сильно не заглублять – достаточно обеспечить достаточный для полива уровень воды.

Автономная канализация

Да, воду для периодического полива можно брать из канализации, но далеко не каждой. Автономные септики обычно состоят из нескольких емкостей, вода в которых отстаивается и очищается.

Отдельные системы обеспечивают уровень очистки до 95% — такую воду можно сливать даже в естественные водоемы без риска нанести ущерб экологии.

Главное — соотнести производительность септика и объемы воды, нужные для полива ежедневно. Бывает, часть придется добирать из другого источника.

Совет! Аэротанки (биосептики) работают при помощи специальных бактерий, перерабатывающих фекалии в торф, который можно использовать для удобрения растений. Такой симбиоз самый производительный.

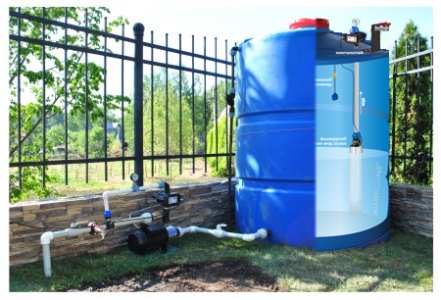

ПВХ емкость для накопления воды

При организации рентабельного и энергоэффективного хозяйства нельзя пренебрегать никакими источниками воды, даже дождевой, которую можно собирать в баки и бочки.

Такой источник много воды не даст, но как дополнительный подойдёт.

Естественный или искусственный водоем

Если рядом с участком есть пруд или он селан на участке (как сделать пруд на даче читайте в статье), он будет хорошей емкостью для накопления воды.

Ещё к таким источникам относят и плавательный бассейн. Регулярное наполнение водоема можно организовать за счет скважинного насоса.

Естественный пруд питается за счет грунтовых вод и в дополнительном наполнении не нуждается.

Автоматическая система полива – составление плана

Когда известно, где будет находиться источник воды, можно приступать к составлению плана водопровода. Это не так уж сложно даже с минимальными навыки черчения.

план полива

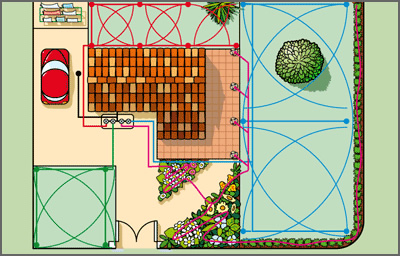

Распланированный участок с системой полива
  • Знание о времени о объемах полива для конкретных растений дают возможность разделить садовый участок на зоны, в которых будут сгруппированы растения с близкими требованиями.
  • На листе бумаги чертится в масштабе участок. На рисунке выделяют упомянутые зоны и определяются точки расположения поливочных головок, чтобы они охватывали нужную площадь.

Совет! Перед этим этапом необходимо уже знать, какое оборудование будет устанавливаться, чтобы понимать, какое давление будет в системе, и как далеко разлетается вода от распылителей.

орошение газона
Системы полива и орошения для дачи — работающая головка для полива газона
  • Аналогичный подход и с системами капельного полива, только на плане размечают точечно посадки растений, нуждающиеся в доставке воды к корням. К таковым относятся, например, помидоры.
капельный полив
Запуск системы кабельного полива
  • Затем на плане обозначают трассы водопровода. Это поможет точно рассчитать общую протяженность шлангов.
  • Укладывать шланги нужно так, чтобы все они имели почти равную длину, что обеспечит одинаковое давление.
  • По углам участка расставляют дождеватели на 90 градусов и также отмечают радиус их действия.
  • По границам участка расставляют дождеватели на 180 градусов. Вблизи сооружений – на 270, и круговые в середине.

Зоны полива распределяются так, чтобы радиусы соседних дождевателей пересекались. Это позволит не пропустить ни кусочка земли.

При проектировании сперва расставляют самые мощные поливные головки, а затем заполняют остальное пространство. Там, где полив дождевым способом невозможен по разным причинам, устанавливают капельное орошение.

По завершении планирования составляют смету расходов.

Системы полива для дачи и огорода — выбор метода орошения

Обычно выбирают один из двух видов полива — капельный или дождевой. Предпочтение отдается тому, что подходит под конкретные растения на участке.

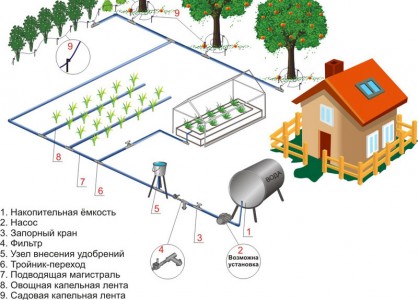

Капельная система полива

Капельные системы полива для дачи подходят для отдельно стоящих, не требующих попадания на листву воды растений.Это очень эффективно и экономично, так как вся вода подается непосредственно к корням.

Ее плюс – системе не требуется создания высокого давления – часто даже не используют насос. Достаточно установить бочку с водой на высоту 2-3 метра.

орошение растения
Кран системы капельного полива из полипропилена на грядках

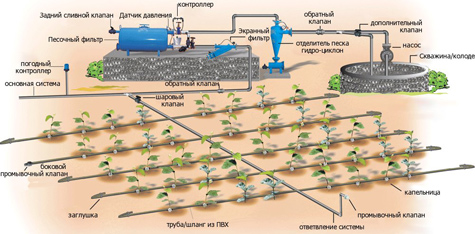

Принцип работы такой установки прост – к основной емкости подключается сеть водопровода, которая собирается из шлангов, тройников, разветвителей и другого оборудования. Подключение выполняют через кран, который управляется вручную или автоматикой.

В открытом виде вода заполняет систему и начинает по капле вытекать через мелкие отверстия в шлангах или специальные устройства.

Давление в системе создают и насосом, который подключается через мембранный гидроаккумулятор, но такая схема не рекомендуется, так как насос будет часто включаться на короткое время, что приведет к износу электрической части.

Лучше установить в большой бак поплавок, который и будет включать насос при падении уровня воды до критического уровня.

Большой недостаток такой системы – необходимость использования фильтрационных установок тонкой очистки, так как мелкие примеси быстро забивают отверстия для полива.

Системы капельного полива можно соорудить самому из подручных материалов или приобрести их в готовом виде.

система капельного орошения
Набор для капельного полива

Дождевая система полива

Второй метод орошения – дождевой, так как вода подается к головкам для полива по шлангам под давлением, после чего разбрызгивается через форсунки в определенном направлении.

Это эффективно для полива мелких растений и трав. Его применяют преимущественно для газонов, в огородах используют крайне редко.

Для организации такой системы требуется куда более серьезное оборудование. Например, в системе могут использоваться автоматические роторные дождеватели, которые после завершения работы автоматически прячутся в грунт, чтобы не оставаться на виду.

Здесь и контроллер нужен, и электромагнитные клапаны и мощный насос, который обеспечит достаточное давление на всех участках водопровода.

автополив
Качественные дождеватели имеют возможность регулировки напора и формы струй

Совет! Если размер участка, который требуется поливать, не превышает 2 метра, а насаждения на нем слишком высокие, использовать дождеватели нецелесообразно, так как они имеют приличный радиус действия и могут доставить массу неудобств.

Если площадь очень большая, применяются дождеватели осциллирующие, способные захватывать территорию до 250 квадратных метров .

газонный дождеватель
Настройка осциллирующего газонного дождевателя

Проверка системы на уровень водоразбора

Составить чертеж – половина дела. Бывает, что неправильно подобрана мощность насоса или диаметра выбранного шланга недостаточно для прохождения нужного количества воды.

Поэтому нужно выполнить предварительную проверку. Для этого рассчитывают максимальную пропускную способность всех применяемых дождевателей, соотносят их с пропускной возможностью шланга и давлением, которое будет создавать в системе насосное оборудование.

шланги для орошения
Шланги имеют определенную пропускную способность

Для расчетов надо знать общую протяженность водопровода и диаметр шлангов. Это позволит найти нужный параметр по таблицам, которые можно отыскать в сети. Выполнить расчеты без них проблематично. Пример такой таблицы приведен ниже.

пропускная способность труб
Таблица пропускной способности труб разного диаметра

Совет! Скорость потока можно измерить самостоятельно, наполняя десятилитровое ведро десятиметровым шлангом. Далее не составит труда сделать расчет на любую длину.

Насос всегда стоит брать с запасом мощности, так как необходимо брать в расчет и потери давления после каждой точки водоразбора в системе.

Рассчитать тут все тоже несложно – повторяют процедуру с измерением времени, только берется два шланга по 10 метров и меду ними вставляют дождеватель.

Разница в скорости с первым замером покажет падение давления. Если насосное оборудование мощное, при подключении дождевателей давление будет падать не сильно заметно.

Вернуться к оглавлению

Выбор насосного оборудования для дачного участка

Насос должен обеспечить требуемое давление во всем водопроводе, чтобы дождеватели покрывали всю рассчитанную под них площадь земли. Однако важны еще и виды насосов.

Поверхностный насос

Самовсасывающее оборудование, которое можно применять для водоемов, колодцев и скважин, однако они не способны поднимать воду больше чем на 10,3 метра в высоту, что обусловлено максимальным перепадом давления в нашей атмосфере. На деле это значение редко превышает 8 метров, с учетом потерь мощности.

поверхностный насос
Самовсасывающий поверхностный насос

Эти насосы бывают двух типов – центробежные и вихревые. Первые считают более надежными и стабильными в работе, зато вторые могут моментально создавать высокое давление, что актуально для орошения больших площадей.

Погружной насос

Второй вид – погружные. Воду они не тянут, а толкают, ими можно пользоваться на больших глубинах. Применяют в скважинах. Они очень производительны и эффективны, хотя обходятся дороже, и их сложнее ремонтировать.

погружной насос
Глубинный насос поднимет более чистую воду с глубины

Несомненное преимущество глубинного насоса – для него не нужно устанавливать кессон, оборудование спрятано глубоко в обсадной трубе.

Отличие насосов для полива от оборудования для водоснабжения небольшое, но есть:

  1. Во-первых, для полива не требуется гидроаккумулятор, что избавляет от падения мощности струй – оборудование просто включается на время и работает.
  2. Во-вторых, можно покупать сразу программируемые модели, которые без дополнительных контроллеров смогут автоматизировать полив.

Популярными садовыми насосами являются те, что изготавливает компания «Гардена».

насос с поплавком
Погружной садовый насос «Gardena» с поплавком – покупаем хорошие товары
Вернуться к оглавлению

Автоматизация полива

«Мозги» имеют далеко не все насосы, поэтому для автоматического управления используют специальные контроллеры, наподобие показанного на фото.

таймер для системы
Таймер для управления капельным поливом

В зависимости от типа системы используются разные устройства. Одни работают как таймер, включая полив в установленное на них время. Другие имеют приспособления для определения уровня воды в основной емкости;

Контроллер – электрический прибор, который нужно устанавливать в защищенном месте – кессоне, специальном коробе или помещении. Естественно, предусмотрена электрическая точка для его подключения.

дистанционный контроллер
Многофункциональный дистанционный контроллер

Он может  управлять насосом, электромагнитными клапанами и выдвижными дождевателями. Клапаны используются для отсечения выбранных веток от полива и включения их обратно. С дождевателями все понятно и без слов.

Все электрическое оборудование в саду необходимо подключать через сигнальный бронированный кабель СБПУ. Он бывает 3, 4, 5, 7, 9, 12 и 16-жильным. Все важные блоки устанавливаются в коробках, которые потом маскируются.

Интересно знать! В систему могут входить понижающие редукторы давления для подачи воды в те же системы капельного орошения.

Из электрического оборудования также обязателен датчик дождя, который не даст включаться насосу, если все вокруг и так уже мокро.

датчик дождя
Датчик дождя для системы полива огорода
Вернуться к оглавлению

Как организовать систему полива на даче

Процесс монтажа оборудования и его настройка:

  • Работа начинается с прокладки водопровода.
  • Шланги можно уложить прямо на грунт или закопать их в землю. Первый вариант проще, а второй удобнее и лучше с эстетической точки зрения. Также можно сделать систему полива из пластиковых труб ПНД.
монтаж системы
Система полива на даче своими руками
  • По всему участку копают траншеи небольшой глубины. На дно насыпается песчаная подушка.
  • Затем укладывается трубопровод – при его сборке используют разные переходники, тройники и другое оборудование.
  • В самой нижней точке участка предусматривают сливной кран, через который на холодное время года вода будет спускаться.
  • Если нужно, чтобы полив работал круглый год (используются теплицы (проекты теплиц для дачи представлены на нашем ресурсе)), укладку выполняют на глубине ниже уровня промерзания грунта либо утепляют трубы. Также можно использовать системы кабельного обогрева.
  • Все подземные соединения труб рекомендуется делать капитальными. Для наземных линий очень удобны садовые быстросъемные коннекторы.
фитинги для системы
Разборные садовые фитинги
  • К свободным концам шлангов подключают дождеватели и монтируют их по инструкции.
  • Если в системе будут использоваться электромагнитные клапаны и прочее оборудование, по тем же траншеям прокладывают кабель для их подключения.
  • Выполняют монтаж электрического оборудования, которое связывается с водопроводом в одну систему. Кабель подводится к контроллеру, который запитывается от общественной сети. Аналогично подключается и насос, который может находиться поблизости.
  • Насосное оборудование соединяется с источником воды по инструкции.

Внимание! Если вода набирается от центрального водопровода, контроллер будет управлять только клапанами и дождевателями.

орошение газона
Система автономного полива для дачи в работе
  • К контролеру подключают датчик дождя. Это оборудование монтируется на открытом месте, чтобы его работе не мешали кустарники, деревья и другие препятствия.
  • Делают пробный запуск, подавая на оборудование переменный ток 24 В через контроллер.
  • Настраивают направление дождевателей. Если какие-то ветки не работают, проверяют правильность подключения электромагнитных клапанов. Если все в порядке, но вода не идет, отсоединяют их и проверяют, не забит ли шланг. Вода идет – скорее всего, неисправен соленоид клапана.
  • После настройки системы трубопровод можно закапывать в грунт. Потом снова запуск и проверка оборудования.

Заключительный этап сооружения автоматического полива – настройка управляемого контроллера. Тут ничего не расскажешь, так как моделей сотни, и все они имеют разное программное обеспечение.

Вернуться к оглавлению

Как сделать бюджетную систему полива своими руками

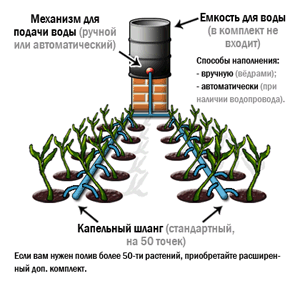

Когда денег на покупку оборудования не хватает, в ход идет смекалка. Почти каждому описанному выше устройству можно придумать аналог, собираемый из подручных материалов.

Поднятая на высоту емкость создаст в системе естественное давление, которого достаточно для капельного орошения.

бочка на подставке
Естественный напор воды

Для капельного полива можно использовать простые садовые шланги, в которых достаточно проколоть ряд небольших отверстий, достаточных для просачивания воды.

отверстие в шланге
Отверстие в шланге заменит небольшой кран

В детстве  все делали брызгалки. Аналогичную технологию используют и для дождевателя.

поливалка из бутылки
Дождеватель из пластиковой бутылки для автополива
Вернуться к оглавлению

Видео: инструкция по монтажу системы полива


Вернуться к оглавлению

Заключение

Система автоматического полива – эффективная модернизация своего труда на огороде. Любой садовод оценит удобство и экономный расход воды. Сделать такой полив не так уж дорого, тем более что порой хватает подручных материалов.
