Расчёт и проектирование искусственного освещения: нормы и требования

Проектирование искусственного освещения осуществляется в соответствии с действующими строительными и санитарными нормами.

Разработаны и рекомендованы правила по производственным отраслям. Любой осветительный элемент монтируют по нормативам СНиП и СанПиН.

Основной документ – СНиП 23-05-95. Его обновленная и актуальная на сегодняшний день версия СП 52.13330 2016. Можете их скачать по ссылкам.

Виды освещения помещений

Для внутренних площадей различают три вида:

1. Естественное – солнечный свет, проникающий в здание через окна.
2. Искусственное – при помощи световых ламп.
3. Совмещенное – комбинирование естественного и искусственного.

Есть три вида искусственного освещения. По типу расположения осветительных элементов:

• Точечное. Светильники расположены группами в определенных местах. Применяется для рабочих зон, особенно затемненных мест.

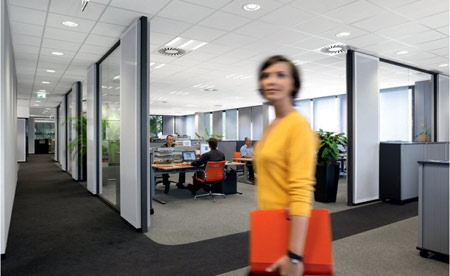

• Общее. Световые приборы размещены равномерно по всей площади здания.
• Комбинированное. Совмещение точеного и общего.

Смотрите в видео: классификация освещения.

1. Рабочее. Горит в течение всей рабочей смены.
2. Дежурное. Включается в ночное время, после окончания рабочего дня.

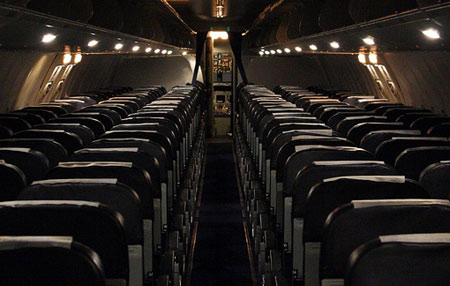

3. Аварийное. Запускается во время аварийной ситуации. Световое оборудование подключено к автономным электростанциям.
4. Эвакуационное. Светильники монтируют возле аварийных выходов, освещают подходы к ним. Включают при внештатной ситуации – пожар, землетрясение. Питается от автономных станций. Назначение – освещает эвакуационные коридоры, облегчая движение по ним. Монтируют возле проходов, опасных для движения людей.

Все виды необходимы для полноценной производительности труда и безопасности на производстве.

Расчет искусственного освещения

Расчет направлен на определение нужного количества и мощности осветительных приборов для конкретного помещения. Его производят двумя способами:

1. Точечный – рассчитывается общее и локализованное размещение светового оборудования.
2. Метод коэффициента использования – рассчитывается средняя величина освещенности с учетом отражения падающего света. Применяется при определении общего равномерного освещения.

Если планируют использовать лампы накаливания, сначала выбирают место их расположения, потом высчитывают необходимую мощность.

Для люминесцентных (дневного света) определяют количество, место расположения, после монтируется группами с учетом мощности.

С основными программами для расчёта и проектирования освещения можете ознакомиться на нашем сайте.

Отраслевые нормы проектирования искусственного освещения

Для каждой отросли строительства, разработаны нормативные документы. При монтаже новой или реконструкции старой осветительной системы обязательно соблюдение предписаний СНиП:

• Гигиенические требования к естественному, искусственному, совмещенному освещению жилых и общественных зданий (СанПиН 2.2.1/2.1.1.1278-03).

Общие положения документа:

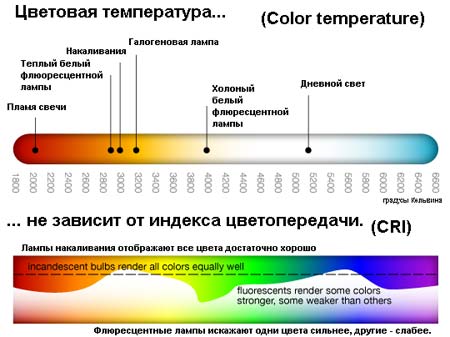

1. Для общего и местного использовать световые лампы с цветовой температурой 2400ᵒ К-6800ᵒ К.
2. Ультрафиолетовое излучение не больше 0,03Вт/м² при диапазоне волн 320-400 нм. Диапазон с меньшими характеристиками не допускается.

• Детские школьные и дошкольные учреждения. Помещения для проведения культурно-массового досуга.

Таблица 1. СНиП 23-05-95

• Здания предприятий общественного питания, розничной, оптовой торговли, вокзалов. СНиП 2.08.02-89 «Общественные здания и сооружения».

• Магистрали автотранспорта, строительные площадки.

Таблица 2. Нормы для улиц, автодорог, площадей

Нормы указаны относительно горизонтальных рабочих поверхностей

• Здания производственных и промышленных цехов. СНиП 23-05-95

Таблица 3

Разработка системы размещения

Планировка проводится в три этапа:

1. Составление схемы размещения светильников.
2. Расчет точечным методом.
3. Расчет общим методом.

При проектировании рассчитывают нужное количество световых ламп, определяют места их подключения, мощность каждого источника и направление светового потока. В проектной документации указывается тип ламп, технические и эксплуатационные характеристики.

Перед планированием собирают информацию о типе и режиме работы объекта. Составляют смету, чертежи и схему расположения светильников.

На план наносят, при помощи условных обозначений, светильники, щитки, трансформаторы, выключатели и розетки. Указывают названия помещений, категория взрыво- и пожароопасности, тип и высота установки, мощность, способы проводки, сечение проводов, нормы освещенности.

Читайте на нашем сайте: система освещения загородного дома и участка.

Проектирование и расчет искусственного освещения для торговых залов

Все предприятия оптовой и розничной торговли независимо от мощности естественного света оборудуют лампами искусственного света. Для торговых залов магазинов нормы – 25-30Вт на 1м².

Для равномерного света оборудование распределяют комбинированным методом. При этом учитывают потребность в естественном и искусственном свете. На предприятиях такого типа должно быть дежурное, аварийное и эвакуационное освещение.

Нормы для торговых площадей:

Лампы в торговых залах помещают в защитные футляры (светильники). КПД одного светильника рассчитывается по формуле КПД = F₁/F₂, где F₁ – световой поток светильника, F₂ – световой поток лампы. КПД одного светильника обычно 80-85%.

Проект размещения осветительных приборов в производственных помещениях

Составление плана монтажа ламп в производственных помещениях производят с учетом законодательных актов в отрасли строительства. Основной документ – строительные нормы и правила СНиП 23-05-95. В 1977 году была введена в действие инструкция СН 357-77, в настоящее время она устарела, но еще действует.

Помимо этих документов рекомендовано руководствоваться Правилами ПУЭ.

Проект составляют в 3 этапа:

1. Выбор ламп. Учитывают специфику работы и требования к цветопередаче. Зависит от типа помещения и условий эксплуатации с точки зрения безопасности.
2. Соблюдение нормативов освещения. Тип системы зависит от точности выполняемых работ, особенности оборудования и мощности естественного света.
3. Расчет осветительной установки с учетом качественных характеристик.

Место для монтирования системы подбирают с учетом удобства обслуживания при формировании групповых сетей:

• можно размещать светильники на несущих и ограждающих конструкциях, на технологическом оборудовании, на стенах;
• если производство относится к классу повышенного санитарно-гигиенического режима (точных приборов, медикаментов), световые лампы герметично закрывают светильниками из пропускающего свет материала;
• для максимального приближения к естественному типу светотехнику размещают на потолке, или встраивают в решетки подвесных потолочных конструкций.

При разработке проектов по искусственному освещению на предприятиях любой отрасли в первую очередь учитываются рекомендации строительных документов, требования санитарно-эпидемиологической службы. Порядок работы во всех типах зданий одинаков – сбор информации, составление схем и чертежей, составление сметы работ.

Видео: расчёт освещения для офиса в программе DIALux EVO
