Размеры канализационных ЖБ колец


Подключение к центральной канализации в частных домах зачастую невозможно ввиду отсутствия линии на улице или экономической нецелесообразности. В таком случае организуют септик объёмом, рассчитанным на количество пользующихся канализацией людей.

Видов септиков на рынке много. Есть даже активные аэротанки на аэробных бактериях. Но выгребные ямы из железобетонных колец до сих пор пользуются большой популярностью, так как остаются эффективными и доступными.

ЖБИ кольца

Вернуться к оглавлению

Маркировка, габариты и классификация

Каким бы ни был дом, без канализационной системы его невозможно назвать комфортным и современным. Обустройство инженерных систем – это первостепенная задача, которую решают ещё до установки фундамента.

Железобетонные переливные септики не теряют актуальности, так как за сравнительно небольшую цену эффективно справляются с очисткой и сбором сточных вод.

Ж/б кольца изготавливают методом заливки и вибрирования в форме с определённой толщиной стенок. Внутри бетонной массы размещена стальная арматурная сетка, увеличивающая прочность изделия.

Типы колец:

  • Фальцевые кольца благодаря замковым соединениям плотно стыкуются друг с другом, что позволяет достичь большей герметичности в системе отстойной канализации. Это увеличивает сопротивление шахты давлению грунта и не даёт канализационным стокам просачиваться в почву.
  • Сквозные канализационные кольца имеют плоский торец и гладкие стенки. Это самый недорогой вариант для канализации. При установке нужны дополнительные меры по герметизации стыков. Обычно применяют цементный раствор, который дополнительно укрепляет конструкцию и увеличивает её сопротивление давлению грунта.
  • Доборные кольца – это изделия тех же классов, но меньшей высоты. Их задача – скорректировать высоту септика до определённого уровня.
  • Фильтрационные кольца имеют на своих стенках сквозные отверстия (перфорацию). Применяют их для создания фильтрационных колодцев.
  • Фасонные изделия – к этой группе относятся все дополнительные конструктивные элементы: сплошные плиты для установки на дно колодца, плиты с отверстием для установки крышки канализации.

Все ЖБИ, в том числе и фасонные, имеют заводскую маркировку по ГОСТ, состоящую из буквенной и цифровой частей.

Буквенная маркировка:

  • кольцо стеновое – КС;
  • плита перекрытия – ПП;
  • плита днища – ПД.

Цифровая маркировка разделена на 2 части и пишется через дефис. Например, 10-8, где 10 – это внутренний диаметр бетонных колец для канализации (в данном случае 100 см), а 8 – это высота (80 см).

У некоторых изделий значения немного округлены.

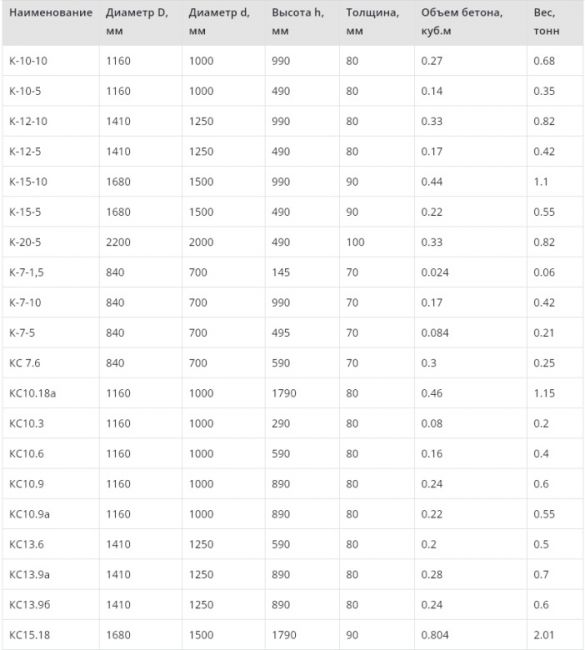

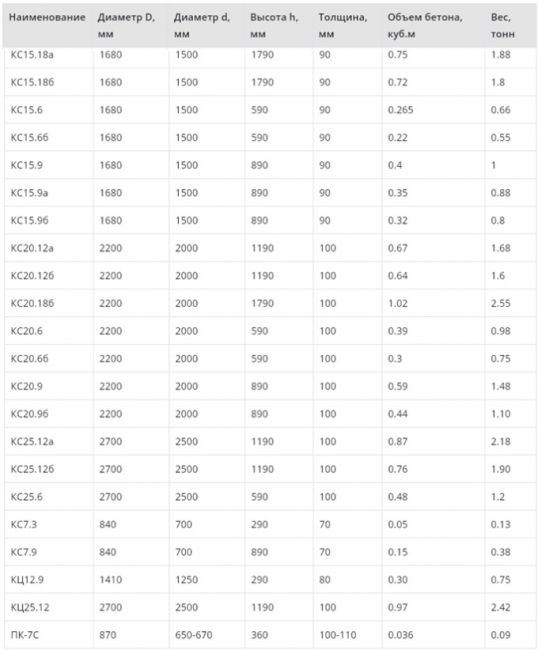

Более точные данные в таблицах:



В некоторых случаях производитель добавляет в маркировку ещё один символ, обозначающий степень влагопроницаемости железобетонного изделия:

  • Н – нормальное;
  • П – пониженное;
  • О – особо низкое.

Похожую маркировку имеют и плиты крышки и днища – 1ПП 15. 1 – это группа по несущей способности, ПП – плита перекрытия, 15 – внешний диаметр изделия.

Размеры крышек для бетонных колец:

Плиты днища:

Бетонные плиты днища

Последняя цифра обозначает диаметр именно кольца, к которому крышка подходит. Сама же плита будет на 18-20 см шире.

Более точные размеры прописаны в паспорте изделия или в ГОСТ 8020-90.

Плиты перекрытия
Плиты перекрытия под железобетонные кольца для канализации
Вернуться к оглавлению

Как правильно подобрать кольца и рассчитать их объём

Объём бетонных колец для канализации – это важный параметр изделия, который задаст производительность канализационной системы. Он указывается в таблицах и паспорте изделия, но и рассчитать его несложно, если документов под рукой не оказалось.

Чтобы найти объём цилиндра, необходимо перемножить его высоту с площадью основания, которое является кругом.

Площадь круга считают по формуле: S=πr2, где π – это константа, приблизительно равная 3,14; r – радиус окружности. Если внутренний диаметр кольца 1 м, а высота 0,8 м, считаем: S = (0,52*3,14)*0,8 = 0,628м3.

Читайте также
Что делать, если в доме жарко

Считается, что на одного человека и его нужды требуется септик объёмом от 0,75 м3. Это значение условное. Фактическая цифра зависит от многих показателей, в том числе от типа почвы и объёма жидкости, который она может впитать себя за сутки.

Чтобы понимать, как правильно подобрать объём септика, необходимо знать принцип его работы. В любом случае лучше увеличивать рекомендуемый показатель в 1,5-2 раза, чтобы не столкнуться с проблемами при использовании.

Принцип работы однокамерного септика

Решающее значение для производительности септика имеет плотность почвы и её пропускная способность. Лучше всего вода уходит через песчаный и супесчаный грунт.

Если на участке преимущественно суглинок или глина, придётся чаще откачивать септик, так как вода через них практически не проходит. Через несколько лет, когда дно колодца заилится, он будет наполняться за считанные дни.

Бетонные кольца в грунте
Железобетонные кольца для канализации в грунте

Принцип работы однокамерного септика предельно прост. Фактически это выгребная яма, внутри которой накапливаются стоки. Жидкая часть отходов впитывается в грунт, благодаря чему снижается скорость наполнения системы.

У септика должно быть открытое дно с дренажной подушкой. В противном случае воде будет некуда уходить, а ёмкость очень быстро наполнится.

Яму в земле копают на расчётную глубину под нужное количество колец. Чтобы увеличить производительность септика и не столкнуться с грунтовыми водами, копая слишком глубоко, нужно устанавливать кольца диаметром 1,5 м.

Высокий уровень грунтовых вод тоже затрудняет работу септика. Они будут подмывать основание конструкции, от чего та со временем просядет. Вода будет намного медленнее уходить вниз, так как почва уже максимально насыщена влагой. Поэтому перед установкой нужно обязательно произвести геологоразведку.

Кольца устанавливаются прямо на грунт и выставляются по вертикали. Соединения промазываются слоем цементного раствора.

 установить кольцо на подготовленное дренажное основание, но необходимо его тщательно утрамбовать, чтобы избежать просадки.

При такой схеме нижнее кольцо должно быть фильтрационным, чтобы вода могла уходить в стороны.

На дно септика насыпается слой щебня, который будет работать как дренаж и снизит степень заиливания. Толщина слоя составляет 30-40 см.

Затем кольца обмазываются снаружи битумной мастикой для гидроизоляции.

Кольца засыпаются с послойным трамбованием грунта. Рекомендуется сразу обильно проливать водой подсыпку, чтобы снизить последующую усадку.

Фильтрационное кольцо
Фильтрационное кольцо в основании однокамерного септика

После установки септика ещё год не стоит облагораживать его поверхность и монтировать дорожное покрытие, так как в сезон дождей подсыпочный грунт обязательно просядет.

Пока будет происходить этот процесс, потребуется досыпать ПГС.

Перед засыпкой в верхнем кольце делается отверстие. Внутрь заводится канализационная труба, идущая из дома.

Её нужно обсыпать песком и сделать под ней песчаное основание, чтобы избежать давления грунта в периоды его активных подвижек. Труба для канализации нужна полимерная терракотового цвета. Она намного прочнее серой и рассчитана на использование на улице.

При вводе трубы в септик обязательно соблюдается уклон в 20 мм на метр длины.

При попадании стоков в однокамерный септик жидкая их часть постепенно просачивается в почву, а твёрдые отходы остаются внутри.

Со временем септик наполнится и при постоянном использовании будет удерживать определённый уровень, наполняясь в течение дня и спускаясь за ночь.

Через некоторое время на поверхности воды образуется устойчивая жировая корка. Нельзя надолго оставлять септик без поступления жидкости, иначе он опустеет, и эта корка покроет дно и засохнет.

Очистить такой фильтрационный колодец практически невозможно. Вода в нём будет скапливаться очень быстро.

Чтобы минимизировать эффект заиливания и разрушать жировую корку в септик периодически необходимо запускать колонии анаэробных бактерий, которые перерабатывают отходы в мягкий торф.

Бактерии продаются в небольших мягких упаковках и стоят около 100 рублей за пачку. Запускать их нужно не реже 1 раза в месяц, спуская прямо в унитаз. Такой подход многократно продлит период использования септика от откачки до откачки.

Читайте также
Перекос в электрической сети частного дома

При очистке септика нельзя опустошать его полностью, так как без воды будет получен эффект заиливания, с которым необходимо бороться.

Принцип работы септика с переливом

В однокамерной системе скапливаются твёрдые отходы и одновременно уходит вода. Рано или поздно частицы ила и жира забивают дренаж, и жидкость перестаёт эффективно просачиваться в грунт.

Кто пользуется таким септиком, знают, как часто его приходится откачивать, отдавая по 800-1 000 руб. за вызов ассенизаторской машины.

Такого недостатка лишён многокамерный септик с переливом.

Двухкамерный септик
Двухкамерный септик с переливом

В такой системе 2 или 3 шахты. Чем камер больше, тем эффективнее очистка сточных вод, и тем медленнее засоряется дно фильтрационного колодца.

Открытое дно только у последнего колодца. В некоторых схемах его заменяют фильтрационным полем. Остальные шахты в основании закрыты плитой.

Несколько ниже входа канализационной трубы из дома с противоположной стороны делают перелив из 2 кусков той же трубы и тройника на 90 градусов.

Система работает по принципу сообщающихся сосудов. При наполнении септика излишки воды переливаются в соседнюю камеру.

Советуем посмотреть видео: система устройства многокамерного септика.

Перелив не даёт перейти туда жиру, плавающему на поверхности воды, и большинству твёрдых отходов. Если септик трёхкамерный, то по точно такому же принципу в третий колодец попадает только вода.

В результате твёрдые отходы очень долго копятся в первых камерах, после чего их осушают ассенизаторской машиной.

Фильтрационная камера всегда сохраняет чистоту, и система работает бесперебойно десятилетиями.

При расчёте объёма такого септика учитывается объём только последней камеры, так как отстойники будут всегда заполнены на одном уровне.

Многокамерный септик в 2-3 раза дороже, чем однокамерный. Но монтаж и материалы обойдутся в любом случае дешевле, чем подключение к центральной канализации. Экономия на однокамерном септике со временем оборачивается регулярными расходами и постоянными неудобствами.

Вернуться к оглавлению

Достоинства и недостатки септиков из железобетонных колец

Железобетонные кольца чаще всего используют для систем независимой канализации.

Преимущества и недостатки
Долгий срок службы. Имеется в виду свойство самого бетона, который в грунте свободно простоит от 30 до 50 лет, а при условии дополнительной защиты и того больше.
Экономия. Этот материал самый доступный в классе.
Универсальность. Кольца могут использоваться и для строительства колодцев водоснабжения. Конструкции из них сборные, поэтому могут погружаться на любую глубину.
Быстрый монтаж.
Высокая прочность. Железобетонные кольца с лёгкостью держат давление грунта и грунтовых вод. Подходят для монтажа на любой тип почвы.
Бетон – экологически чистый материал.
Гладкие стены позволяют эффективно и быстро очищать внутренний объём.
Бетон гигроскопичен, требует дополнительной изоляции. В противном случае верхние слои почвы будут загрязняться сточными водами.
Для перевозки и установки из-за веса требуется габаритная техника.
Вернуться к оглавлению

Стоимость бетонных колец и монтажа канализационной системы

Цены постоянно меняются, но не особо сильно реагируют на изменения курса валют. Поэтому на представленные данные можно ориентироваться ещё несколько лет.

Основу канализации составляют гладкостенные кольца без замка.

Средние цены на самые популярные размеры по ЮФО на начало 2021 года (в остальных регионах стоимость примерно такая же):

  • КС 10-8 – около 1 500 рублей;
  • КС 10-9 – 1 700 рублей;
  • КС 15-9 – 3 000 рублей.

Цены на фальцевые кольца в среднем на 200-300 рублей выше аналогичных размеров гладкостенных колец.

За монтаж придётся рассчитываться по времени найма техники. Разгрузочные работы обойдутся в 2 500-3 000 руб. в час. Столько же стоит час аренды экскаватора. Работа монтажной бригады – 10-15 тыс. руб.

Для экономии нужно заранее произвести земляные работы и подготовку основания.

Вернуться к оглавлению

Заключение

Строительство фильтрационного колодца из железобетонных колец – выгодное решение. Сооружение прослужит долго при правильном монтаже и расчёте производительности. Материал неизменно пользуется спросом у покупателей.

На него стоит обратить внимание, если не хочется тратить большие деньги на готовые системы.
