Проекты домов из СИП панелей с планировкой


Аббревиатура SIP сегодня у всех на слуху. Многие люди знают, что это одна из современных технологий строительства домов — но в чём она конкретно заключается, большинство представляет себе плохо. Это порождает домыслы, споры по поводу удобства и долговечности строений, их экологичности. Тем не менее, проекты домов из СИП панелей не уступают в надёжности, комфорте и эргономичности прочим конструкционным решениям.

дом с мансардой
Дом из СИП панелей до 150 м2
Вернуться к оглавлению

Что такое СИП

SIP или СИП – это краткое название, образованное от словосочетания «структурная изоляционная панель». Это трёхслойный стеновой модуль, состоящий из утеплительной плиты экструдированного пенополистирола, ограниченной двумя жёсткими слоями из плиты OSB (древесно-полимерных листов).

состав панели
Структура панели

Слои склеены и спрессованы между собой под высоким давлением, что обеспечивает полное сращивание изделия в единый монолит. Получается своеобразный щит, монтируемый на каркас, поэтому создавшие технологию такого строительства канадцы и назвали каркасно-щитовой (варианты проектов домов по канадской технологии представлены в статье).

Доводы в защиту

Каркасное домостроение издавна применялось во многих странах, но технологии были несколько другие. В частности очень похожей является каркасно-обшивная, придуманная финнами. В ней присутствуют те же самые слои, только каждый из них устанавливается на каркас отдельно, что требует гораздо больше времени.

  • Скорость возведения щитовых домов является весомым аргументом в пользу данной технологии, но это не единственное её достоинство. Не зря же она придумана в северной стране Канаде. Это говорит о том, что создатели в первую очередь думали о том, как сделать дома тёплыми.
процесс сборки
Дом собирается как конструктор
  • Да, кирпич самый долговечный материал, и с этим не поспоришь. А народ у нас любит строить на века. Но если учесть, сколь велика разница в стоимости готового дома; его массе, при которой достаточно мелкозаглублённого фундамента; трудоёмкости возведения стен и их теплоотдаче, проекты домов из СИП панелей будут иметь явное преимущество.
коэффициент теплопроводности
Сравните коэффициенты теплопроводности (чем меньше, тем лучше)
  • Хотя идеализировать материал тоже не следует, просто нужно знать, какие имеются недостатки, и как их можно нивелировать. В основном, приверженцы каменных строений упирают на горючесть СИП, присутствие формальдегида и вероятность повреждения конструкций грызунами.

Попытаемся развеять эти сомнения.

Возгораемость

Неоднократно проводимые испытания показали, что в случае с СИП-панелями все не так страшно, как малюют их конкуренты. Для испытаний создавали обстановку, аналогичную жилой комнате: соединяли в короб панели, как положено, закрывали торцы доской, и как это чаще всего делается в готовых домах, изнутри обшивали гипсокартоном толщиной 12 мм.

В одних случаях испытатели использовали промышленную газовую печь, куда помещали конструкцию на 20 минут, в других – прямо в коробе разводили костёр, как показано на фото.

испытания на возгораемость
Испытания на возгораемость СИП – дрова выгорели, а стенки только закоптились

Не будем вдаваться в подробности, скажем только, что результаты были более чем удовлетворительными. В печи датчики фиксировали температуру 780 градусов. После остывания короба сняли гипсокартон, обнаружив, что SIP даже не повреждены – ни слой утеплителя, ни жёсткий слой.

На заметку: вывод напрашиавается сам – изнутри каркасные дома нужно обшивать не вагонкой, а ГКЛ или ГВЛ, который поможет дому выдержать воздействие высоких температур более длительное время.

Формальдегид

Недоверие к СИП связано в основном с плитами OSB, из которых состоят лицевые слои панелей. Их сравнивают с ДСП, которое никогда не считалось экологичным материалом из-за выделения фенолов. Однако в современном производстве технологии и требования к подобной продукции давно поменялись, она стала безопасной, доказательство чему массовое производство мебели из стружечных материалов.

Формальдегид в СИП-панелях, конечно, имеется. Но в небольших количествах он абсолютно безопасен — не зря же его применяют даже в косметической промышленности. В панелях его всего 0,1 ppm (10 мг), а это минимально безопасная для человека норма (класс эмиссии Е1). К слову сказать, курильщик вдыхает с сигаретным дымом в два раза больше.

Читайте также
Проекты и строительство дома на сваях
нормы пдк
На схеме видно, что формальдегид есть даже в натуральной древесине

Механическая прочность

Хотя панели СИП сделаны из таких, казалось бы, непрочных по сравнению с кладкой материалов, они адекватно воспринимают довольно существенные нагрузки. Стандартная панель размером 1,25*2,5*0,174 м запросто выдерживает 2 тонны – прогибается, но не ломается. Это даже больше, чем способны, к примеру, выдержать пустотные ЖБ перекрытия. Так что беспокоиться, что ваш дом снесёт хорошим ветром, не стоит. Но тут многое зависит от выбранного фундамента.

испытание на прочность
Испытание на механическую прочность

Что касается грызунов, то им такая плотность материала не по зубам, а полимерные пропитки – не по вкусу. Попасть в дом, как и в любом другом случае, мыши могут только через двери, вентиляционные каналы или неплотные примыкания. Последний вопрос – это уже качество сборки. Все стыки должны плотно прилегать друг к другу и хорошо запениваться, тогда и проблем не будет — и не только с непрошенными «гостями», но и со сквозняками.

готовый дом
Стыки между панелями должны быть качественно герметизированы
Вернуться к оглавлению

Как выбрать проект

В спорных вопросах разобрались – теперь, что касается выбора проекта. Важно понимать, что он, как таковой, должен быть. Построить качественно и с грамотной планировкой каркасно-щитовой дом невозможно, нужно сразу предусмотреть узлы примыкания, рассчитать параметры помещений. Да и монтировать дом должны специалисты — ведь чтобы исправить допущенную ошибку и заменить испорченную панель, придётся всё демонтировать и собирать заново.

И конечно, нужно быть уверенными в заводском качестве панелей. Не старайтесь что-то выгадать, покупая панели и брус для каркаса по отдельности.

собранный дом
Чтобы построить такой дом, весь материал нужно купить в комплекте от производителя

На заметку: фирмы, которые специализируются на SIP, в свободную продажу их не выпускают, а продают только домокомплектами. Поэтому, если кто-то на рынке или в интернете предлагает купить отдельно панели, имейте в виду, что это не заводской материал, а подделка. Из него можно собрать разве что гараж или сарай, да и то нет гарантии, что он долго прослужит.

Жёсткая конкуренция в сфере строительства модульных, а значит, быстро возводимых зданий, вынуждает производителей быть осторожными и не продавать в розницу даже остатки. Они понимают, что дилетантско-любительская сборка неизбежно приведёт к проблемам, которые неквалифицированные рабочие обычно списывают на качество материала.

Из-за этого изготовители не только кроят детали домокомплектов, но и на их сборку отправляют своих людей. Часто даже невозможно купить отдельно от дома готовые чертежи и прочую документацию – разве что, бесплатно скачать на сайтах общие данные. Предлагаем рассмотреть несколько подобных примеров.

Дом из СИП панелей до 100 м2

Проекты одноэтажных домов из СИП панелей представлены в самом широком ассортименте, так как по этой технологии строят не только большие дома для постоянного проживания, но и небольшие дачные домики. Варианты самые разные, начиная от СИП-боксов площадью 16-18 м2 и заканчивая трёхэтажными особняками.

Проект, который представлен ниже, имеет условное название Лада и общую площадь 79,7 м2 (10,63*7,5 м).

скандинавский стиль
Фасад одноэтажного дома в скандинавском стиле

Купив подобный домокомплект, кроме панелей СИП вы имеете:

  • свайный фундамент;
  • брус для обвязки 200*200 мм;
  • термовысушенный пиломатериал для каркаса;
  • кровлю из металлочерепицы;
  • каркас крыльца.

Всё это входит в стоимость комплекта вместе с производимыми работами. То есть, дом сдаётся под ключ. Цены могут несколько варьироваться в зависимости от региона, но минимально это чуть более 1 млн. руб. В качестве дополнительно оплачиваемых опций может быть произведён монтаж системы водостока, подшивка свесов кровли с покраской, отделка фасада сайдинговыми панелями, установка утеплённой входной двери.

Планировка дома представлена ниже:

вариант планировки
План этажа

Так как жилье предназначено для небольшой семьи, в нём предусмотрены всего две спальни, гостиная и отдельная кухня. Оставшиеся 15 м2 отведены под прихожую, небольшой холл и санузел. Перед входом пристроено небольшое крыльцо 3 м2. Фасад выдержан в скандинавском стиле (проекты одноэтажных домов в скандинавском стиле представлены на нашем сайте).

Двухэтажный коттедж для маленького участка

Предложенный здесь проект под названием Бремен, идеально подходит для стеснённых условий застройки – то есть, для маленького по размеру или узкого участка. Двухэтажный дом спроектирован в американском стиле и имеет размеры в плане всего 7,5*7,05 м (хотя без проблем можно найти и более узкий вариант 6*8).

Читайте также
Варианты постройки крыльца частного дома
двухэтажная постройка
Проекты двухэтажных домов из СИП панелей для маленьких участков

Общая площадь составляет чуть более 100 м2. Это не намного больше, чем в предыдущем варианте, но очень компактизировано с точки зрения размера участка под застройку.

этаж 1
Этаж 1-й

Планировка выполнена, как и во всех коттеджах: спальни вынесены на второй этаж, где есть так же гардеробная и туалет, а внизу — зона дневного пребывания в виде большой гостиной, отдельной кухни и просторного совмещённого санузла.

этаж 2
Этаж 2-й

Что касается состава домокомплекта и условий его сборки, то они аналогичны тем, что описывались выше.

Дом с мансардой площадью до 150 м2

Приведём для примера ещё один вариант – дом в стиле фахверк, с мансардой, длиной и шириной 8*8 м. Проекты домов с мансардой из СИП панелей очень востребованы, так как при удорожании строительства всего на 20-25% можно получить вдвое больше жилой площади.

стиль фахверк
Фасад отделан в стиле фахверк

Общие данные по дому: в нём 5 жилых комнат и два санузла, высота потолков 2,7 м на первом этаже, и 3,9 в самой высокой точке мансарды. Крыша двухскатная, с углом наклона в 30 градусов, с люкарной. В качестве функциональных архитектурных элементов имеется 2 балкона.

Кроме традиционной гостиной, на первом этаже располагается изолированная перегородками кухня и кабинет, есть санузел с душевой кабиной и гардеробная.

этаж 1
Первый этаж

Весь мансардный этаж отдан под спальни, в каждой из которых есть выход на балкон, имеется большой совмещённый санузел с ванной.

этаж 2
Мансардный этаж

Сборка дома, в том числе и устройство буронабивного фундамента с ростверком из пиломатериала, входит в стоимость комплекта. Фундамент может быть предусмотрен и другой, это не повлечёт дополнительных расходов, если только на участке нет перепадного рельефа.

А вот за проводку инженерных коммуникаций, установку металлопластиковых окон, дверей, придётся платить дополнительно. Однако места вводов трубопроводов в дом, в любом случае должны быть оборудованы.

За дополнительную плату можно заказать устройство мансардного остекления в крыше, эркер, террасу перед входом, а так же установку внутренних перегородок и обшивку стен гипсокартоном или ЦСП.

Смотрите в видео: обзор двухэтажного дома из СИП панелей.

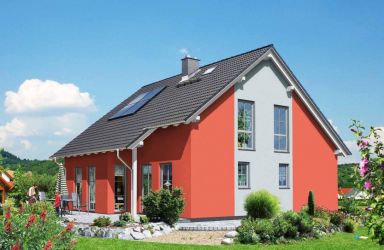

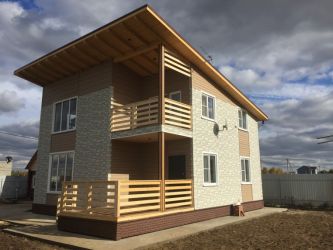

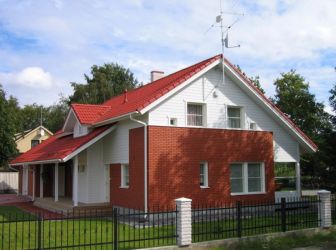

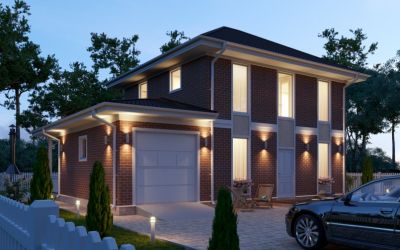

SIP — галерея проектов

Выше мы привели всего три примера проектов, но их сотни: с плоской или шатровой крышей, в стиле модерн или хай-тек, с многощипцовыми фасадами в английском или французском стиле, с гаражом, подвалом – на любой вкус.

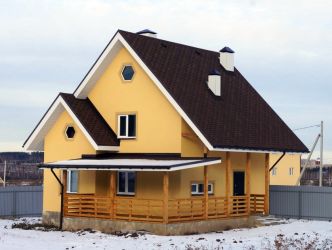

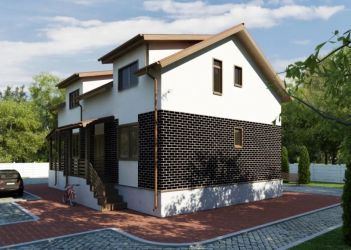

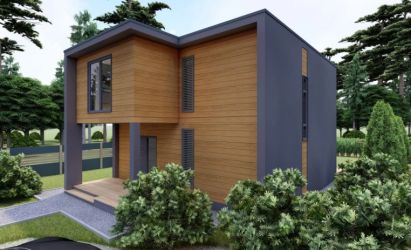

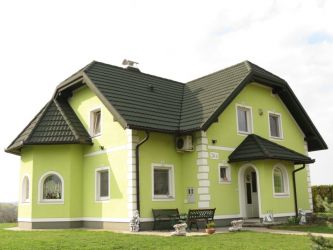

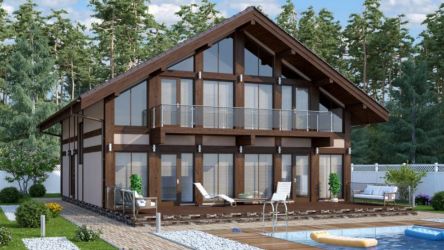

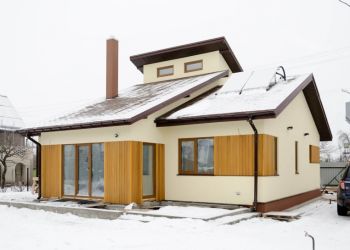

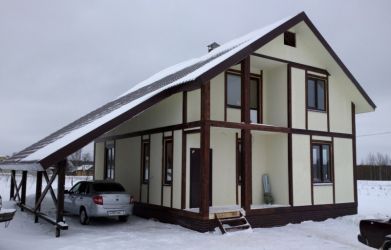

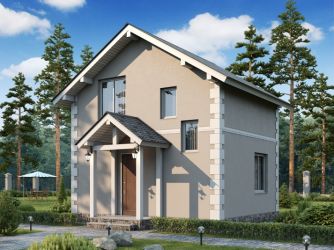

Предлагаем просто посмотреть на внешний вид этих домов:

Подробнее знакомить с каждым проектом можете на нашем сайте:

Вернуться к оглавлению

Немного про обустройство фундамента

В типовых проектах обычно закладывается такой конструктив фундамента, который пригоден для большинства территорий. Но в процессе привязки к местности должен быть предусмотрен такой вариант, который лучшим образом подойдёт для конкретного участка: ленточный, плитный или столбчатый.

  • Однако, если есть необходимость заселить дом сразу же после постройки, предпочтение лучше отдать металлическим сваям, которые годятся для любых грунтов, кроме скальных. Дело в том, что малый вес дома не поможет бетонному фундаменту быстро устояться, потребуется до трёх лет, чтобы прошла полная усадка.
  • Поэтому большинство подрядчиков, занимающихся возведением домов из панелей СИП, ставят их на винтовые сваи длиной 120-140 см типа «геошуруп». Название к ним прилипло благодаря их визуальному сходству с саморезами.
  • Эти сваи отличаются длинной спиральной нарезкой и предназначены для ввинчивания в грунт вручную. А так как нет земляных работ, и не требуется использовать спецтехнику, то и цена нулевого цикла получается минимальной.
свая геошуруп
Так выглядит свая-геошуруп

Правда, применение геошурупов показано не на любых грунтах. На сильнопучинистых, с ветровыми нагрузками более 50 кгс/м2, нужно использовать более мощные и глубоко вкручиваемые сваи с бетонным заполнением.

Видео: фундамент под дом из СИП панелей
