Схема и глубина заложения канализации в частном доме

http://dl3.joxi.net/drive/2019/06/03/0021/1614/1422926/26/4871d4de41.jpg

В одноквартирных домах канализация может присоединяться к центральной или групповой магистрали, так и быть автономной. Решение по выбору варианта принимается проектировщиком по согласованию с местными органами природного и санитарного надзора, поскольку отдельные виды отвода сточных вод неприемлемы при близком положении бассейна грунтовых вод. Соответственно, вся структура сети — в том числе и глубина заложения канализации в частном доме, может отличаться. По какому принципу компонуются элементы системы, и как все работает — это вы узнаете из представленного материала.

септик с трубой
Подводка трубы к септику
Вернуться к оглавлению

Из чего состоит система

Прежде чем говорить о том, что и как в домашней канализации проектируется, нужно точно понимать её структуру.

А зависит структура от того, куда отводятся сточные воды:

  • При выводе стоков за пределы участка (в центральную или групповую сеть), канализация будет состоять из:
  1. внутренней разводки;
  2. выпуска из дома;
  3. отводящего трубопровода.
подключение к канализации
Подключение дома к центральной канализации

Примечание: если расстояние от места врезки до фундамента дома превышает 15 метров, посередине трассы обычно устраивают смотровой (ревизионный) колодец.

  • Если система автономная, в её составе будет ещё септик или система очистительных сооружений.

Примечание: во втором случае схемы устройства могут быть очень разными, что зависит от размеров придомовой территории, и от гидрогеологических условий участка. Автономно работающая система может включать в себя очистные, насосные установки, фильтрующий (дренажный) колодец – либо, как вариант, устройство фильтрующего поля или траншеи.

  • Канализация одноквартирного дома может ограничиваться и простыми устройствами для сбора фекалий: выгребаемых ям или люфт-клозетов.
вариант канализационной системы
Вариант устройства автономно действующей канализации
Вернуться к оглавлению

Требования к прокладке внешних труб

Обычно при монтаже придомовых канализационных трасс используют пластиковые трубы минимальным диаметром 100 мм (но могут быть чугунные или асбоцементные), соединяемые с помощью муфт или раструбов. Строительные правила предусматривают несколько важных для эксплуатации трубопроводов требований:

  • Для избегания просадки трубопровода, его нужно укладывать на основаниях естественной плотности, выровненных утрамбованным песком. Искусственно насыпанное основание может предусматриваться только на слабых почвах (торфяных, илистых). На скальном грунте толщина подушки может составлять до 15 см. Но в любом случае, от дома в сторону движения потока в трубах, необходимо соблюдать уклон не меньше 0,01% на каждый метр длины линии.

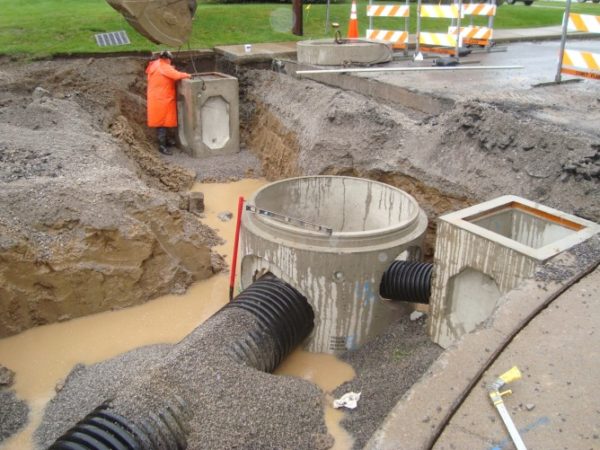

  • Там, где рельеф участка имеет перепады по высоте либо трубопровод меняет направление, должен быть устроен перепадный или поворотный колодец. Это круглый или квадратный резервуар с входящими и выходящими из него трубами, сооружаемый либо из полнотелого красного кирпича, либо заводских бетонных колец.
  • Обычно их глубина составляет 80, а диаметр – 70 см. При необходимости более глубокого заложения, диаметр ревизионного колодца должен увеличиваться до 100 см. И те, и другие обязательно перекрывают люком с крышкой.
основание выровнено песком
Глубина прокладки канализации — полметра, основание выровнено песком
  • Глубина заложения канализации в частном доме не зависит так сильно, как в случае с водопроводом от промерзания грунта, так как в канализации вода никогда не стоит, и замерзать в трубах просто нечему. А вот выпуск канализации – там, где он вообще не находится в грунте, требует утепления (об утеплении канализации читайте в статье).
выход трубы
Выход канализации, который находится выше уровня промерзания грунта

На заметку: если нет никаких конструктивных ограничений (например, из-за строения фундамента), глубина укладки труб принимается равной 50 см, а в местах проезда машин – 70 см.

герметизация трубы
Герметизация выпусков

Задача автономной системы – сбор стоков от выпуска (из дома), их отведение к сооружениям очистки и последующего сброса в водоём или грунт. Либо, если системы очистки не предусмотрены, обеспечивается сбор и хранение стоков с последующей их откачкой.

Об откачка септиков можете узнать из статьи на нашем сайте.

Читайте также
Система управления «Умный дом»

Важно при прокладке трубопроводов принять все возможные меры для исключения из них утечки сточных вод, способных загрязнить и грунт, и близко расположенный водоносный горизонт.

утепление трубопровода
Утепление трубопровода там, где глубина канализации незначительна

Вариант с очисткой стоков

Первичный сбор канализационных отходов осуществляется в септике. Его функция – накопление твёрдых осадков, которые при заполнении ёмкости должны удаляться. Септик может быть как однокамерным, так и двух или трёхкамерным. Первый вариант применяется при низком УГВ, а два накопителя в обязательном порядке проектируется, когда грунтовая вода подступает близко к поверхности.

две камеры септика
Септик с двумя камерами

От качества грунта зависит многое

Когда участок достаточной площади и грунт на нём имеет хорошие фильтрующие свойства (пески и супеси, каменистые почвы и суглинки), лучшим вариантом являются системы с отведением вод в грунт. В сельской местности это особенно ценно, так как можно всё устроить так, чтобы производить подпочвенное орошение растений.

фильтрующий колодец
В частном доме к дренажному колодцу можно отводить не только осветлённые бытовые стоки, но и ливневые
  • При выборе устройства для отведения в грунт стоков нужно ориентироваться на тип почвы. На супесях и песках можно устроить как дренажный колодец, так и поле для подземного фильтрования, куда стоки уходят после предварительной очистки в септике. Но делать это нужно только, когда грунтовые воды залегают не выше 3-х метров в случае с колодцем, и не выше полутора метров в случае с полем.
фильтрационное поле
Поле для фильтрации
заводской колодец
Колодец заводского изготовления для отвода очищенных стоков в грунт
  • В суглинках, и других грунтах с более слабой фильтрующей способностью используют специальные дренирующие кассеты (тоннели), через которые отстоявшаяся в септике вода просачивается в почву. Но устраивать такие системы можно только при УГВ, удалённом от поверхности земли минимум на 1,5 м.
дренажное устройство
Дренажный тоннель
Дренажные тоннели
Дренажные тоннели почти не заглубляются
  • Когда на участке слабофильтрующий грунт, коим является обладающая водоупорными свойствами глина, устраивать дренажные поля попросту бесполезно. В таких случаях стоки (обязательно очищенные) допускается отводить в поверхностный водоём – если, конечно, он есть поблизости.
поверхностное водоотведение
На глинистых грунтах может быть предусмотрено поверхностное водоотведение
система колодцев
Глинистый грунт имеет самые слабые фильтрующие свойства
  • Если такого водоёма нет, сбор воды, прошедшей механическую очистку, например, в фильтрующей траншее, может производиться в накопителе и использоваться для разных хозяйственных нужд (полив огорода, подпочвенное орошение теплицы, рыборазведение), или отводиться в кювет на улице.
подземное орошение
Организация подземного орошения
лоток для канализации
Из переполненного накопителя вода по лотку будет отводиться в кювет

При организации поверхностного отвода стоков, важно провести мероприятия, которые не позволят размыть грунт. Например, дно траншеи выкладывается камнем или бетонными плитами (лотками), а в местах сброса вод может быть устроен колодец, в котором будет гаситься скорость потока.

Накопительные ёмкости

Накопление сточных вод осуществляется в емкостях, называемых септиками. Для наиболее полного использования объёма, подвод трубы канализации нужно предусматривать как можно выше. Однако отметка дна самого резервуара не должна превышать -3,00 метра, в противном случае появятся сложности для работы ассенизационной машины.

  • Если нужно, объём накопителя увеличивается не за счёт заглубления, а за счёт увеличения его размера в плане. Можно вместо вертикального резервуара установить горизонтальный, который может иметь достаточно внушительные параметры длины. Также, при необходимости отвода большого объёма стоков устраивают несколько емкостей, соединяемых друг с другом переливом.
накопительная емкость
Увеличивать накопитель нужно в ширину, а не в глубину
две емкости
Если одной ёмкости недостаточно – монтируйте две…
три емкости
… или даже три
  • Можно устанавливать септики заводского изготовления, которые в зависимости от объёма перекачиваемых стоков могут иметь до трёх камер. Но это удовольствие стоит достаточно дорого, поэтому обычно хозяева предпочитают строить накопители своими руками.
  • Резервуар можно выполнить и в монолитном варианте из бетона, но обычно для этой цели применяют устанавливаемые в котлован стеновые кольца, так как в этом случае получается гораздо быстрее.
  • Глиняный кирпич тоже может использоваться в качестве конструктивного материала, но из-за большого наличия швов, герметичность такой ёмкости обеспечить сложно, поэтому её поверхности приходится с двух сторон оштукатуривать.

Примечание: когда организовать удаление осветлённых сточных вод в грунт нет возможности, и их приходится перебрасывать, к примеру, для отвода в водоём, работа емкостей автоматизируется. В резервуар устанавливается погружной насос с поплавковым датчиком, который, при достижении жидкостью определённого уровня, даёт насосу команду на включение.

Когда очистка стоков не предусмотрена

В частном доме (чаще в летнем, но иногда и в предназначенном для постоянного проживания), может предусматриваться и более простая канализация, не имеющая собственного очистного сооружения. Это или биотуалет, или люфт-клозет.

Читайте также
Качественная звукоизоляция квартиры

Примечание: последний вариант – та же выгребная яма, только сам туалет при этом устраивается в отапливаемом помещении, на улице только люк для ассенизации. Традиционная выгребная яма вместе с «кабинетом» находится за пределами фундамента дома.

Выгреб всегда устраивается из кирпича или железобетона, с монолитным перекрытием, утепляемым за пределами дома. Дно у него должно быть глухое монолитное. В остальном, всё как и в случае с септиком: все поверхности тщательно гидроизолируются изнутри, а при близком положении грунтовой воды – и снаружи. При устройстве люфт-клозета прокладка наружных трубопроводов не делается, так как канализационные отходы из туалета попадают непосредственно в выгреб.

схема люфт-клозета
Устройство люфт-клозета
Вернуться к оглавлению

Взаимное расположение выпуска канализации и его входа в септик

Сборку любой инженерной системы предваряет подготовка здания, в стенах и перекрытиях которого штробятся пазы, сооружаются ниши, сверлятся отверстия. Вопрос, который при этом нужно решить – определение места входа трубы в дом.

Если дом только строится, глубина прокладки труб и положение выпуска просчитывается заранее, и в нужных местах в процессе заливки фундамента закладываются гильзы для пропуска коммуникаций.

гильзы для прохода труб
Гильзы для прохода труб в ленточном фундаменте

Место положения выпуска влияет на глубину укладки трубопровода — а от неё, в свою очередь, зависит высота горловины септика. Основным ориентиром здесь является строение фундамента дома и вариант размещения прохода канализационного выпуска под ним или сквозь него.

ввод канализации
Вводы канализации в плитном фундаменте

Расчёт должен быть таким, чтобы труба, соединяющая его с накопительной ёмкостью, могла войти в неё не ниже 15 см от перекрытия (от основания горловины до уровня земли в стандартном варианте 90 см).

подготовка канализационного ввода
Подготовка канализационного ввода для дома на свайном фундаменте

Таким образом, учитывая высоту горловины септика, низшая точка трубы составит минимум 1050 мм. Но поскольку она идёт под уклоном, то в каждой точке этот размер будет неодинаковым. Соответственно, при длине трассы, к примеру, в 12 м и при уклоне 2,5 см/м. п., разница в отметках составит порядка 25 см и в точке выхода из дома уровень заглубления получится 90-95 см.

размеры накопителя
Какие размеры накопителя и его расположение относительно уровня земли являются стандартными

Указанный вариант просто идеален для ленточных фундаментов, подошва которых заглублена на 90 см или чуть ниже. При более существенном заглублении такой расчёт приведёт к тому, что труба упрётся в стенку фундаментной ленты. Вариантов выхода из этой ситуации будет всего два: либо сделать в бетоне отверстие и пропустить трубу сквозь фундамент, либо провести трубопровод под его подошвой.

схема ввода трубы
Пропуск канализационной трубы под подошвой фундамента

В последнем случае, немного ниже придётся установить и сам септик, удлинив его горловину. То есть, тут одно из двух: либо опускается накопитель и наращивается высота его горловины, либо придётся поднять трубу и пропускать её сквозь фундамент. Третьего не дано.

Некоторые сложности с устройством канализации возникают в заглубляемых помещениях – подвалах и цокольных этажах, в которых сегодня часто устраивают зоны отдыха с бассейнами и саунами, выносят туда душевые и прачечные. В таких помещениях невозможно сделать так, чтобы канализационные стоки могли попадать в накопитель самотёком.

Поэтому в них предусматривается общий сборник (обычно около унитаза), оборудуемый насосом с измельчителем – сололифтом, который и обеспечивает подачу воды к расположенному выше септику.

процент отходов
От всех приборов канализационные отходы собираются в одной точке и вверх подаются насосом

Когда все нужные расчёты сделаны, и выпуск канализации обустроен, приступают к сборке системы. Сначала монтируют внутренний стояк по направлению снизу вверх, потом выполняют отводы по этажам, со строгим соблюдением уклонов. При раструбном соединении элементов широкая часть трубы должна располагаться навстречу потоку.

Вернуться к оглавлению

Видео о видах и монтаже автономной канализации


Вернуться к оглавлению

В заключение

Придомовую часть канализации необходимо монтировать не ближе 3-х метров к ограждающим конструкциям здания, чтобы не дать им намокнуть в случае протечки трубопровода.

траншея под трубопровод
Нарезка траншеи под трубопровод для канализации

А также, выполнение земляных работ близко от фундамента может спровоцировать его осадку или появление трещин в тех местах, где уменьшается боковое давление грунта.
