При устройстве жилья важно применить материалы и технологий монтажа, которые позволят снизить расходы на обогрев помещений зимой.

Таковыми являются поризованные бетоны, коэффициент теплопроводности которых сродни керамзиту, и они сами по себе могут исполнять роль теплоизоляции.

Поэтому проекты и чертежи домов из газобетона с мансардой или без, пользуются такой популярностью.

дом с балконом
Проект дома 6х8 с мезонином
Вернуться к оглавлению

Выбираем блоки

Газо- и пенобетон изготавливают по единому стандарту, если условия твердения у них одинаковые:

  • Для неавтоклавного бетона с ячеистой структурой это ГОСТ 25485-89.
изготовление блоков
Газоблоки в автоклаве
  • Технические условия для бетонов автоклавного твердения представлены в ГОСТ 31359-2007.

У изделий из этих бетонов имеется свой отдельный стандарт. Для стеновых блоков мелкого формата, которые и берутся за основу для стен в предлагаемых нам проектах, это – ГОСТ 21520-89 (для неавтоклавных), и 31360-2007 (для автоклавных). В этих документах прописаны типы блоков, их размеры и допустимые отклонения от параметров, а также рекомендуемый способ монтажа (на растворе или на клею).

вид блоков
Газо- и пеноблок – внешний вид

Способность стены сохранять тепло зависит от плотности применяемых для её кладки блоков.

два вида
Разница в плотности бетонов видна невооружённым глазом

По классификации они могут быть теплоизоляционными с плотностью до 400 кг/м3, но такие для возведения домов не применяются в связи с низкими прочностными характеристиками. Для одноэтажных построек лучше использовать конструкционно-теплоизоляционные (плотностью от 450 до 700 кг/м3). Стены домов большей этажности возводят из конструкционного бетона (блоков D800 и выше).

кладка на раствор
Вот как кладка выглядит на растворе

Наиболее высокой прочностью и наилучшей геометрией обладают блоки синтезного (автоклавного) твердения, поэтому для стройки дома рекомендуем брать именно такие, и монтировать их на клею. Ну а для строительства гаража или хозяйственных построек подойдут и обычные.

кладка на клей
Кладка на клей

Примечание! По неавтоклавной технологии чаще изготавливают пеноблоки, из-за чего они имеют не такой привлекательный дизайн. Поэтому в приоритете чаще дома из газобетона.

Разновидности газобетонных блоков

Для малоэтажного строительства могут применяться:

  • Прямые блоки — годятся для кладки всех видов ограждающих конструкций и имеют большой набор типоразмеров (в основном меняется толщина).
  • Пазогребневые. Они чуть дороже и вариантов толщины меньше, но замковое соединение позволяет ускорить кладку и уменьшить расход клея.
  • Перегородочные блоки могут быть плоскими или так же иметь профилированные торцы. При той же длине и ширине они имеют наименьшую толщину: прямые 75-150 мм, пазогребневые только 150 мм.
  • U-образные блоки нужны для изготовления перемычек и балок с внутренним армированием. Ширину подбирают в зависимости от ширины блоков в рядах основной кладки. Но перемычки можно подобрать уже готовые.
виды блоков
Виды применяемых в строительстве газобетонных блоков
Вернуться к оглавлению

Выбираем проект

Прежде чем покупать блоки, нужно понять, что из них возводить: будет ли это проект дома из газобетона 8х8 с мансардой, или может быть лучше скооперироваться с соседом и построить дуплекс. В статье мы сделаем обзор нескольких интересных планов и чертежей, которые возможно помогут вам с выбором.

Двухэтажный дом небольшой площади в стиле хай-тек

Перед нами проект небольшого здания площадью 73 м2, и просторной верандой на первом (а в некоторых похожих проектах и на втором) этаже.

Читайте также
Проекты и строительство компактных домов
газобетонный дом
Дом из газобетона 8х8

Наружные стены имеют толщину 400 мм и возводятся из газобетонных блоков. Внешняя облицовка может оформляться сайдингом, декоративной штукатуркой или камнем.

сайдинг на фасаде
Отделка сайдингом
отделка штукатуркой
Оштукатуренный фасад

Хоть второй этаж и имеет полноценную высоту, крыша выполнена по типу мансарды и без свесов, чего требовал применённый в проектировании стиль хай-тек. Высота дома в самой высокой точке крыши – 7,78 м. Кровля фальцевая (из металлических листов). Ни гаража, ни цокольного этажа в этом доме нет, перекрытия и фундамент монолитные.

фальцевая крыша
Фальцевое кровельное покрытие

Дом предназначен для небольшой семьи, поэтому в нём всего две спальни, которые находятся наверху. Внизу располагается гостевая зона с кухней, холл и туалет. На втором этаже кроме спален застеклённый балкон и просторный холл с окном в пол, в котором можно сделать кабинет или что-то другое.

этаж 1
Планировка 1-го этажа
этаж 2
План 2-го этажа

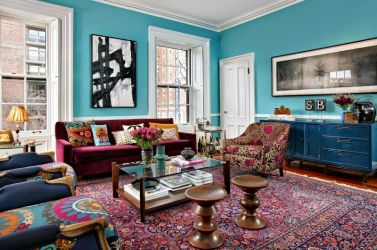

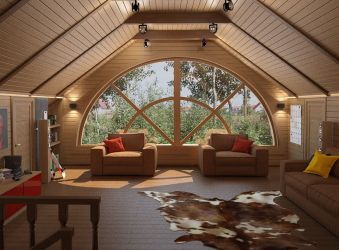

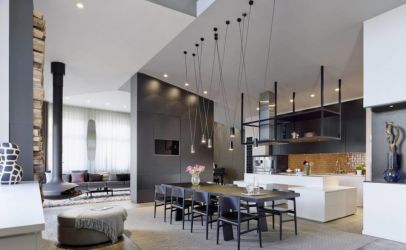

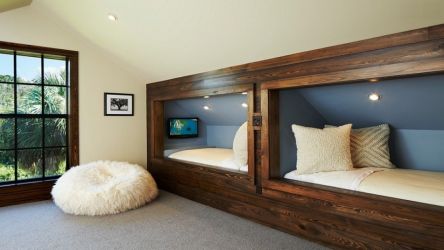

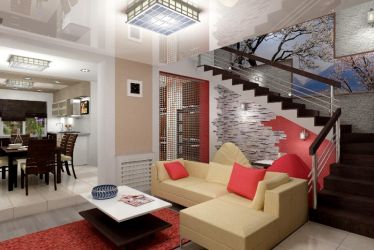

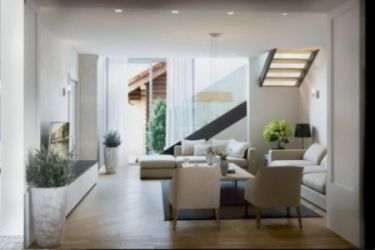

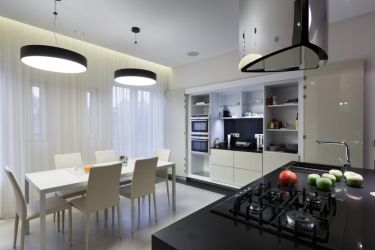

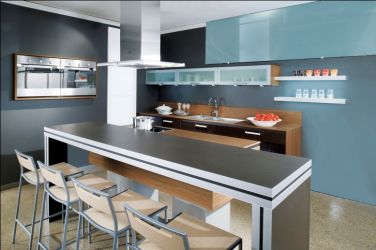

Варианты оформления помещений

Если учесть, что в проектировании применён архитектурный стиль хай-тек, то и интерьер хозяин оформит в этом же стиле.

Вот как это может выглядеть:

Одноэтажный дом площадью более 100 м2

Когда в распоряжении хозяина имеется просторный участок под застройку, вряд ли ему захочется бегать по этажам. Это особенно актуально, когда в семье есть люди преклонного возраста и малыши.

дом с террасой
Дом с габаритами в плане 17х13
  • Если не тратить место на лестницы, балконы и примыкающие к ним холлы, в доме 10х10; 8х10 или даже 8х9, вполне сможет разместиться семья из 4-х человек. Конечно, наличие мансарды позволяет предусмотреть дополнительные помещения типа бильярдной, детской игровой зоны или кабинета, но это далеко не каждому человеку кажется необходимым.
  • Поэтому рассмотрим одноэтажный вариант дома площадью 117 м2 с террасой. Его конструктив предусматривает газобетонные стены толщиной 400 мм с опорой на монолитный ленточный фундамент, без цокольного этажа, с балочным перекрытием и нежилым чердаком.
ленточный фундамент
Опора под стены – ленточный фундамент
  • Крыша вальмовая с покрытием из металлочерепицы, внешняя отделка штукатурная, с фрагментами из искусственного камня или кирпича.
штукатурка стены
Оштукатурить можно теплоизоляционным составом
кровля из металлочерепицы
На крыше — металлочерепица
  • Главный вход в дом осуществляется с красиво оформленного крыльца, на входе располагается довольно просторный тамбур из которого одна дверь ведёт в помещение котельной, а другая — в холл с кладовой и далее в гостиную.
  • Это большое помещение площадью 30,9 м2, смежное с кухней 11,4 м2, но почти полностью изолированное от неё. При желании, в имеющийся проём достаточно поставить стеклянную перегородку – и вопрос изоляции запахов будет решён. Из кухни на террасу выходит окно, а в гостиной для выхода предусмотрена двухстворчатая дверь.
этаж 1
Планировка дома — чертеж
  • Из гостиной так же попадаешь и в приватные помещения. В них ведёт небольшой Г-образный коридорчик с пятью дверями — три в спальни, две в санузлы.

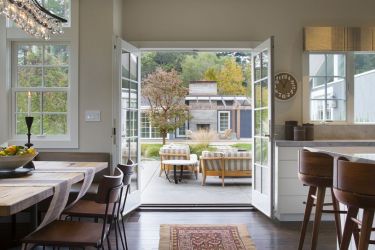

Всё предельно удобно и лаконично, и вот как это может выглядеть в натуре:

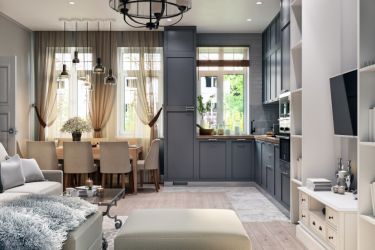

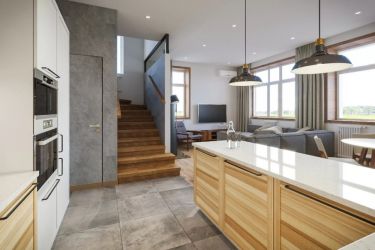

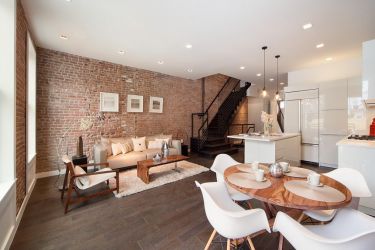

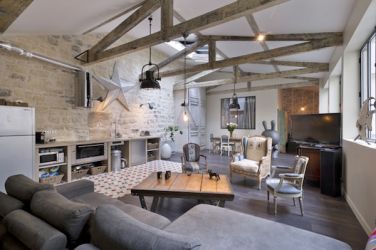

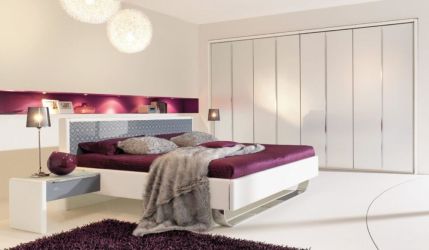

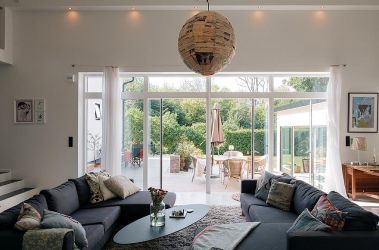

Фото подборка вариантов дизайна

В данном случае, проект дома из газобетона выполнен в стиле контемпорари. А такой дизайн предполагает смешение стилей (эклектика, фьюжн). Часто это комбинация классики с этническими мотивами, лофтом, кантри (о других популярных стилях фасадов домов можете узнать по ссылке).

Проект дома с мансардой 8х10 из газобетона

В этой главе мы представляем коттедж с габаритами в плане 8х10 метров, но на сайтах проектировщиков можно найти дома с мансардой и других размеров: 6х8 и 7х8 (для узких участков); 8х9; 9х9; 10х10 – и не только из газобетона, но и из бруса, а также в каркасном исполнении. Бывает достаточно открыть фильтр, и можно сортировать варианты по нужным параметрам.

Читайте также
Проекты домов из газобетона
дачный дом
Проект дома с мансардой из газобетона

За счёт мансарды, общая площадь дома составляет 120 м2, жилая – 78 м2. Фундамент плитный монолит, перекрытие – каркасное деревянное. Толщина стен из газобетона не уточняется, так как в разных климатических условиях она меняется. Проектировщик просто предлагает бесплатный теплотехнический расчёт.

Планировка дома из газобетона с мансардой включает в себя такие помещения:

  1. На первом этаже, рядом тамбуром на входе установлена бойлерная, так как цокольного этажа проект не предусматривает. Из тамбура попадаешь в холл с лестницей, из которого двери ведут в разделённую барной стойкой кухню-гостиную, санузел с угловой ванной и одну спальню.
этаж 1
Чертежи дома из газобетона с мансардой – этаж 1
  1. Мансардный этаж полностью отдан под приватные помещения, плюс большой санузел. Спальни просторные, 23 и 28 м2. Каждую из них можно зонировать на двоих обитателей, либо отделить собственную гостиную, кабинет или гардеробную.
мансардный этаж
План дома — мансарда

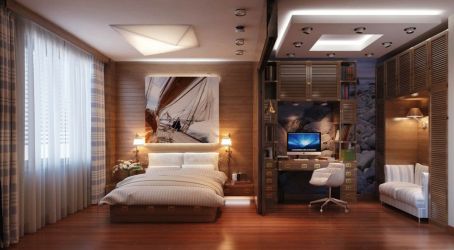

Подборка фото планировки дома из газобетона

Проекты таунхаусов

Таунхаусами называют дома, в которых каждая квартира имеет два уровня и отдельный вход. Это тот же самый дуплекс, коттедж на 2 хозяина, который ещё сочетает в себе достоинства мансардного дома. Рассмотрим подробнее один из популярных проектов, предусматривающих строительство такого жилья из газобетона.

Планировка

Перед нами дом с симметричным фасадом, имеющим современный стильный дизайн. Со стороны главного фасада максимум внимания уделено входной группе, внешняя отделка выполнена в светлых тонах. С обратной стороны для каждой половины может быть предусмотрен гараж.

таунхаус на две семьи
Проект таунхауса на две семьи

На первом уровне, как принято, проектируется зона дневного пребывания, во внутренней стене имеется камин. Выделено свободное пространство, которое хозяин может распланировать сам – устроить там гостевую спальню, кабинет или игровую зону для детей. Кроме неё, внизу находится одна маленькая спальня, санузел и бойлерная.

этаж 1
Планировка первого этажа

На втором этаже гостиная, отделённая от кухни перегородкой, большой санузел, гардеробная и ещё две спальни.

этаж 2
Планировка второго этажа

Конструкционные особенности

Внешние стены возводятся из автоклавного газобетона, с полной наружной отделкой штукатуркой «короед» по утеплителю (минвата толщиной 100 мм). Перегородки тоже из блоков, но толщиной 100 мм. В помещениях поверхности стен и пола просто подготавливаются под чистовую отделку (стяжка машинного нанесения).

отделка помещения
Так выглядит предчистовая отделка

Знакомимся с конструктивом дома:

  • Фундамент: утеплённая плита УШП на буронабивных сваях.
  • Перекрытие: сборно-монолитное.
  • Кровля – мягкая.
  • Заранее роектировании лестниц в доме: дерево на металлокаркасе.
  • Водоснабжение автономное, из скважины.
  • Канализация автономная – септик ТАНК, с полной разводкой труб по дому.
  • Отопление обеспечивает газовый котёл — кроме радиаторов ещё и тёплые водяные полы во всех комнатах.
  • Электричество разведено, везде установлены выключатели и розетки.
  • Окна из 5-камерного металлопластикового профиля.
  • Входная дверь сейфовая, с терморазрывом.
пустая комната
Таунхаус с чистовым ремонтом

Опции

Крыльцо, терраса и гараж не включены в общую площадь дома, и в стоимость его строительства тоже. Всё это выполняется в качестве опций и за дополнительную оплату. При покупке дома заказчик может указать, что ему нужны:

  • гараж с поднимаемыми воротами;
  • стоянка для машины с навесом;
  • терраса без навеса или с навесом из поликарбоната;
  • забор (обычно из профлиста);
  • погреб;
  • другой септик;
  • инфракрасные тёплые полы, а не водяные;
  • принудительная вентиляция вместо приточно-вытяжной.

Можно даже заказать облицовку фасада кирпичом вместо штукатурки, при этом естественно, ценник будет совсем другим.

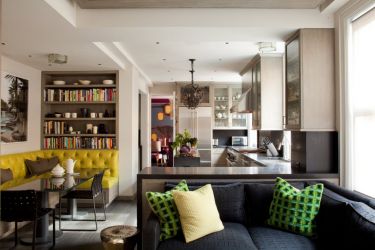

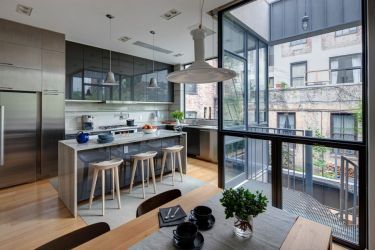

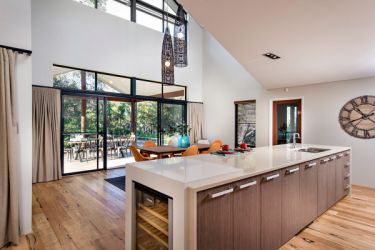

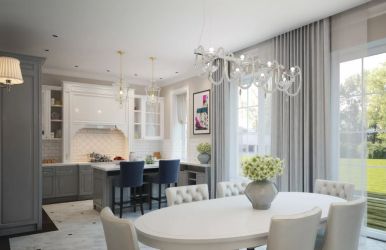

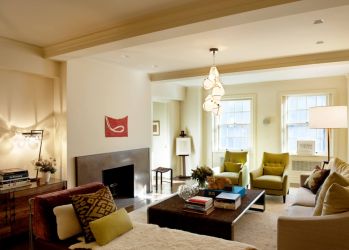

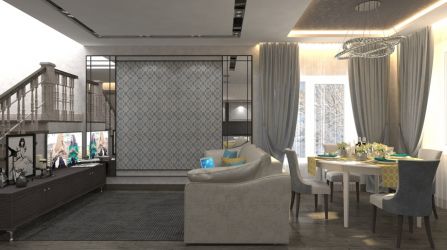

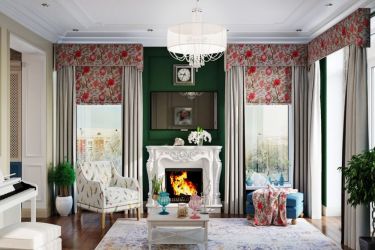

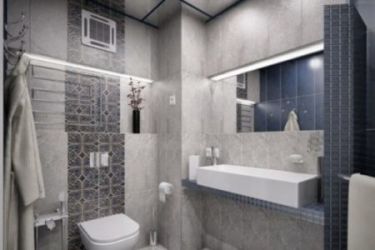

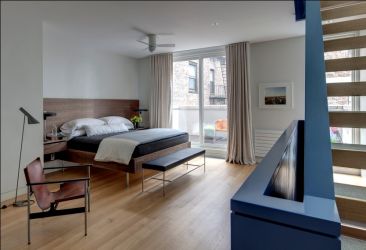

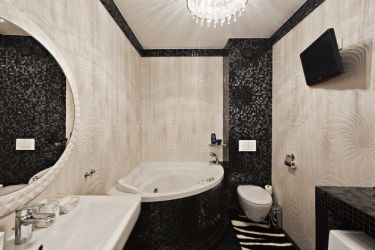

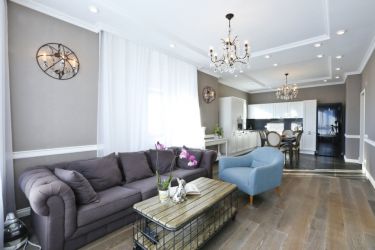

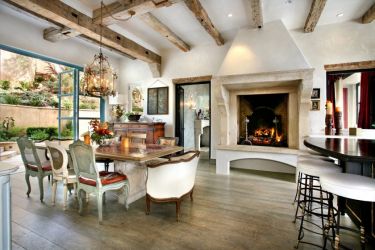

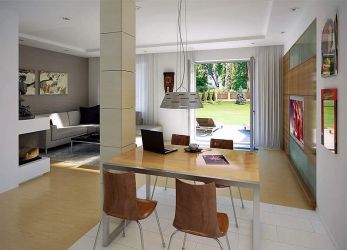

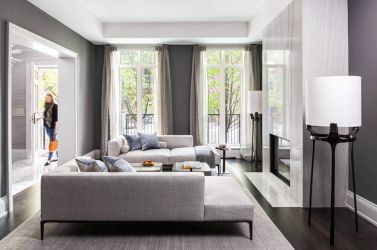

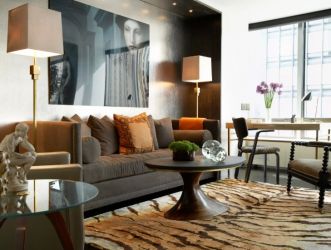

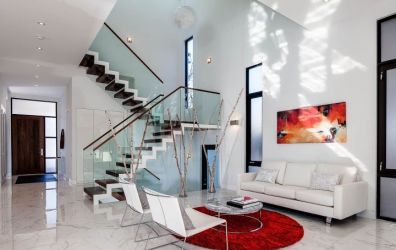

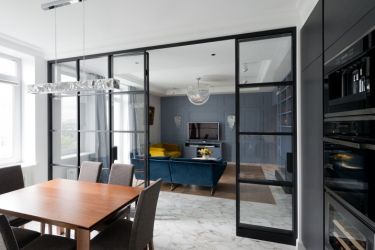

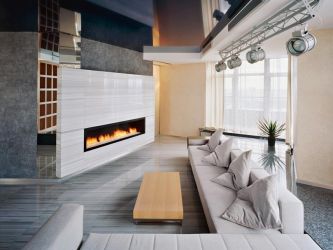

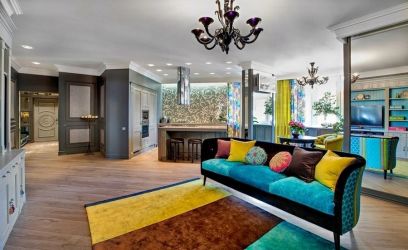

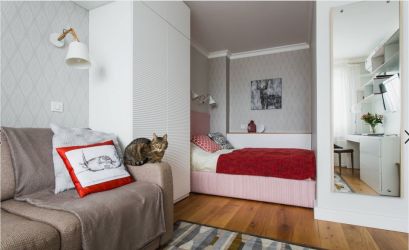

Интерьеры таунхаусов – галерея

И в заключение предлагаем посмотреть на дизайнерские решения в отделке таунхаусов:

Вернуться к оглавлению

Видео: преимущества газобетонных домов

Просмотрев видео в этой статье, вы ещё лучше сможете оценить достоинства домов из газобетона.
